VALGMULIGHEDER
- Andre dørdimensioner & typer (enkelt, dobbel, skydedør)
- Elektrisk eller pneumatiske hjælpemidler til dørlåse
- Skærmet kontrolrum, skærmet forstærkerum
- Pladespiller (enhver diameter, enhver belastning)
- Automatisk antennemast (1 til 4 m højde scanning)
- GPIB interface controller (til fjernbetjening af positioner)
- Yderligere strømfiltre, datafiltre og specielle stik
- Videoovervågnings CCTV-system, intercom/lydovervågningssystem
- Vinylfliser på gulvet
- Plastikmaling til pyramide-matchende hybride absorbere
- Kammerprøvning
%20%09Elektrisk%20eller%20pneumatiske%20hj%C3%A6lpemidler%20til%20d%C3%B8rl%C3%A5se%20%09Sk%C3%A6rmet%20kontrolrum,%20sk%C3%A6rmet%20forst%C3%A6rkerum%20%09Pladespiller%20(enhver%20dia...
){kind=link}
Oplev mulighederne
Mere information
Beskrivelse

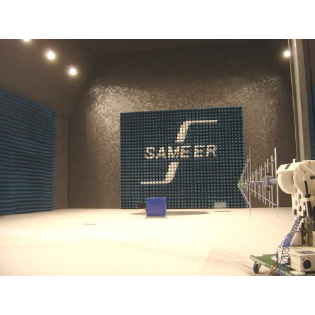

Siepel Hermes 10 fuld overholdelse 10 m EMC Chamber
Standarder
Strålet EMI -test fuldt ud overens med følgende standarder, fra 30 MHz til 18 GHz:- CISPR 11
- CISPR 16-1-4
- CISPR 22
- CISPR 32
- EN 50147-2
- EN 55011
- EN 55022
- ANSI C63.4
Strålet EMS -test fuldt ud overens med:
- IEC 61000-4-3 fra 26 MHz til 18 GHz
Radiostandarder:
- Alle ETSI-standarder, der henviser til CISPR 16 og IEC 61000-4-3
Grundlæggende konfiguration
Afskærmet værelse 18030 x 12160 x 8440 mm (ekstern skjold til at afskærme dimensioner):- Strukturel stålramme og afstivere
- 1 Manual, enkelt blad, "Knife Edge" afskærmet dør, med klar åbning 1500 x 2130 mm, inklusive vedligeholdelseskit
- Hævet gulv, med metallisk jordplan og 2 adgang til luger
- 4 Honeycomb Luftventiler 300 x 600 mm, udstyret med flanger
- 2 Fremgangspaneler 1220 x 200 mm udstyret med 2 N -stik og 2 gennemførelse af bølgeledere Ø 20 mm til fiberoptik
- 1 Power Line Filter 2 linjer (enfase + neutral) - 32 A - 230 V - 50 Hz
- Elektrisk pakke: 1 hovedtavle med passende beskyttelse, elektrisk distribution og belysning
- Absorberere foring
EMI -forestillinger
Siepel Hermes 10 Chamber er designet til at udføre fuld overensstemmelse udstrålet EMI-test i henhold til følgende standarder: CISPR 11, CISPR 16, CISPR 22, CISPR 32, EN 50147-2, EN 55011, EN 55016, EN 55022, ANSI C63.4 fra 30 MHz til 18 GHz.Som et grundlæggende design foreslår vi et testvolumen med følgende hovedfunktioner:
- Diameter: 3 meter / højde: 2 meter
- NSA (30 MHz - 1 GHz) max afvigelse fra teoretisk værdi: bedre end ± 4 dB
- Websted VSWR (1-18 GHz): ≤ 6 dB
- For større EUT'er kan vi foreslå større testmængder
EMS -forestillinger
Siepel Hermes 10 er fuldt kompatibel til at udføre udstrålede EMS-test i henhold til EN/IEC 61000-4-3 i det udvidede frekvensområde fra 26 MHz til 18 GHz.Immunitetstest udføres med 16 elektromagnetiske pyramidale absorbere APM66 på gulvet, mellem Håndholdte Generationsantenne og uniform Håndholdte fly.
Disse absorbere kan meget let fjernes og opbevares uden for kammeret, når de ikke er nødvendige.
Specifications
Dokumenter
Siepel Hermes 10 fuld overholdelse 10 m EMC Chamber
Hermes 10 V4Muligheder
Video
Siepel Hermes 10 fuld overholdelse 10 m EMC Chamber
Standarder
Strålet EMI -test fuldt ud overens med følgende standarder, fra 30 MHz til 18 GHz:- CISPR 11
- CISPR 16-1-4
- CISPR 22
- CISPR 32
- EN 50147-2
- EN 55011
- EN 55022
- ANSI C63.4
Strålet EMS -test fuldt ud overens med:
- IEC 61000-4-3 fra 26 MHz til 18 GHz
Radiostandarder:
- Alle ETSI-standarder, der henviser til CISPR 16 og IEC 61000-4-3
Grundlæggende konfiguration
Afskærmet værelse 18030 x 12160 x 8440 mm (ekstern skjold til at afskærme dimensioner):- Strukturel stålramme og afstivere
- 1 Manual, enkelt blad, "Knife Edge" afskærmet dør, med klar åbning 1500 x 2130 mm, inklusive vedligeholdelseskit
- Hævet gulv, med metallisk jordplan og 2 adgang til luger
- 4 Honeycomb Luftventiler 300 x 600 mm, udstyret med flanger
- 2 Fremgangspaneler 1220 x 200 mm udstyret med 2 N -stik og 2 gennemførelse af bølgeledere Ø 20 mm til fiberoptik
- 1 Power Line Filter 2 linjer (enfase + neutral) - 32 A - 230 V - 50 Hz
- Elektrisk pakke: 1 hovedtavle med passende beskyttelse, elektrisk distribution og belysning
- Absorberere foring
EMI -forestillinger
Siepel Hermes 10 Chamber er designet til at udføre fuld overensstemmelse udstrålet EMI-test i henhold til følgende standarder: CISPR 11, CISPR 16, CISPR 22, CISPR 32, EN 50147-2, EN 55011, EN 55016, EN 55022, ANSI C63.4 fra 30 MHz til 18 GHz.Som et grundlæggende design foreslår vi et testvolumen med følgende hovedfunktioner:
- Diameter: 3 meter / højde: 2 meter
- NSA (30 MHz - 1 GHz) max afvigelse fra teoretisk værdi: bedre end ± 4 dB
- Websted VSWR (1-18 GHz): ≤ 6 dB
- For større EUT'er kan vi foreslå større testmængder
EMS -forestillinger
Siepel Hermes 10 er fuldt kompatibel til at udføre udstrålede EMS-test i henhold til EN/IEC 61000-4-3 i det udvidede frekvensområde fra 26 MHz til 18 GHz.Immunitetstest udføres med 16 elektromagnetiske pyramidale absorbere APM66 på gulvet, mellem Håndholdte Generationsantenne og uniform Håndholdte fly.
Disse absorbere kan meget let fjernes og opbevares uden for kammeret, når de ikke er nødvendige.
