Et efterklangskammer (MSRC) er et metallisk hulrum, der er udstyret med en tilstands -omrører; Resonanserne i hulrummet ændres på en tilfældig måde ved omrøring for at opnå en Håndholdte Det betragtes som statistisk ensartet. Reverberation Chambers tillader at producere høje felter, op til flere hundrede eller tusinder af V/M, med optimeret indgangseffekt. De oplyser det udstyr, der er testet (EUT) med isotropisk stråling.

Driftsprincip

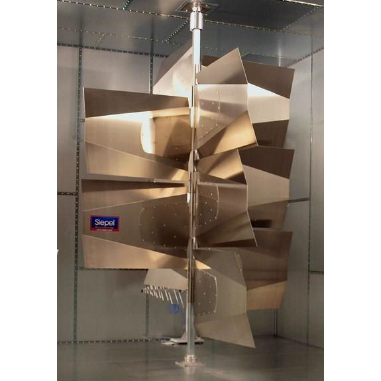

Tilstandsstørren, når den roterer, ændrer fordelingen af ​​de elektromagnetiske felter. Omrøringen kan udføres elektronisk eller mekanisk med en metallisk padle med en kompleks form og store dimensioner relativt til størrelsen på kammeret.

Det elektromagnetiske miljø skabt af mode-stirringen er statistisk isotropisk og homogen (som defineret i standarderne) over en fuld rotation af omrøreren.

Som et resonanshulrum i flere mode tillader MSRC at opnå høj Håndholdte styrke.

HOVEDTRÆK

Reverberationskamre gør det muligt at drive immunitets- og emissionstest i overensstemmelse med alle internationale EMC -standarder på en lang række frekvenser (fra et par MHz til 18/40 GHz).

STANDARD	Forretningsområder	Siepel efterklangskamre
RTCA do 160	Aeronautics	Eole 80/200 / 400/1000
MIL-STD-461	MILITÆR	Eole 80/200 / 400/1000
IEC EN61000-4-21	Automotive	Eole 80/200/400
IEC EN61000-4-21	CIVIL	Eole 80/200/400

Afhængig af de forventede forestillinger og frekvensområdet for drift kan de indre vægge i en MSRC være lavet af stål eller aluminium.

Baseret på sin know-how, omfattende forskning og modellering såvel som feedback, er Siepel i den eneste leverandør, der er i stand til at modellere, fremstille det afskærmede rum og omrøreren samt forpligte sig til minimum garanteret Håndholdte niveauer.

Nøglefærdige system

Siepel leverer komplet testsystem inklusive reverb-kammer, software, RF-instrumentering (forstærkere, antenner ...), opsætning på stedet og brugertræning.

Baseret på kundeindgange (gældende standard, LUF, EUT -dimensioner, tilgængelig instrumentering), kan Siepel definere testfaciliteten som helhed og bestemme den krævede udgangseffekt for forstærkere under hensyntagen til tabene fra koaksiale kabler, harmoniske filtre osv. .

Målesoftware

Det centrale element, når du udfører EMC -test i reverb -kammer, er brugen af ​​en ordentlig softwarepakke.

Siepel tilbyder den mest brugervenlige, omfattende løsning, der er godkendt og brugt af mange internationale laboratorier. Det integrerer forskellige moduler, der blandt andet gør det muligt for at udføre følgende test:

• Strålede immunitetsmålinger i reverbkammer (EMS/CHR)
• Emissionsmålinger i Reverb Chamber (EMI)

Denne software giver mulighed for at udføre målinger med fuld overholdelse i reverb-kamre ifølge EN61000-4-21, RTCA DO 160, MIL STD-standarder såvel som til brugerdefinerede applikationer.

Siepel EMC efterklangskamre

EMC efterklangskamre V8

Siepel EMC efterklangskamre

Siepel standardmodeller*

	Eole 80	Eole 200	Eole 400	Eole 1000
Lavest anvendelig frekvens (LUF)	≥ 80 MHz	≥ 200 MHz	≥ 400 MHz	≥ 1000 MHz
Arbejdsvolumen	4,10 x 3,30 x 2,00 m	2,72 x 1,69 x 2,11 m	2,66 x 1,25 x 1,36 m	0,72 x 0,56 x 0,40 m
Eksterne dimensioner (inkl. Stivere)	9,51 x 6,80 x 5,40 m	4,88 x 3,76 x 3,23 m	3,45 x 2,52 x 2,90 m	1,02 x 0,86 x 1,28 m
Interne dimensioner	9,30 x 6,10 x 4,96 m	4,84 x 3,72 x 3,11 m	3,41 x 2,48 x 2,86 m	0,98 x 0,82 x 1,24 m

*Tilpassede modeller tilgængelige efter anmodning (til større EUT -størrelse, anden LUF ...)
