Siepel Absorber EMC Hybrid Pyramidal Absorber Hy & Hyt
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
HOVEDTRÆK
- Velegnet til EMC anekoiske kamre
- Bredbåndsfrekvensområde 30 MHz - 40 GHz
- Ydelsesniveauer garanteret i 20 år
- Unik plastmaling til pyramidale skumabsorbenter
- Innovativt, fleksibelt installationssystem til ferritpaneler ➢ Kan installeres for at opgradere eksisterende afskærmede værelser ➢ Det findes også en hy trunkeret version (Ref: HYT)
Oplev mulighederne
Mere information
Beskrivelse
Siepel Absorber EMC Hybrid Pyramidal Absorber Hy & Hyt

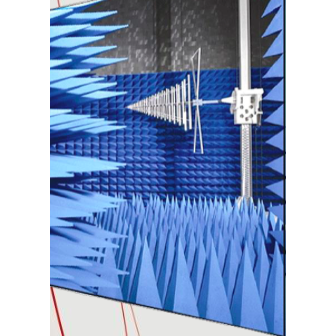

Hy -hybridabsorrere giver bredbåndspræstationer (30 MHz til 40 GHz). De er lavet af en kombination af ferritfliser, der er performant i det øverste frekvensområde (for frekvens op til 1 GHz) og specifikke pyramidalerabsorbenter (for frekvenser fra 1 GHz).Hy -absorbere bruges i EMC -anekoiske kamre til EMI- og EMS -test i henhold til både kommercielle og militære standarder.
BESKRIVELSE

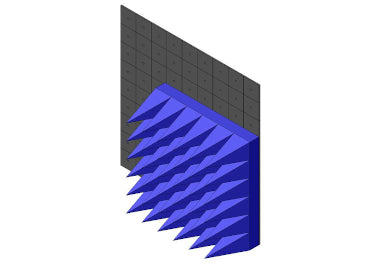

Den vigtigste designfordel for hybridabsorbenter er impedansen, der matcher mellem ferritfliserne og de pyramidale formede absorbere, der er limet over ferriten.
Siepel ferritpaneler giver optimerede refleksionsevnepræstationer i frekvensområdet 30 MHz - 1 GHz* og for at udvide forestillingerne op til 40 GHz ville en øjeblikkelig og enkel idé være at lime en regelmæssig pyramidal absorber oven på ferriten. Imidlertid skal der udvises en vis omhu, så den pyramidale absorber ikke "skjuler" ferriten.
Med andre ord skal den pyramidale absorber være "gennemsigtig" nok til lavfrekvente bølger, så de kan absorberes af ferriten på en effektiv måde.
Siepel har således udviklet en speciel matchet pyramidal absorber, imprægneret med en specielt formuleret carbonopløsning (forskellig fra almindelige APM -pyramidale absorbere). Dette tilvejebringer kombinationen ferrit + matchet pyramidal absorber med høj ydeevne over hele frekvensområdet 30 MHz - 40 GHz.
Garanterede forestillinger
Disse refleksionsevne er fremragende og garanteret i 20 år. De er baseret på omfattende i elektromagnetiske absorbere fremstilling. Deres reflektivitetspræstationer er fabrikskontrolleret ved hjælp af banebrydende bredbåndsudstyr (14 m lang koaksial linje med en 1,83 x 1,83 m sektion, fuldt anekoisk kammer med optimeret design, VNA). Derudover tilbyder vi at udføre refleksionsmålinger på vores fabrik med SIEPEL -ingeniører for kunden.
Kulstofbelastningen af HYT og HYT+ er lidt forskellige. HYT bruges til kommerciel standard (CISPR16-1-4). HYT+ kan bruges i bilindustrien og militære kamre.
Dokumenter
Siepel Absorber EMC Hybrid Pyramidal Absorber Hy & Hyt
Hybrid pyramidal absorber Hy og HytMuligheder
Video
Siepel Absorber EMC Hybrid Pyramidal Absorber Hy & Hyt
Hy -hybridabsorrere giver bredbåndspræstationer (30 MHz til 40 GHz). De er lavet af en kombination af ferritfliser, der er performant i det øverste frekvensområde (for frekvens op til 1 GHz) og specifikke pyramidalerabsorbenter (for frekvenser fra 1 GHz).Hy -absorbere bruges i EMC -anekoiske kamre til EMI- og EMS -test i henhold til både kommercielle og militære standarder.
BESKRIVELSE
Den vigtigste designfordel for hybridabsorbenter er impedansen, der matcher mellem ferritfliserne og de pyramidale formede absorbere, der er limet over ferriten.
Siepel ferritpaneler giver optimerede refleksionsevnepræstationer i frekvensområdet 30 MHz - 1 GHz* og for at udvide forestillingerne op til 40 GHz ville en øjeblikkelig og enkel idé være at lime en regelmæssig pyramidal absorber oven på ferriten. Imidlertid skal der udvises en vis omhu, så den pyramidale absorber ikke "skjuler" ferriten.
Med andre ord skal den pyramidale absorber være "gennemsigtig" nok til lavfrekvente bølger, så de kan absorberes af ferriten på en effektiv måde.
Siepel har således udviklet en speciel matchet pyramidal absorber, imprægneret med en specielt formuleret carbonopløsning (forskellig fra almindelige APM -pyramidale absorbere). Dette tilvejebringer kombinationen ferrit + matchet pyramidal absorber med høj ydeevne over hele frekvensområdet 30 MHz - 40 GHz.
Garanterede forestillinger
Disse refleksionsevne er fremragende og garanteret i 20 år. De er baseret på omfattende i elektromagnetiske absorbere fremstilling. Deres reflektivitetspræstationer er fabrikskontrolleret ved hjælp af banebrydende bredbåndsudstyr (14 m lang koaksial linje med en 1,83 x 1,83 m sektion, fuldt anekoisk kammer med optimeret design, VNA). Derudover tilbyder vi at udføre refleksionsmålinger på vores fabrik med SIEPEL -ingeniører for kunden.
Kulstofbelastningen af HYT og HYT+ er lidt forskellige. HYT bruges til kommerciel standard (CISPR16-1-4). HYT+ kan bruges i bilindustrien og militære kamre.
