SevenBel P12 LYD SCANNER

Sevenbel P12 LYD SCANNER

Sevenbel P12 Lydscanneren er specielt udviklet til at lokalisere lydevents med højfrekvent indhold i både det hørbare og ultralydsområde. Dens anvendelige frekvensområde op til 44 kHz gør den ideel til lækagetest af bilkabiner, containere og hvidevarer samt lokalisering af gaslækager i trykluftsystemer og delafladning i højvoltsisolatorer.

Sevenbel P12 er udstyret med 8 ultralydsmikrofoner, der scanner den indfaldende lyd Håndholdte på en cirkulær plade med en diameter på 12 cm ved praktisk talt mere end 400 mikrofonpositioner, hvilket gør den til det akustiske kamera med den højeste mikrofon tæthed på markedet.

Den høje informationsdensitet om lyden Håndholdte er nøglen til beregningen af akustiske billeder med en overlegen Dynamisk område, hvilket øger brugerens tillid, når de analyserer lydevents ved et lavt lydtryksniveau fra en lang afstand.

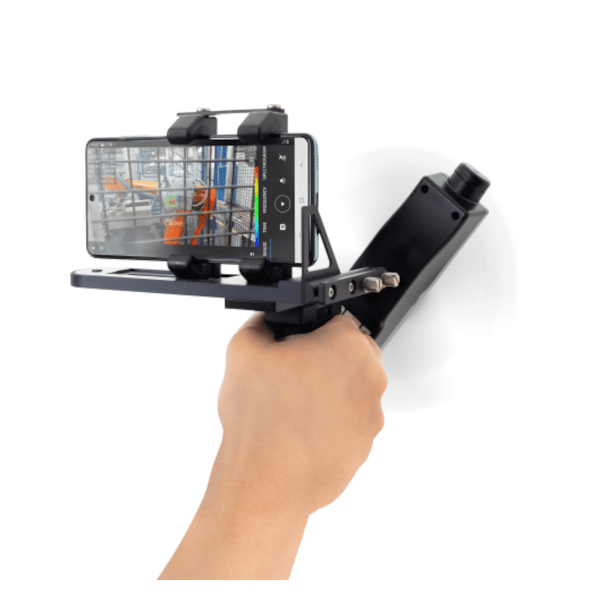

Med en vægt på kun 700 gram er Sevenbel P12 langt det letteste, mest ergonomiske akustiske kamera på markedet og understøtter én-hånds betjening i trange rum.


AKUSTISKE KAMERAS I MASKINBYGNING

Reduktion af lydemissioner bliver stadig vigtigere i udviklingen af maskiner. Brug af lydtryksmålere gør det muligt at bestemme, om et produkt eller en proces overholder de lovligt fastsatte grænser - men hvad skal man gøre, hvis det ikke er tilfældet?


• Hvor skal du begynde at lede?
• Hvilken komponent forårsager problemet?
• Er et maskinhus nødvendigt?

Seven Bels akustiske kamera, Sevenbel P12, gør det muligt for maskinbyggere at lokalisere forstyrrende lyde under udviklingen og på eksisterende udstyr. Dette gør det lettere at implementere målrettede foranstaltninger for bæredygtigt at reducere lydniveauer. I Seven Bel Bruger Rapport - Maskinteknik, beskriver den østrigske specialmaskinbygger Fill GmbH, hvordan denne teknologi anvendes inden for virksomhedens miljø.


AKUSTISKE KAMERAS I Bygningsakustik

Uønskede lydtransmissioner i bygninger er et stort problem - at finde årsagen kan hurtigt blive et gætteri.

Brugen af et akustisk kamera i kombination med en omnidirektionel højttaler eller en tappe-maskine giver bygningsakustikere information om alle akustiske forhold inden for en bygning, f.eks.:


• Lydoverførsler mellem rum og etager
• Akustiske lækager ved f.eks. døre og vinduer
• Lydbølger fra objekter som ventilationssystemer og rækværkskonstruktioner

Med Lydscannere kan målinger udføres hurtigt og effektivt på forskellige steder. Selv lavfrekvente lydevents kan lokaliseres og analyseres præcist med Sevenbel P12. Ingeniørkontoret Krükk-Seidel-Mayr & Partner bruger allerede denne teknologi i sin daglige drift og drager fordel af øget effektivitet. De erfaringer, der er gjort, er blevet opsummeret i en brugerrapport: Akustisk kamera som ultrasmart assistent


SPECIFIKATIONER

SENSOR

• Diameter på scanningsområde: 12 cm
• Vægt (ekskl. sensorbeslag og stativ): 200 g
• Rotationsfrekvens (min/typ/maks): 0,2 / 2 / 5 omdrejninger/sekund
• Antal mikrofoner: 8
• Batterilevetid (fuldt opladet): 6 timer

AKUSTISK BILLEDE

• Frekvensområde: 2,8 kHz - 44 kHz
• Spatial opløsning ved 5 kHz (3 dB Dynamisk område): 28 °
• Dynamisk område: > 13 dB
• Beregnet billeder pr. omdrejning: op til 6
• Måleafstand: 0,5 m - uendelig

MIKROFON

• Prøvefrekvens: 89 kHz
• Opløsning: 24 bit
• Frekvensområde: 20 Hz - 160 kHz
• Følsomhedstolerance: +/- 1 dB
• Maksimal målbar lydtrykniveau: 132 dB
• Absolut maksimal lydtrykniveau: N/A

ANALYSE

Audio


• Real-time visning af tidsignal, lydtrykniveau i dB(A), frekvensspektrum og spektrogram
• Stream/Pause tilstand
• Valg af tids/frekvensintervaller og lydafspilning af det filtrerede signal

Akustisk billede/video


• Valg af frekvensbånd
• Afspilning af filtreret audio
• Enkeltbillede eller tidsgennemsnitlige billeder
• Videoafspilning

Datahåndtering

• Automatiseret pdf-rapportgenerering af enkelt akustisk billede eller tidsgennemsnitlige billeder inklusive metadata (tid, sted, noter osv.), tidsignal, spektrum og spektrogram
• Eksport og import af målinger i zip-format via installerede fil delingsapps (f.eks. Google Drive)

MILJØFORHOLD

• Driftstemperatur: -10 °C - 60 °C
• Relativ luftfugtighed: 45 % - 85 %

MOBIL ENHED

• Operativsystem: Android OS version 10 eller højere
