SEALEVE I/o Funktioner og bruger det nyeste indlejrede softwaremiljø. QuickStart Kit inkluderer de nødvendige varer, der hjælper med at få din idé til at markedsføre hurtigt.

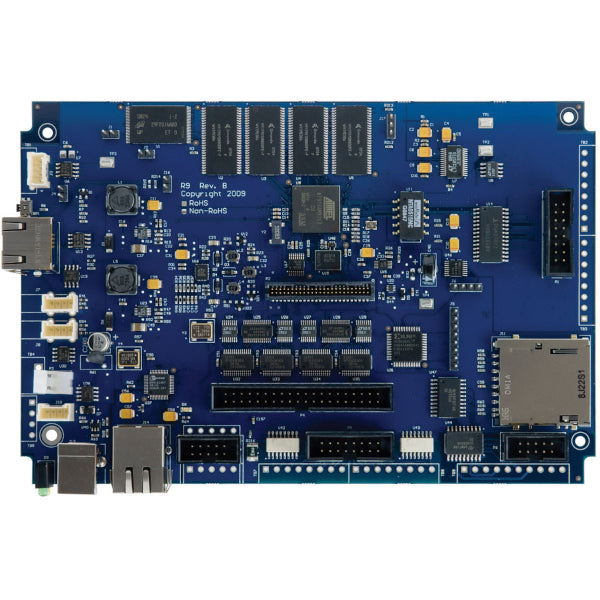

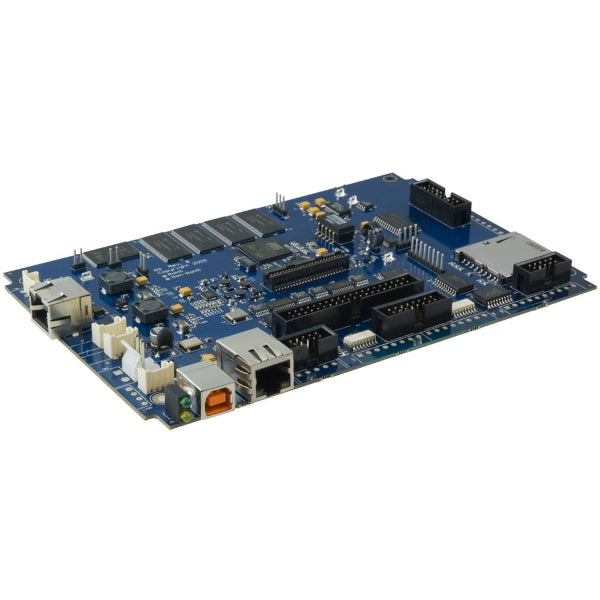

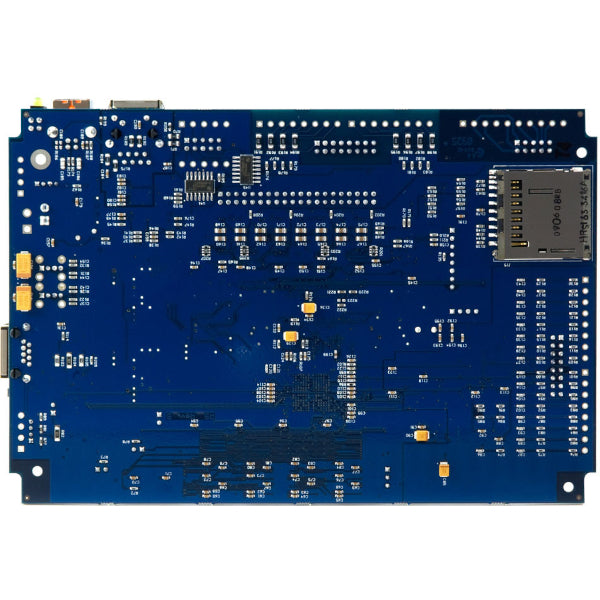

Sealevel R91001-SBC-KT er en applikationsklar platform til dit næste produktdesign. Systemet er baseret på 200MIPS ATMEL AT91SAM9263 Microcontroller, der kan prale af et 32-bit arminstruktionssæt til maksimal ydelse. Med op til 256 MB RAM og 256 MB flashhukommelse, den uovertrufne I/o Funktioner i SBC-R9 udvider de mulige anvendelser ud over traditionelle armapplikationer. SBC-R9 er den perfekte platform til indlejrede applikationer, der kræver lille størrelse, bred driftstemperaturområde og fleksibel I/o Forbindelse.

Standard I/o Inkluderer Ethernet, serie, USB, kan bus, Digital og Analog interface. Systemdesignere kan direkte drive TFT/STN LCD'er fra Onboard Video Controller, og bestyrelsen inkluderer også en resistiv berøringsskærmcontroller, hvilket gør det perfekt til Human-Machine Interface Applications.

For at give den hurtigste tid til markedet, Windows CE 6.0 BSP binær og lavt niveau chauffører til system I/o er inkluderet. Derudover er SBC-R9-softwarepakken udstyret med Sealevel Talos I/o Rammer, der tilbyder et objektorienteret .NET Compact Framework (CF) enhedsgrænseflade på højt niveau. Denne grænseflade giver en I/o punkt abstraktion lag med indbygget støtte til de specifikke behov for Analog og Digital I/o såsom gevinstkontrol og debuncing.

For indlejrede Linux-systemer leverer SEALEVEVE fuldt konfigurerbare komponenter-værktøjskæde på tværs af kompilering, bootloader, kerne og rodfilsystem-ved hjælp af en tilpasset buildroot med tætningsniveau-patches, yderligere funktioner og kildekodeprøver.

For at forenkle din applikationsudvikling inkluderer QuickStart Kit SBC-R9 og det tilbehør, du har brug for for at komme i gang.

• SBC-R9-ARM9 Embedded RISC Single Board Computer
• TR134-100-240VAC til 12VDC @ 2.5A, Wall Mount Strømforsyning
• CA179 - USB Type A til USB Type B, enhedskabel
• CA429 - R9 seriel debugkabel
• CA246 - CAT5 Patch -kabel
• CA273-40-polet IDC-båndkabel til (4) DB9M-stik
• SD -kort med CE Runtime Image, Talos .NET -ramme, applikationsprøver og dokumentation
• CD med installationsfiler og dokumentation
• Microsoft Windows CE 6.0 Core License

For applikationer med specialiserede hardwarekrav kan udviklere bruge SBC-R9 som en platform til applikationsudvikling, mens SEALEVEW designer et tilpasset målsystem, der er specifikt for brugerens applikationskrav

SBC-R9-funktioner

• Atmel AT91SAM9263 ARM tommelfingerprocessor
• Understøtter op til 256 MB SDRAM og 256 MB flashhukommelse
• Dobbelt SD/MMC -udvidelseskortpladser
• Integreret LCD- og baggrundsbelysningskontroller
• Resistive TouchScreen Controller
• (1) 10/100 BASET Ethernet -interface
• (1) USB 2.0 enhedsport (type B)
• (2) USB 2.0 værtsporte (type A)
• (1) Kan 2.0b busgrænseflade
• (4) Softwarekonfigurerbar RS-232, RS-422, RS-485 serielle porte via 40-polet hovedstik
• (1) Dedikeret RS-485 seriel port via RJ45 og Molex Connector
• (8) Optisk isolerede input (5-30V)
• (8) Åbn-samler digitale output
• (8) 12-bit differentieret eller enkelt-sluttede analoge input
• (2) 32-bit kvadratur tællere
• Understøtter 7-30vdc indgangseffekt via 2-polet stik

Hvad er der i kassen?

• SBC-R9-ARM9 Embedded RISC Single Board Computer
• SD -kort med CE Runtime Image, Talos .NET -ramme, applikationsprøver og dokumentation
• CD med installationsfiler og dokumentation
• Microsoft Windows CE 6.0 Core License
• TR134-100-240VAC til 12VDC @ 2.5A, Wall Mount Strømforsyning
• CA179 - USB Type A til USB Type B, enhedskabel
• CA429 - R9 seriel debugkabel
• CA246 - CAT5 PATCH -kabel, 6 ′ længde
• CA273-40-polet IDC-båndkabel til (4) DB9M-stik

specifikationer

Analog I/O	(8) 12-bit analoge input
Kan bus	(1) Kan 2.0b -interface
Tællere	(2) 32-bit kvadratur tællere
CPU -type	Atmel Arm9
Digital I/O	(8) Optisk isolerede input (8) Open-samlerudgange (2 W/ PWM)
Dimensioner	7,3 (l) x 4,9 (w) x 0,75 (h)
Vis support	24-bit TFT LCD-controller16-bit farve (TFT, STN-tilstande)
Omtrentlig vægt	~ 1 lbs
Glimtvis erindring	256MB
Fugtighedsområde	10-90% relativ fugtighed, ikke-kondensering
Max Video	Maks. 2048 x 2048
Netværk	(1) 10/100 BASET Ethernet
Driftstemperatur	-40 ° C til 85 ° C (-40 ° F til 185 ° F)
Strømbehov	7-30 VDC @ 10W Max. (2,5W nominel)
SDRAM	64 MB (256 MB max)
Serielle porte	(4) RS-232/422/485 (1) Dedikeret RS-485
Stuetemperatur	-60 ° C til 150 ° C (-76 ° F til 302 ° F)
Support til berøringsskærm	5-ledningsresistiv interface
USB 2.0 -porte	(1) USB -enhed (type B) (2) USB -vært (type A) Maks. 12 m bps

For mere information: Havoverfladen
