Sealevel R1-IOCONFIG-pålidelighed R1 I/O-controller

Sealevel R1-IOCONFIG-pålidelighed R1 I/O-controller

SEALEVEL-pålideligheden R1 I/O-controller er en kompakt, robust industriel computer designet til I/O-intensive applikationer, der kræver kraftfulde behandlingsfunktioner, DIN-jernbane-kompatibilitet og alsidig I/o ekspansionsfunktioner.

Pålideligheden R1 I/o Controller tilbyder dit valg af enkelt-, dobbelt- eller quad-core Intel® Atom ™ Bay Trail-processor med op til 8 GB DDR3L lavspændingsram. Standard I/o Funktioner inkluderer to software-konfigurerbare serie porte, Dobbelt Gigabit Ethernet, syv USB porte, og valg af Digital og Analog Visningsmuligheder. Systemet inkluderer to praktiske Digital Indgange, der er tilgængelige på en 3-polet terminalblok, der kan adresseres af standard Windows LPT-driveren.

Udvide kapaciteterne i I/o Controller ved at tilføje SEAI/O -dataindsamlingsmoduler. Tilslutningsmuligheder inkluderer trådløs, Ethernet, USB, RS-485 og RS-232 for at imødekomme en bestemt applikation. Hvert værts SEAI/O -modul kan understøtte yderligere 246 ekspansionsmoduler til eksponentielle I/o muligheder. Seriel porte Kan let tilføjes ved hjælp af SEAI/O og SEALINK USB -serielle adaptere. Sammen pålidelsen R1 I/o Controller og SEAI/O -moduler skaber en utrolig robust fjernbetjening I/o Kontrol- og overvågningsnetværk.

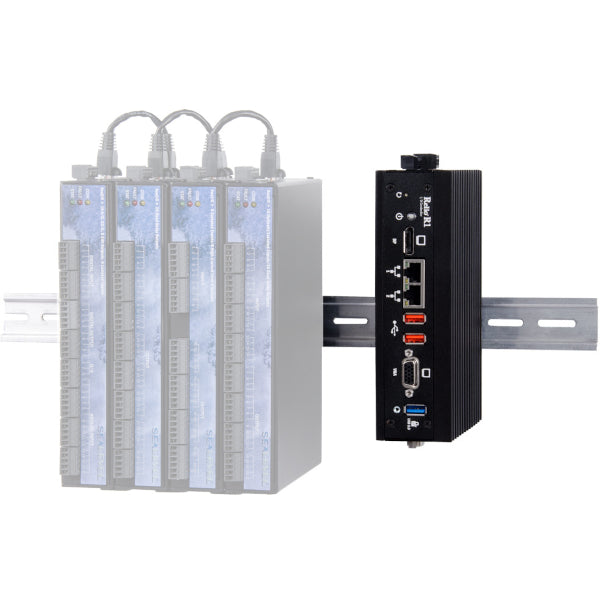

Inde i indkapslingen giver en MSATA-grænseflade faststofopbevaring, der kan indlæses med 32-bit eller 64-bit versioner af Microsoft Windows eller Linux-operativsystemer. Den valgfri, robuste din jernbanebeslag tillader sikker montering til 35 mm din jernbane placeret inde i paneler, køretøjer eller endda tungt udstyr og borerigge. Den valgfri VESA -beslag understøtter 75 mm eller 100 mm installation til industrielle og kommercielle skærme og fungerer også som en væg- eller bordmontering.

Systemet opnår et imponerende driftstemperaturområde på -40 ° C til 71 ° C, mens det kræver lavt strømforbrug fra din brede 9-36 VDC -kilde. R1 SEAI/O -serveren er ideel til barske, industrielle miljøer. Med en solid-state, nul-vedligeholdelse, kompakt fodaftryk dette I/o Controller er ideel til mobil, indlejret kontrol, test og måling og I/o Intensive applikationer.

Efterhånden som processorteknologi udvikler sig, Com Express design tillader Com Modul, der skal opgraderes for at øge systemets ydelse over applikationens levetid.

Systemfunktioner

• Kompakt, robust, anodiseret aluminiumskabel
• Nul vedligeholdelse-Silent, solid-state design uden fans eller andre bevægelige dele
• Com Express Type 6 Compact Module understøtter enkelt-, dobbelt- og quad-core Intel Atom (Bay Trail) processorer
• Op til 8 GB DDR3L RAM
• Interne MSATA-slot tilgængelig til SAD-state Disk (SSD) applikationer
• Integreret 7. generation Intel Graphics Hardware
• Bred temperaturdrift

Indkapsling foran

• DisplayPort og Analog VGA Standard Display Options; med DVI-D eller HDMI muligheder tilgængelige
• To 10/100/1000Baset RJ45 Gigabit Ethernet -porte med status -LED'er
• To højreatention, Getatch Locking USB 2.0-porte
• En forsegling, der låser USB 3.0 -port
• Push-Button LED-strømafbryder

Kabinet venstre

• En højhøjelsesopbevaring, Getatch Locking USB 2.0-port
• RS-485 COM PORT tilgængelig via RJ45 og 4-PIN-aftagelig terminalblok giver let SEAI/O-udvidelsesgrænseflader
• To digitale input via 3-polet terminalblok kan adresseres ved standard Windows LPT (printer) driver
• Bred 9-36 VDC-strømindgang via 2-polet aftagelig terminalblok

Kabinet rigtigt

• Tre High-Retention USB 2.0-porte (to er Getage Locking USB-porte)
• To software-konfigurerbare RS-232/422/485 serielle porte via DB9M-stik

Kabinet bagpå

• Valgfrit, robust chok og vibrationsbestandig din jernbanebeslag
• Trådede monteringshuller til yderligere monteringsmuligheder

Hvad er der i kassen?

• • Pålidelighed R1 I/O -controller Industriel computer
  • Valgfri din jernbanemonteringsbeslag eller Vesa -monteringsbeslag tilgængelig
  • Valgfrie kabler, strømforsyninger og andre varer tilgængelige som tilbehør

specifikationer

Bios	AMI EFI med CMOS -sikkerhedskopi i 8 MB SPI Flash
Max Video	WQHD 2560 × 1600 @ 60Hz
CPU -type	Intel Atom
CPU	Valg af: 1,91 GHz quad-core Intel Atom E38451.46 GHz Intel Dual-Core Intel Atom E38261.46 GHz Single-Core Intel Atom E3815
Dimensioner	6,64 "(L) x 5,19" (W) x 1,90 "(H)
Vis support	DisplayPort 1.1 og VgaOptional DVI-D eller HDMI
Udvidet temperatur	Ring til muligheder
Fugtighedsområde	10-90% relativ fugtighed, ikke-kondensering
Max Ram	4 GB Ikke-ECC DDR3L 1067 MHz (E3815 CPU) 8 GB Ikke-ECC DDR3L 1067 MHz (E3826 CPU) 8 GB Ikke-ECC DDR3L 1333 MHz (E3845 CPU)
Driftstemperatur	Enkelt kerne CPU: -40 ° C til 71 ° C (-40 ° F til 160 ° F) | Dobbelt- og quad -kerne CPU: -40 ° C til 60 ° C (-40 ° F til 140 ° F)
Netværk	Dual Gigabit Ethernet via RJ45
Familie	Pålidelighed
Strømbehov	9-36 VDC (12W typisk; Max 25W)
Serielle porte	To software-konfigurerbar RS-232/422/485 DB9M
Stuetemperatur	-40 ° C til 85 ° C (-40 ° F til 185 ° F)
USB 3.0 -porte	En forsegling, der låser USB
USB 2.0 -porte	Seks højbedømmelses (tre er Getage Locking USB)
