Sealevel H95101-8R HAZPAC® R9-8.4 er en klasse I, Division 2; ATEX ZONE 2 berøringsskærmscomputer til farlige områder.

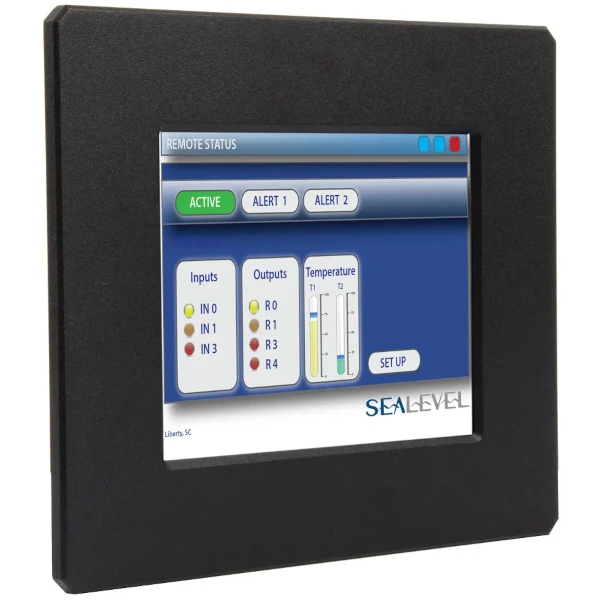

SEALEVEL H95101-8R HAZPAC R9-8.4 kombinerer en kraftfuld RISC-baseret computer, lys, 8,4 ″ widescreen LCD-skærm og resistiv berøringsskærm for at skabe en flad panel-computer perfekt til en lang række HMI- og kontrolapplikationer. Systemet giver intuitiv operatørinput ved hjælp af en resistiv berøringsskærmsgrænseflade, der er perfekt til en lang række industrielle applikationer og miljøer.

For øget holdbarhed har berøringsskærmen en glasoverflade, der er vandtæt, slid/ridsebestandig og uigennemtrængelig over for flammer, kemikalier, opløsningsmidler og stylusbrug. Med en industriel, LED Baggrundsbelysning, der giver LCD'en udvidet levetid over CCFT -backlit -modeller, giver systemet en fantastisk -30 ° C til 60 ° C driftstemperaturområdet uden varmeapparater eller afkølingsventilatorer krævet.

Drevet af en 400 MHz ARM9 mikroprocessor inkluderer systemet 128 MB RAM og 256 MB flashhukommelse for maksimal ydelse i indlejrede systemer. Standard I/o Inkluderer Ethernet, Serial, USB og Digital grænseflader. Systemet drives fra din 9-30VDC-kilde eller vælger fra en række forseglingsmuligheder.

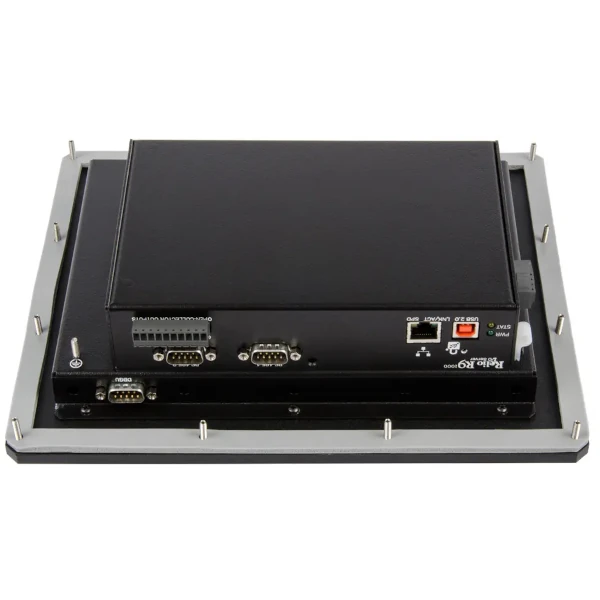

HAZPAC R9-8.4 er beregnet til panelmonteringsapplikationer og giver en aluminiumsfrontkant, der opretholder NEMA 4/IP65-beskyttelse mod sprayede væsker. Systemet bærer ETL -elektrisk sikkerhedsmærke og testes og certificeres til anvendelse på farlige steder klassificeret som klasse 1, Division 2 (grupper A, B, C, D T5). Derudover er systemet certificeret i overensstemmelse med det europæiske krav til ATEX -direktiv og IECEX -ordning til brug i zone 2 -klassificerede områder.

Lokal eller fjerntliggende I/o Ekspansion er tilgængelig ved hjælp af SEALEVEW SEAI/O -moduler. Vælg mellem en række forskellige I/o konfigurationer inklusive optisk isolerede input, rør og Form c Relæ output, TTL Grænseflader, A/D og D/A. HAZPAC R9-8.4 opretter forbindelse til SEAI/O-moduler via RS-485-udvidelsen Havn og kommunikerer ved hjælp af Modbus RTU.

Microsoft Windows CE 6.0 R3 og hardware på lavt niveau chauffører til system I/o er fabriksinstalleret for at give den hurtigste tid til markedet. Derudover er HAZPAC R9 -softwarepakken udstyret med Sealevel Talos I/o Rammer, der tilbyder et objektorienteret .NET-kompakt ramme (CF) enhedsinterface. Denne grænseflade giver en I/o Punktabstraktionslag med indbygget support til let at grænseflade systemets I/O.

Funktioner

• 8.4 ”400 NIT TFT LCD med LED -baggrundsbelysning
• Holdbar resistiv berøringsskærm med glasoverflade er slid og ridsebestandig
• Atmel AT91SAM9G45 ARM® 400 MHz processor
• Inkluderer 128 MB SDRAM og 256 MB flashhukommelse
• (1) 10/100 BASET Ethernet Port
• (2) USB 2.0 værtsporte
• (1) USB -enhedsport
• (8) Åbn samler digitale output
• (2) Isolerede RS-485 serielle porte
• (1) Dedikeret RS-485 seriel port via RJ45-stik
• (1) RS-232 seriel port
• NEMA 4/IP65 Front Bezel
• 9-30vdc indgangseffekt via aftagelig terminalblok
• Microsoft Windows CE 6.0 R3 og hardware-drivere på lavt niveau til system I/O er fabriksinstalleret fabrik
• Bred -30 ° C til 60 ° C driftstemperaturområdet
• Klasse 1, Div 2; Zone 2, ETL, CE og FCC klasse A ratings

specifikationer

Max Ram	128 MB
Familie	Hazpac
Certificeringer	CE, FCC/IC klasse AETL Klasse I, Div 2atex, IECEX ZONE 2
Kontrastforhold	600:1
CPU -type	Atmel Arm9
CPU	Atmel (AT91SAM9G45) - 400 MHz RISC
Dimensioner	11.0 "(L) x 9.0" (W) x 2,8 "(H)
Omtrentlig vægt	~ 12 lbs
Fugtighedsområde	10-90% relativ fugtighed, ikke-kondensering
Lysstyrke	400 nit
Driftstemperatur	-30 ° C til 60 ° C (-22 ° F til 140 ° F)
Strømbehov	9-30 VDC @ 15 W Max (9 W Nominel)
Indfødt opløsning	640 × 480 @ 60 Hz
Skærmstørrelse	8.4 "LCD
Stuetemperatur	-40 ° C til 80 ° C (-40 ° F til 176 ° F)
Berøringsskærm	Ja
Berøringsskærm	Resistive (glasoverflade)
Synlig størrelse	8.4 "Diagonal

For mere information: Havoverfladen
