Sealevel 7203e Isoleret seriel interface

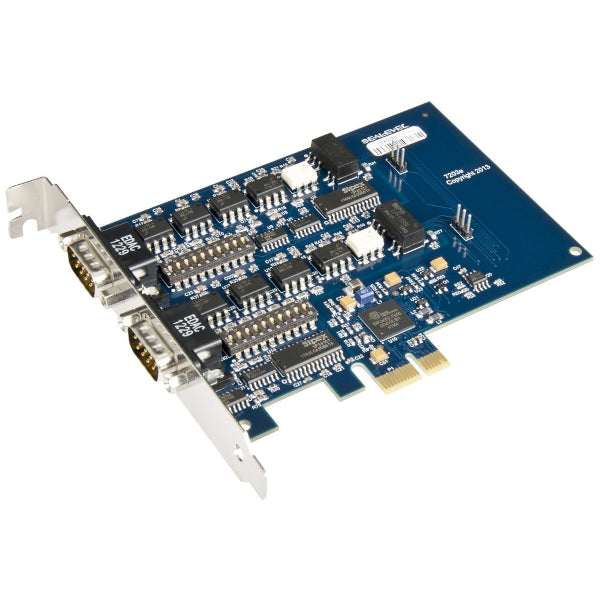

7203E PCI Express Serial Interface leverer to optisk isolerede serielle porte, der hver især kan konfigureres til RS-232, RS-422 eller RS-485. Hver serieport bruger en 16C952 UART med 128-byte TX/RX FIFOS, der muliggør datahastigheder til 460,8K BPS til pålidelig højhastighedskommunikation i dataintensive applikationer. Denne højtydende UART inkluderer 9-bit indramningssupport og er registerkompatibel med Legacy 16550 softwareapplikationer. Derudover henter brættet et 62,5 MHz ur fra PCI Express -link. Dette ultrahøjhastighedsur er divideret med et fleksibelt 8-bit urprescaler med 1/8 trin for at yde støtte til det bredeste udvalg af standard- og ikke-standard baudhastigheder.

I RS-485-tilstand giver bestyrelsen automatisk kontrol af RS-485-driveren i hardware, hvilket eliminerer behovet for applikationssoftwarekontrol. Dette gør det muligt at bruge 7203E med standard serielle kommunikationsapplikationer og fjerner risikoen for busforpligtelse og datakorruption. Derudover kan RS-485 netværksafslutning, der er kritisk for robust kommunikation med flere dråbe, tilføjes selektivt til kredsløbet via dip-switches. I RS-232-tilstand implementeres alle modemkontrolsignaler for maksimal kompatibilitet med en række serielle perifere enheder.

Sealevel's Seacom -software gør installation og drift let ved hjælp af Microsoft Windows og Linux -operativsystemer.

Funktioner:

• Hver port individuelt konfigurerbar til RS-232, RS-422 eller RS-485

• Optisk isolering giver beskyttelse mod transienter og jordsløjfer

• 16C952 Bufferede UARTS med 128-byte Fifos

• Oscillator og urprescaler understøtter en lang række baudhastigheder

• Understøtter 9-bit protokolramme

• Hver port understøtter datahastigheder til 460,8k bps

• RS-485 Linieoptering, pull-up og pull-down modstande for hver port kan vælges via DiPSwitch

• RS-485 ECHO kan aktiveres/deaktiveres via DiPSwitch

• PCI Express X1 -kompatibel

• Alle modemkontrolsignaler implementeret i RS-232-tilstand

• Automatisk RS-485 Aktiver/deaktiveres i hardware

• Bestyrelsen inkluderer to DB9M -stik

For mere information: Havoverfladen

Datablad:

Sealevel 7203e datablad
