Sealevel 5402 Synchronous Serial Interface

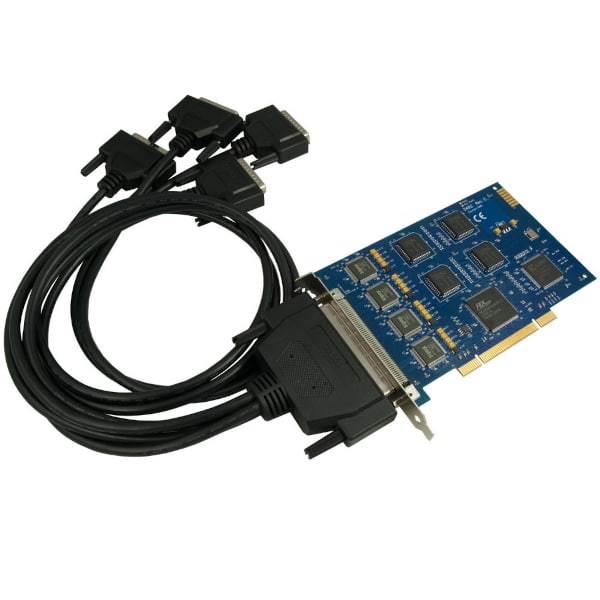

SEALEVEL 5402 er en fire-port PCI-bus RS-232, RS-422, RS-485 synkron seriel grænseflade. Bestyrelsen er designet ved hjælp af den populære Zilog Z85230 -forbedrede serielle kommunikationscontroller (ESCC) og er en ideel løsning til militær, satellit, radar, bankvirksomhed og andre applikationer, der kræver robust synkron kommunikation.

For maksimal fleksibilitet kan hver af de serielle porte individuelt konfigureres til RS-232, RS-422 eller RS-485-kommunikation. I RS-232-tilstand implementeres alle almindelige modemkontrolsignaler for kompatibilitet med en lang række perifere enheder. En digital faselåssløjfe (DPLL) er inkluderet i hver port, og bestyrelsen understøtter datahastigheder op til 128K BPS i burst -tilstand. For nem implementering er et fan-out-kabel inkluderet, der afslutter den ombord 100-polede SCSI-stilstik til fire DB-25M-stik. Terminalblokke, adapterkabler Andre nyttige tilbehør er tilgængelige for at lette hurtig installation.

SEALEVEL 5402 har Universal Bus (3,3V og 5V) kompatibilitet med både nye og ældre computersystemer. Software support, kritisk for en vellykket synkron kommunikationsudvikling, leveres gennem Sealevel's Seamac Synchronous Serial Driver. HDLC/SDLC-protokoller understøttes såvel som visse konfigurationer af Monosync, BI-Sync og RAW-tilstande.


Funktioner

• Sammenlignet med ROHS og WEEE -direktivet
• Hver port individuelt konfigurerbar til RS-232, RS-422, RS-485, RS-530, RS-530A eller V.35
• Z85230 Forbedret seriel kommunikationscontroller (ESCC)
• Datahastigheder til 128K BPS (burst -tilstand)
• Inkluderet fan-out kabel afsluttes 100-polet SCSI-stil stik om bord til fire DB-25M-stik (vare# CA339)

specifikationer

For mere information: Havoverfladen

Datablad:
