Sealevel 5104e synkron seriel grænseflade
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
- Sammenlignet med ROHS- og WEEE -direktiver
- Konfigurerbar til RS-232, RS-422, RS-485, RS-530, RS-530A eller V.35
- Z16C32 Integreret Universal Serial Controller (IUSC) med indbygget DMA-controller og 32-byte FIFO-buffer
- 256K byte ombord RAM/link -liste DMA understøttet
- Datahastigheder til 10 Mbps (burst -tilstand)
- Alle modemkontrolsignaler implementeret i RS-232-tilstand
- PCI Express X1 -kompatibel
- Kompatibel med Low Profile PCI Express Slots (standardprofilpladser med valgfri beslag)
- OEM -sikkerhedsfunktion tilgængelig som mulighed
- DB25M Board Connector
%20med%20indbygget%20DMA-control...
){kind=link}
Oplev mulighederne
Mere information
Beskrivelse

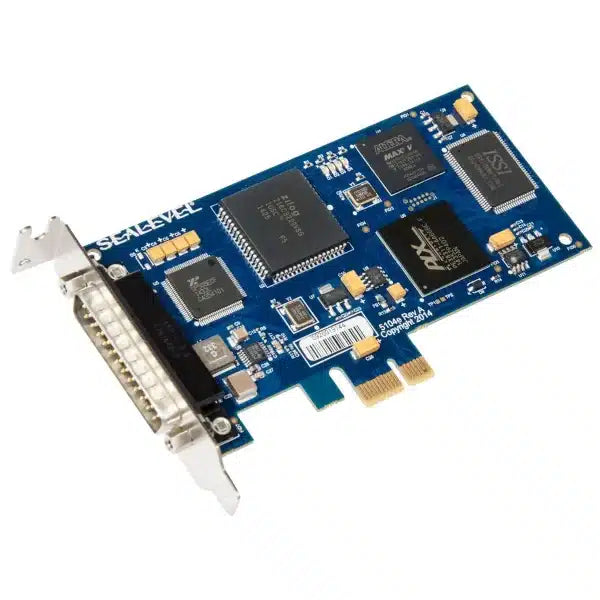

SEALEVEL 5104E Lavprofil PCI Express Serial Interface tilvejebringer en højhastighedssynkron seriel portkonfigurerbar for RS-232, RS-422, RS-485, RS-530, RS-530A eller V.35. I RS-232-tilstand implementeres alle almindelige modemkontrolsignaler for kompatibilitet med en lang række perifere enheder. Yderligere serielle grænseflader leveres af en række valgfrie kabeltilbehør.
Bestyrelsen bruger en ZILOG® Z16C32 Integreret Universal Serial Controller (IUSC ™) med ON-CHIP DMA-controller og 32-byte FIFO-buffer kombineret med 256K ombord hukommelse, der giver burst-datahastigheder til 10 Mbps. DMA -controlleren understøtter enkeltbuffer, rørledende, array- og linkliste -dataoverførselstilstand. Disse funktioner gør 5104E ideel til Wide Area Network (WAN) -forbindelse, radar, telemetri og andre højhastighedsserielle applikationer.
Software support, kritisk for en vellykket synkron kommunikationsudvikling, leveres gennem Sealevel's Seamac Synchronous Serial Driver. HDLC/SDLC-protokoller understøttes såvel som visse konfigurationer af Monosync, BI-Sync og RAW-tilstande. Eksisterende kunder i PCI -versionen skal simpelthen opdatere til den nyeste SEAMAC -software -driver for at sikre, at deres applikation fortsætter med at fungere som forventet. SEALEVEL 5104E inkluderer en valgfri OEM -sikkerhedsfunktion, der forhindrer, at uautoriserede bestyrelser bruges i en applikation.
SEALEVEL 5104E er kompatibel med enhver lavprofil PCI Express Slot. Hvis du har en Standard Size PCI Express Slot, skal du huske at vælge standardprofilbeslaget.
Funktioner
- Sammenlignet med ROHS- og WEEE -direktiver
- Konfigurerbar til RS-232, RS-422, RS-485, RS-530, RS-530A eller V.35
- Z16C32 Integreret Universal Serial Controller (IUSC) med indbygget DMA-controller og 32-byte FIFO-buffer
- 256K byte ombord RAM/link -liste DMA understøttet
- Datahastigheder til 10 Mbps (burst -tilstand)
- Alle modemkontrolsignaler implementeret i RS-232-tilstand
- PCI Express X1 -kompatibel
- Kompatibel med Low Profile PCI Express Slots (standardprofilpladser med valgfri beslag)
- OEM -sikkerhedsfunktion tilgængelig som mulighed
- DB25M Board Connector
specifikationer
| PC -beslag | Lav profil |
|---|---|
| V.35 | Ja |
| Stuetemperatur | -50 ° C til 105 ° C (-58 ° F til 221 ° F) |
| Serialstik (er) | DB25M |
| RS-485-drift | Fuld duplex (4 tråd) halv duplex (2 ledning) |
| Rohs kompatibel | Ja |
| # af porte | 1 |
| Kommunikationschip | Z16C32 IUSC |
| Kommunikationscontroller | Z16C32 |
| Hukommelsesplads | 256k |
| Maks. Datahastighed | 10 Mbps (burst) |
| Maks. Dataafstand | 50 fod (RS-232) 4000 fod (RS-485) |
| Værtsgrænseflade (er) | PCI Express |
| Fugtighedsområde | 10-90% relativ fugtighed, ikke-kondensering |
| Elektrisk grænseflade | RS-232, RS-422, RS-485, RS-530, RS-530A |
| Driftstemperatur | 0 ° C til 70 ° C (32 ° F til 158 ° F) |
For mere information: Havoverfladen
