Sealevel 5104 1-Port Synchronous Serial Interface
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
- Overholder RoHS- og WEEE-direktiver
- Konfigurerbar til RS-232, RS-422, RS-485, RS-530, RS-530A eller V.35
- Z16C32 Integreret Universel Seriel Controller (IUSC) med indbygget DMA-controller og 32-byte FIFO-buffer
- 256K byte onboard RAM/link liste DMA understøttet
- Datahastigheder op til 10M bps
- MD1 Lavprofil og Universal Bus (3.3V og 5V) kompatibel
- Kræver 3.3V strøm på PCI-bussen
- DB-25M stik
%20med%20indbygget%20DMA-controller%20og%20...
){kind=link}
Oplev mulighederne
Mere information
Beskrivelse

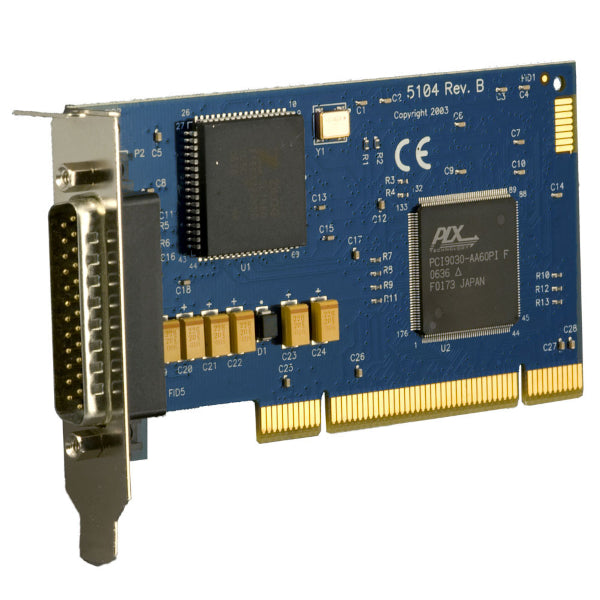

SEALEVEL 5104 LAV PROFICE PCI Serial Interface giver en synkron seriel portkonfigurerbar til RS-232, RS-422, RS-485, RS-530, RS-530A eller V.35. Bestyrelsen er i stand til datahastigheder til 10 mio. BPS. 5104 bruger en Z16C32-integreret universal seriel controller (IUSC) med indbygget DMA-controller og 32-byte FIFO-buffer. Bestyrelsen er MD1 lavprofil og universel bus (3,3V og 5V) kompatibel.
5104 er kompatibel med enhver lavprofil PCI -slot. Hvis du har en Standard Size PCI -slot, skal du huske at vælge standardprofilbeslaget.
Software support, kritisk for en vellykket synkron kommunikationsudvikling, leveres gennem Sealevel's Seamac Synchronous Serial Driver. HDLC/SDLC-protokoller understøttes såvel som visse konfigurationer af Monosync, BI-Sync og RAW-tilstande.
Funktioner
- Sammenlignet med ROHS- og WEEE -direktiver
- Konfigurerbar til RS-232, RS-422, RS-485, RS-530, RS-530A eller V.35
- Z16C32 Integreret Universal Serial Controller (IUSC) med indbygget DMA-controller og 32-byte FIFO-buffer
- 256K byte ombord RAM/link -liste DMA understøttet
- Datahastigheder til 10 m
- MD1 lavprofil og universel bus (3,3V og 5V) kompatibel
- Kræver 3,3V strøm på PCI -bus
- DB-25M-stik
specifikationer
| Kommunikationschip | Z16C32 IUSC |
|---|---|
| Kommunikationscontroller | Z16C32 |
| Elektrisk grænseflade | RS-232, RS-422, RS-485, RS-530, RS-530A |
| Fugtighedsområde | 10-90% relativ fugtighed, ikke-kondensering |
| Værtsgrænseflade (er) | PCI |
| Maks. Dataafstand | 50 fod (RS-232) 4000 fod (RS-485) |
| Maks. Datahastighed | 10 m bps (burst) |
| Driftstemperatur | 0 ° C til 70 ° C (32 ° F til 158 ° F) |
| PC -beslag | Lav profil |
| # af porte | 1 |
| Rohs kompatibel | Ja |
| RS-485-drift | Fuld duplex (4 tråd) halv duplex (2 ledning) |
| Serialstik (er) | DB25M |
| Stuetemperatur | -50 ° C til 105 ° C (-58 ° F til 221 ° F) |
| V.35 | Ja |
For mere information: Havoverfladen
Dokumenter
Datablad:
Sealevel 5104 databladMuligheder
