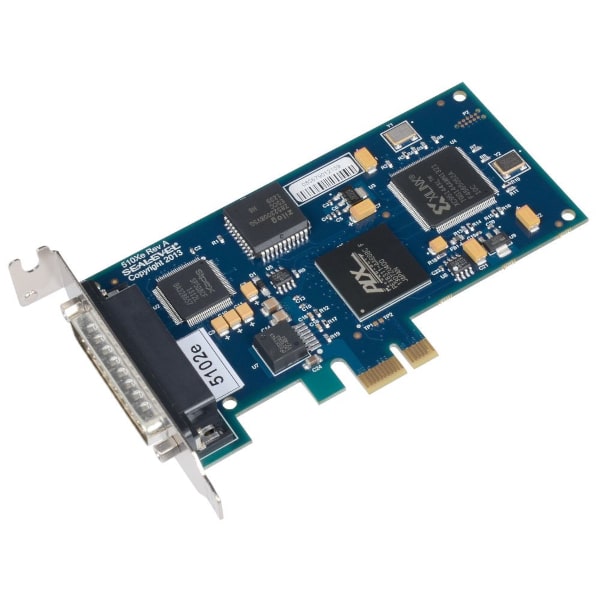

Sealevel 5102e synkron seriel grænseflade

SEALEVEL 5102E er en lavprofil PCI Express-synkron seriel grænseflade, der giver en enkelt kanal, der er konfigurerbar til RS-232, RS-422, RS-485, RS-530, RS-530A eller V.35. I RS-232-tilstand implementeres alle almindelige modemkontrolsignaler for kompatibilitet med en lang række perifere enheder. En digital faselåssløjfe (DPLL) er inkluderet, og bestyrelsen understøtter datahastigheder op til 128K BPS i burst -tilstand.

Synkrone seriel adapter er designet ved hjælp af den populære Zilog Z85230 -forbedret seriel kommunikationskontrol (ESCC) og er en ideel løsning til applikationer, herunder DDS (Digital Data Service), militære applikationer, bankkommunikation og andre specialiserede applikationer. Vores softwareværktøjssæt er inkluderet for at hjælpe software driverudvikling til andre operativsystemer ved at levere programmeringsprøver og kildekode til at forkorte udviklingstiden. Terminalblokke, adapterkabler og andet nyttigt tilbehør er tilgængelige til at forenkle installationen.

Software support, kritisk for en vellykket synkron kommunikationsudvikling, leveres gennem Sealevel's Seamac Synchronous Serial Driver. HDLC/SDLC-protokoller understøttes såvel som visse konfigurationer af Monosync, BI-Sync og RAW-tilstande.

5102E er kompatibel med enhver lavprofil PCI Express -slot. Hvis du har en Standard Size PCI Express Slot, skal du huske at vælge standardprofilbeslaget (punkt# 5102ES).


Funktioner

• Sammenlignet med ROHS- og WEEE -direktiver
• Konfigurerbar til RS-232, RS-422, RS-485, RS-530, RS-530A eller V.35
• Z85230 Forbedret seriel kommunikationscontroller (ESCC)
• Datahastigheder til 128K BPS (burst -tilstand)
• Alle modemkontrolsignaler implementeret i RS-232-tilstand
• PCI Express X1 -kompatibel
• Kompatibel med alle lavprofilerede PCI Express -slots
• DB-25M Board Connector

specifikationer

For mere information: Havoverfladen

Datablad:

Sealevel 5102e datablad
