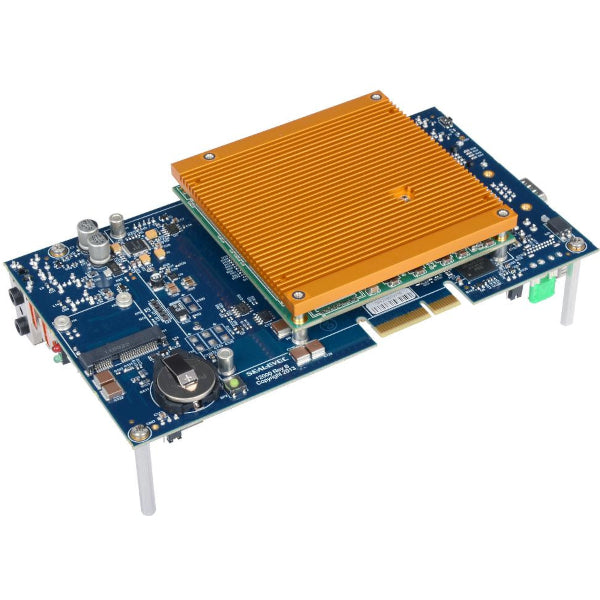

Sealevel 121004-Kt com Express Intel Atom QuickStart Kit

SEALEVEL 121004-KT giver alt hvad du har brug for for at få din Com Express -projekt til en hurtig start. Drevet af en 1,8 GHz Intel Atom® N2800 CPU Med 4 GB RAM og integreret køleplade inkluderer QuickStart-kittet en installeret 2,5 ″ 32 GB SATA Solid-State Disk. Standardfunktioner inkluderer fem USB 2.0, to RS-232, en RS-485, dobbelt Gigabit Ethernet, SATA, DisplayPort, og lydgrænseflader. At interface RS-485 Havn, En 10-polet IDC til DB9M seriel kabel er inkluderet. Carrier Board and Module drives af den inkluderede 100-240VAC til 24VDC ekstern strømforsyning med amerikansk netledning. QuickStart -kittet bruger det samme Com Express -modul- og transportørkort som SEALEVE -pålidelighed R2- og R3 -industrielle computere.

Sealevel's 121004-KT forenkler softwareudvikling og prototype, mens målapplikationsbestyrelsen er designet. Udnyt SEALEVEVEs Carrier Board Development Services for den hurtigste tid til at markedsføre. Vores omfattende bibliotek med bevist I/o kredsløb inklusive serie, analog, og Digital Funktionalitet forenkler designprocessen og kan let optimeres til at imødekomme det specifikke I/o tælle, spænding Områder og stik -typer, der kræves til din applikation.

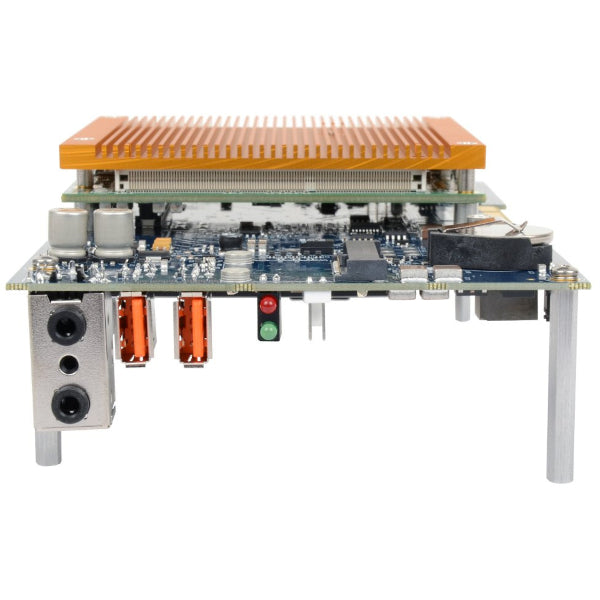

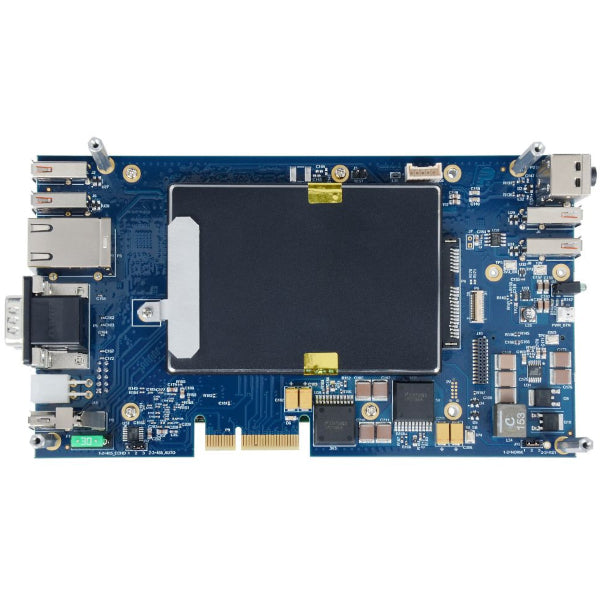

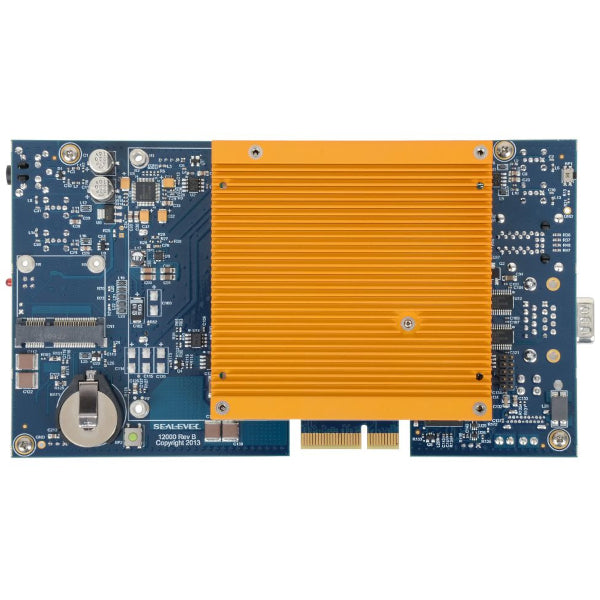

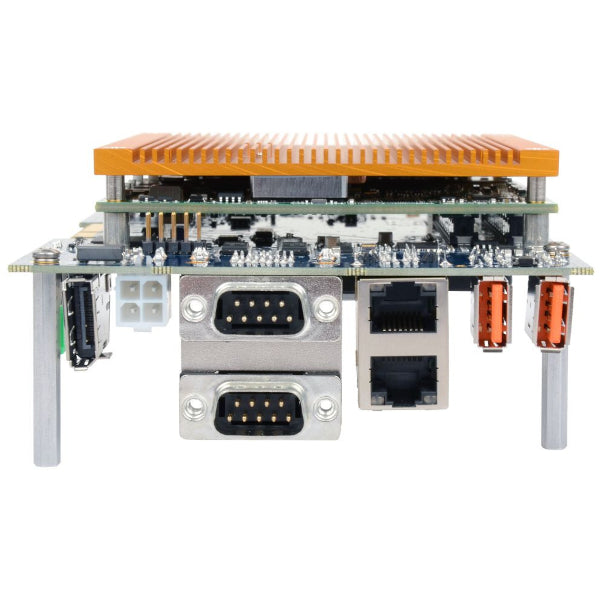

Carrier Board -funktioner

• Com Express Type 6 Reference Carrier Board
• Understøtter grundlæggende og kompakte type 6 com Express -moduler, der er i overensstemmelse med PicMG Com Express Revision 2.0
• To 220-polet Com Express Type 6-stik
• PCI Express Half-Size Mini Card Slot understøtter valgfri trådløs grænseflade og andre ekspansionsmoduler
• To Gigabit (10/10/1000BASET) Ethernet RJ45 -porte
• Fire højhensidelses type A USB 2.0-porte; En 5-polet USB 2.0-overskrift
• To DB9M RS-232 serielle porte; En 10-polet header til RS-485 seriel grænseflade
• Mode Vælg jumper til RS-485 Auto-Aktiver/Echo
• En displayport -grænseflade
• Et SATA -stik (modulafhængig)
• • Diagnostiske lysdioder ombord til bestyrelsesstyrke og SATA -aktivitet
• • Integreret IDT High Definition Audio Codec
• • To 3,5 mm-stik til lydlinje og linje ud
• • Bredtemperatur 2032 knapcelle til modul RTC-sikkerhedskopi
• • Separat COM Express -modul og nulstillingsknapper for systemer
• • Overskrift til strømafbryder
• • 18-36VDC Input Power Range (smeltet ved 30A) med Molex (39-01-2040) Mating Connector

Com Express -modulfunktioner

• Com Express Compact Type 6 Connector Layout
• Inkluderer 1,8 GHz Intel Atom N2800 dual-core processor
• Maksimal 4 GB DDR3 1066MHz RAM via 204-polet sodimm (4 GB installeret)
• Integreret Intel NM10 Express Chipset CG82NM10 PCH, TDP 2.1W
• Integreret Gigabit Ethernet -controller
• I/O-grænseflader kan omfatte op til 5x PCI Express, 2x SATA II, 8X USB 2.0, 3X USB 3.0 (valgfrit, bruger 1x PCIe Lane), LPC-bus, I2C-bus (Fast Mode, 400kHz, Multi-Master)
• Digital high definition lydgrænseflade med flere codec -support
• Integreret grafik med to uafhængige displayrør, der understøtter DirectX 9, Pixel Shader V3.0 og OpenGL 3.0
• To digitale skærmgrænseflader (DDI), via 2x DisplayPort 1.1, TMDS (DVI, HDMI 1.3A)
• CRT -interface inkluderer 350 MHz Ramdac med opløsninger op til 1920 × 1200
• Boardcontroller inkluderer multi-trins vagthund, ikke-flygtige brugerdataopbevaring, BIOS-opsætningsdata-sikkerhedskopiering og kontrol af strømtab
• Embedded BIOS FUNKTION AMI APTIO UEFI MED 4 MB SERIAL SPI FIRMWARE FLASH
• Understøtter ACPI 3.0 Power Management med batteri -backup
• Understøtter Microsoft Windows og Linux -operativsystemer
• Bred temperaturdrift fra 0-60C omgivende

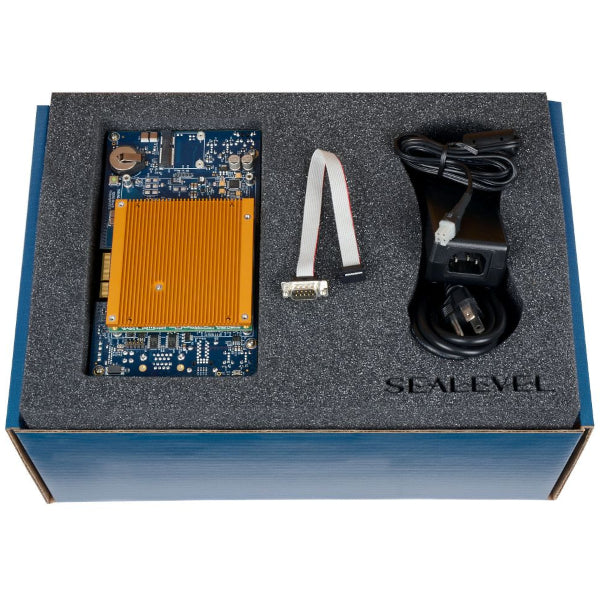

Hvad er der i kassen?

• Sealevel Com Express Carrier Board (vare# 12000)
• Type 6 com Express -modul m/ 1,8 GHz Intel Atom og kølelegem (vare# TCA/ N2800)
• 4 GB DDR3 1066MHz 204-polet Sodimm (installeret på COM Express Module)
• 32 GB SATA2 solid-state disk m/ beslag (vare# SSD-32GMS)
• 10-polet IDC til DB9M seriel kabel (vare# CA152)
• 100-240VAC til 24VDC @ 2.7A, desktop strømforsyning (vare# TR140)
• US netledning (vare# CA248)
• Fire 1,5 ″ standoffs

specifikationer

Datablad:
