Sealevel 12009-001-KT Compact Com Express Carrier Board
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
- Compact Com Express Type 6 Carrier Board and Module
- Ideel til applikationer med størrelsesbegrænsninger
- Bred vifte af I/O inklusive Gigabit Ethernet, USB 3.0 og Mini DisplayPort
- 0ºC til 70ºC bredt driftstemperaturområde
Oplev mulighederne
Mere information
Beskrivelse

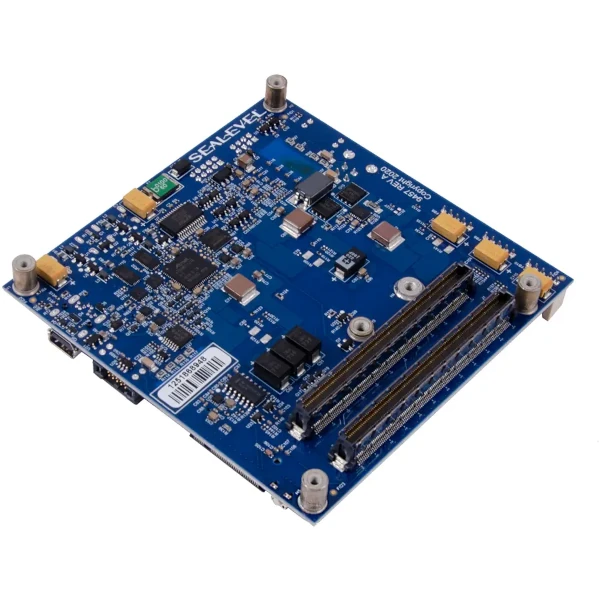

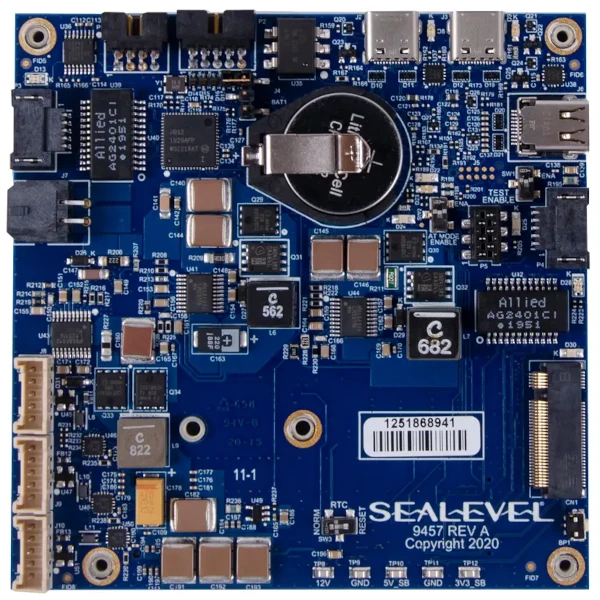

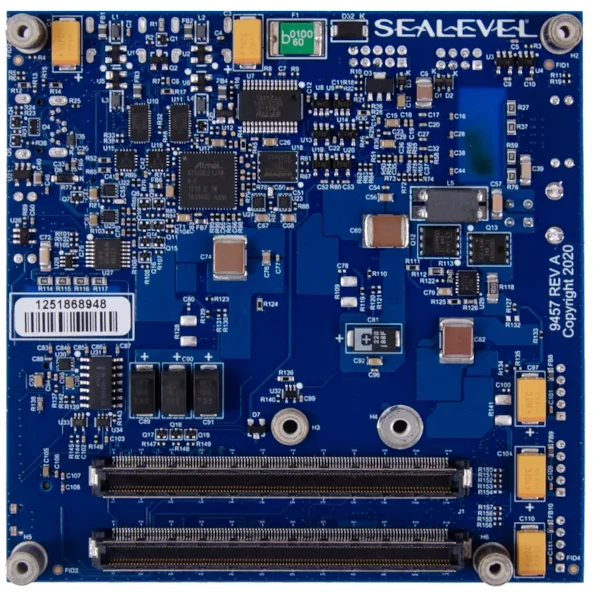

SEALEVEL 12009 Com Express Compact Type 6 Evaluation Board muliggør accelereret udvikling af indlejrede computerprototyper, dramatisk fremskyndet elektrisk hardware -teknik og reducerer omkostningerne til nye produktindførelser (NPI'er). Ved 95 millimeter firkant er 12009 Compact Evaluation Board identisk i størrelse med en kompakt type 6 Com Express -modul.
Standard I/o Inkluderer Gigabit Ethernet, USB 3.0, USB 2.0, GPIO, RS-232 og Mini DisplayPort. Evalueringskortet 12009 er designet til Congatec® Conga-TC370 Com Express -familie med støtte til 8. generation Intel® Core ™ -processorer, op til 64 GB DDR4 RAM og TPM 2.0 support.

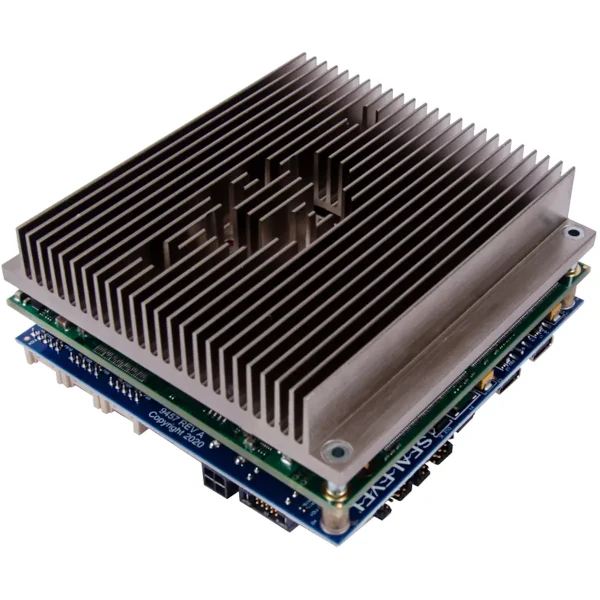

Det komplette evalueringssæt (del #12009-001-KT) inkluderer et type 6-modul med Intel Core i3-8145ue CPU og 8 GB DDR4 RAM. For at forbedre udviklingsprocessen inkluderer kittet desuden en 128 GB M.2 SATA SSD -modul (understøtter Windows® og Linux® -operativsystem porte og valgfri fans. Tænd / sluk-knap og strømindikerende LED også inkluderet.
12009 Com Express Type 6 Evaluation Board har et bredt driftstemperaturområde fra 0ºC til 70 ° C og drives via en låsning, fire-positions Molex Micro-fit-stik.
Hvad er inkluderet

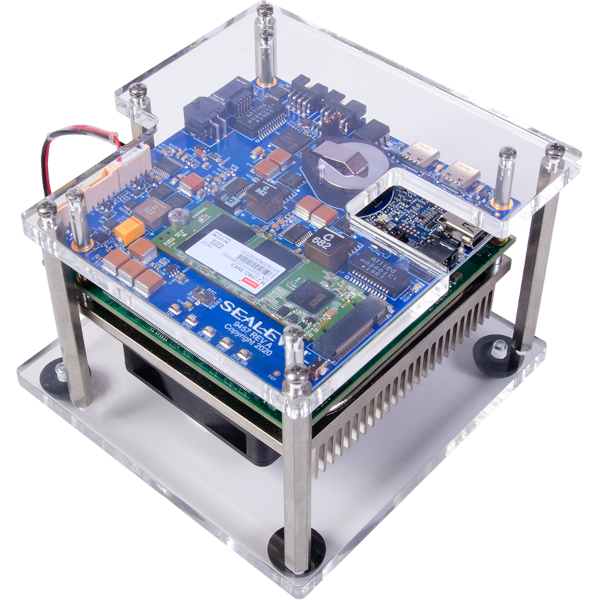

- Carrier Board, Com Modul og Plexiglass -demonstrationskabel
- 128 GB M.2 SSD installeret
- 5V ventilator med 5 pin molex -stikkabel installeret i indkapsling
- Molex -stik til 2 DE9 -stikkabel
- (2) 10-positionsstik til RJ45-kabler
- Tænd / sluk -knap og LED Kabel
- (2) pin til 4 pin molex kabler, 14,00 ″ (Vare #CA471)
- 10-positionsstik til flyvende kundeemner, 11.81 ”
- )
- Mini DisplayPort Mand til HDMI Mandkabel, 3 ′
- 60W, 21V strømforsyning
Funktioner
- Designet til Congatec® Conga-TC370 Com Express-familie
- 0ºC til 70ºC bredt driftstemperaturområde
- (2) 10/100/1000 Gigabit Ethernet -overskrifter
- (2) USB 3.0 Type-C-stik
- (3) USB 2.0 -overskrifter
- (4) GPIO -overskrifter
- (1) RS-232 overskrifter
- (1) UART -interface)
- (1) Mini DisplayPort -stik
- (1) M.2 SATA SSD -interface
- Ombord LED -indikatorer for magt og COM -aktivitet
- Realtidsur
- 21VDC-input med låsning af 4-position Molex Micro Fit Connector
- 95 x 95 mm dimensioner
- Inkluderer Carrier Board, COM -modul, demonstrationskabel og kabler
specifikationer
| Dimensioner | 3,74 "(L) x 3,74" (W) |
|---|---|
| Fugtighedsområde | 10-90% relativ fugtighed, ikke-kondensering |
| Driftstemperatur | 0 ° C til 70 ° C (32 ° F til 158 ° F) |
| Stuetemperatur | -40 ° C til 105 ° C (-40 ° F til 221 ° F) |
| Strømbehov | 20.5 VDC - 31.0 VDC (begrænset til 5A) |
For mere information: Havoverfladen
