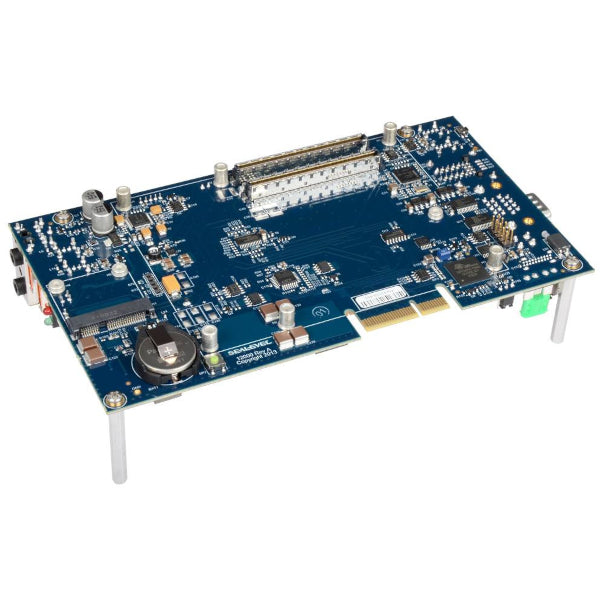

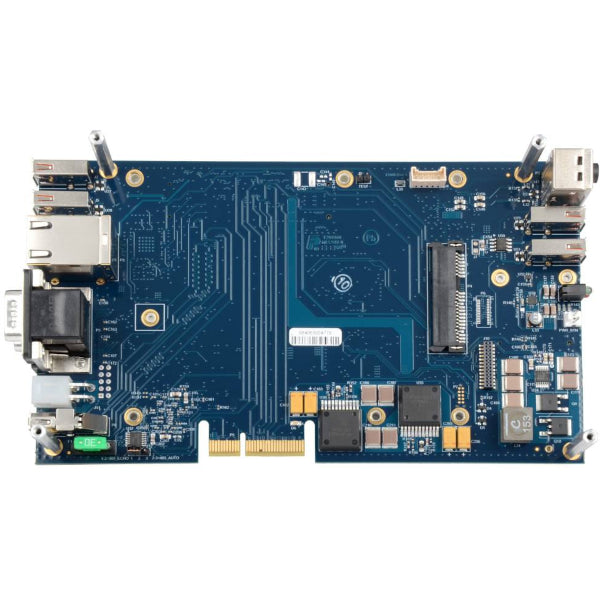

Sealevel 12000 Com Express Carrier Board
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
- Com Express Type 6 Reference Carrier Board
- Understøtter grundlæggende og kompakte type 6 com Express -moduler, der er i overensstemmelse med PicMG Com Express Revision 2.0
- To 220-polet Com Express Type 6-stik
- PCI Express Half-Size Mini Card Slot understøtter valgfri trådløs grænseflade og andre ekspansionsmoduler
- Inkluderer Carrier Board, 2,5 ″ drevbeslag og fire 1,5 ″ standoffs
Oplev mulighederne
Mere information
Beskrivelse
SEALEVEL 12000 understøtter grundlæggende og kompakt type 6 Com Express -moduler. Standardfunktioner inkluderer fem USB 2.0, to RS-232, en RS-485, dobbelt Gigabit Ethernet, SATA, DisplayPort, og lydgrænseflader. Specifikke funktioner er Com Express modulafhængigt.
Sealevel's 12000 forenkler softwareudvikling og prototype, mens målapplikationsbestyrelsen er designet. Udnyt SEALEVEVEs Carrier Board Development Services for den hurtigste tid til at markedsføre. Vores omfattende bibliotek med bevist I/o kredsløb inklusive serie, analog, og Digital Funktionalitet forenkler designprocessen og kan let optimeres til at imødekomme det specifikke I/o tælle, spænding Områder og stik -typer, der kræves til din applikation.
Funktioner
- Com Express Type 6 Reference Carrier Board
- Understøtter grundlæggende og kompakte type 6 com Express -moduler, der er i overensstemmelse med PicMG Com Express Revision 2.0

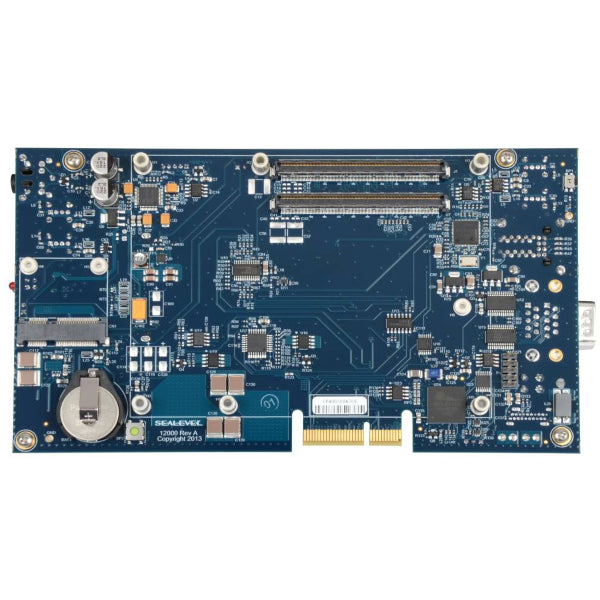

- To 220-polet Com Express Type 6-stik
- PCI Express Half-Size Mini Card Slot understøtter valgfri trådløs grænseflade og andre ekspansionsmoduler

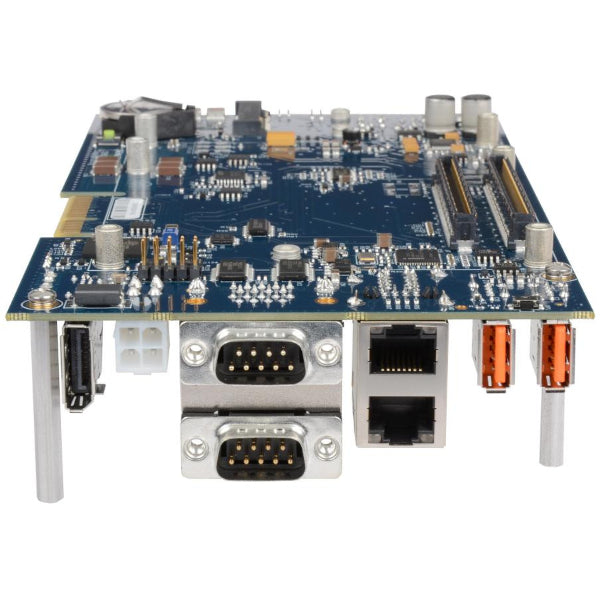

- To Gigabit (10/10/1000BASET) Ethernet RJ45 -porte
- Fire højhensidelses type A USB 2.0-porte; En 5-polet USB 2.0-overskrift
- To DB9M RS-232 serielle porte; En 10-polet header til RS-485 seriel grænseflade
- Mode Vælg jumper til RS-485 Auto-Aktiver/Echo
- En displayport -grænseflade
- Et SATA -stik (modulafhængig)
- Diagnostiske lysdioder ombord for bestyrelsesstyrke og SATA -aktivitet
- Integreret IDT High Definition Audio Codec

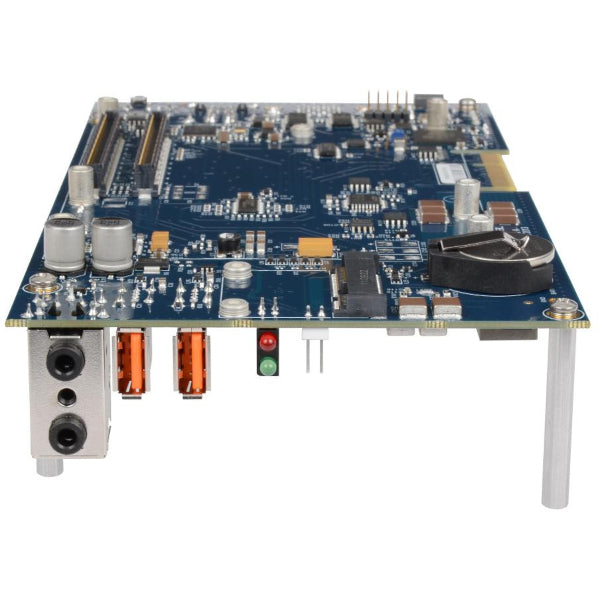

- To 3,5 mm stik til lydlinje og linje ud
- Bredtemperatur 2032 knapcelle til modul RTC-sikkerhedskopi
- Separat Com Express -modul og nulstillingsknapper til systemet
- HEADER FOR STROFFIKT
- 18-36VDC Input Power Range (smeltet på 30A) med Molex (39-01-2040) Mating Connector
- Inkluderer Carrier Board, 2,5 ″ drevbeslag og fire 1,5 ″ standoffs
specifikationer
| Dimensioner | 8.00 "(L) x 4,35" (W) |
|---|---|
| Fugtighedsområde | 10-90% relativ fugtighed, ikke-kondensering |
| Driftstemperatur | -40 ° C til 85 ° C (-40 ° F til 185 ° F) |
| Strømbehov | 18-36VDC input rækkevidde (smeltet ved 30A) |
| Stuetemperatur | -40 ° C til 105 ° C (-40 ° F til 221 ° F) |
For mere information: Havoverfladen
