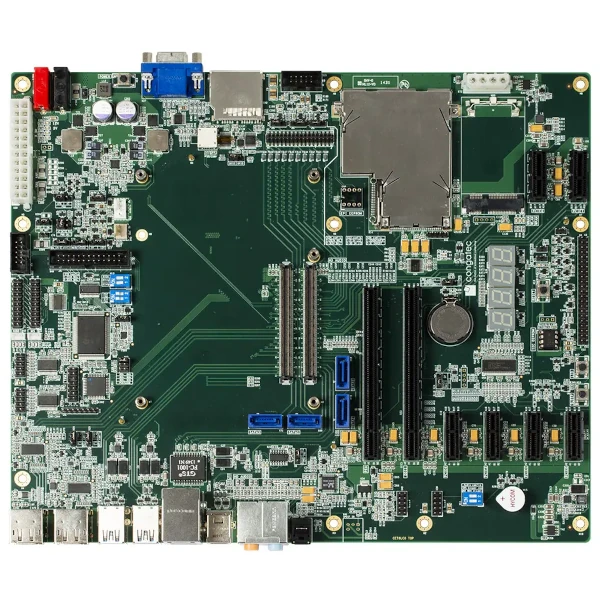

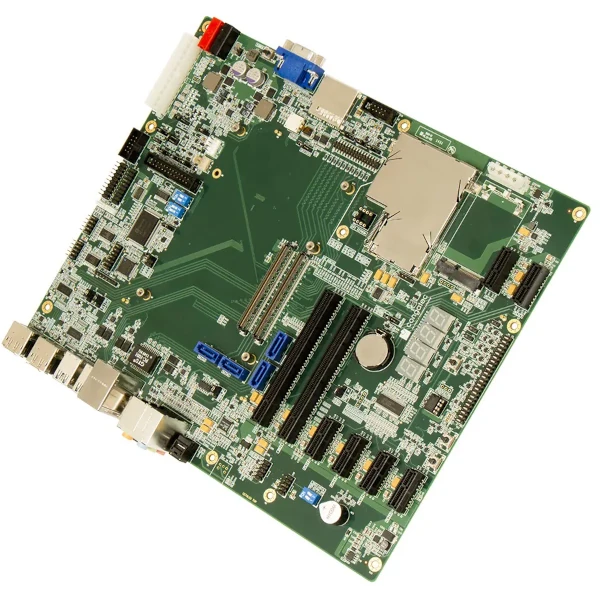

SEALEVAL TEVAL2 Com Express Carrier Board
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
- Com Express Type 6 Reference Carrier Board
- Understøtter grundlæggende og kompakte type 6 com Express -moduler
- Inkluderer forskellige I/O -indstillinger
- Forenkler softwareudvikling og prototype
- Specifikke funktioner er com Express Module Dependent
Oplev mulighederne
Mere information
Beskrivelse
SEALEVAL TEVAL2 understøtter grundlæggende og kompakt type 6 Com Express -moduler. Standardfunktioner inkluderer seks PCI Express X1 -slots, en PCI Express X4 Slot, One PCI Express (PEG) X16 Slot, One Mini PCI Express Slot, One Express Card Socket og et SD -kortstik. Carrier Board inkluderer stik til Digital og Analog Video, USB, Ethernet, SATA, GPIO/SDIO, serielle og lydgrænseflader. Specifikke funktioner er Com Express modulafhængigt.
Teval2 Carrier Board forenkler softwareudvikling og prototype, mens målapplikationsbestyrelsen er designet. Udnyt SEALEVEVEs Carrier Board Development Services for den hurtigste tid til at markedsføre. Vores omfattende bibliotek med bevist I/o kredsløb inklusive serie, analog, og Digital Funktionalitet forenkler designprocessen, som let kan optimeres til at imødekomme det specifikke I/o tælle, spænding Områder og stik -typer, der kræves til din applikation.
Funktioner
- Com Express Type 6 Reference Carrier Board
- Understøtter grundlæggende og kompakte type 6 com Express -moduler
- Inkluderer seks PCI Express X1 -slots, en X4 -slot og en X16 (PEG) slot
- Inkluderer en mini PCI Express Half/fuld størrelse
- Inkluderer et Express -kortstik
- Inkluderer et SD -kortstik
- Inkluderer en M.2 -nøgle B -stik (understøtter 3042, 2260, 2280)
- Tre dobbelt-mode displayport-stik (EDP, LVDS, VGA)
- En digital display -grænseflader (DDI/SDVO) Slot Supporting DisplayPort, HDMI og DVI -skærme
- Integreret High Definition Audio Codec
- Integreret GPIO/SDIO -interface
- Diagnostiske LED'er ombord til BIOS postkodedata
- To 220-polet Com Express Type 6-stik
- En DB15 til analog VGA -skærm
- En 34-polet header til LVD'er
- En 10-polet header til LCD-baggrundsbelysning
- Fire SATA -stik (Satadom -support, modulafhængig)
- En Gigabit (10/10/1000BASET) Ethernet RJ45 Port, SDP Header
- Fire USB 3.1 Type A, to USB 2.0 Type A og en USB -klienttype B -porte
- To 10-polede overskrifter til serielle grænseflader (RS-232/422/485, RS-232, Can Bus)
- To 3,5 mm-stik til mikrofon/lydlinje og linje-out, en optisk S/PDIF-output og ekstern codec-header
- En 10-polet header til smart batteristyringskommunikation
- Debug Post Display, Beeper, Bios SPI Socket
- Yderligere stik til 12V DC -strømindgang (4 mm bananstik), harddiskkraft og strøm/nulstilling/søvnknapper
- Carrier Board arbejder med Standard ATX (24-PIN) strømforsyninger
specifikationer
| Bios | Diagnostiske LED'er for BIOS POST -data |
|---|---|
| Dimensioner | 11.6 "(L) x 9.6" (W) |
| Fugtighedsområde | 10-90% relativ fugtighed, ikke-kondensering |
| Driftstemperatur | 0 ° C til 60 ° C (32 ° F til 140 ° F) |
| Strømbehov | Standard ATX -strømforsyning |
| Stuetemperatur | -20 ° C til 80 ° C (-4 ° F til 176 ° F) |
For mere information: Havoverfladen
