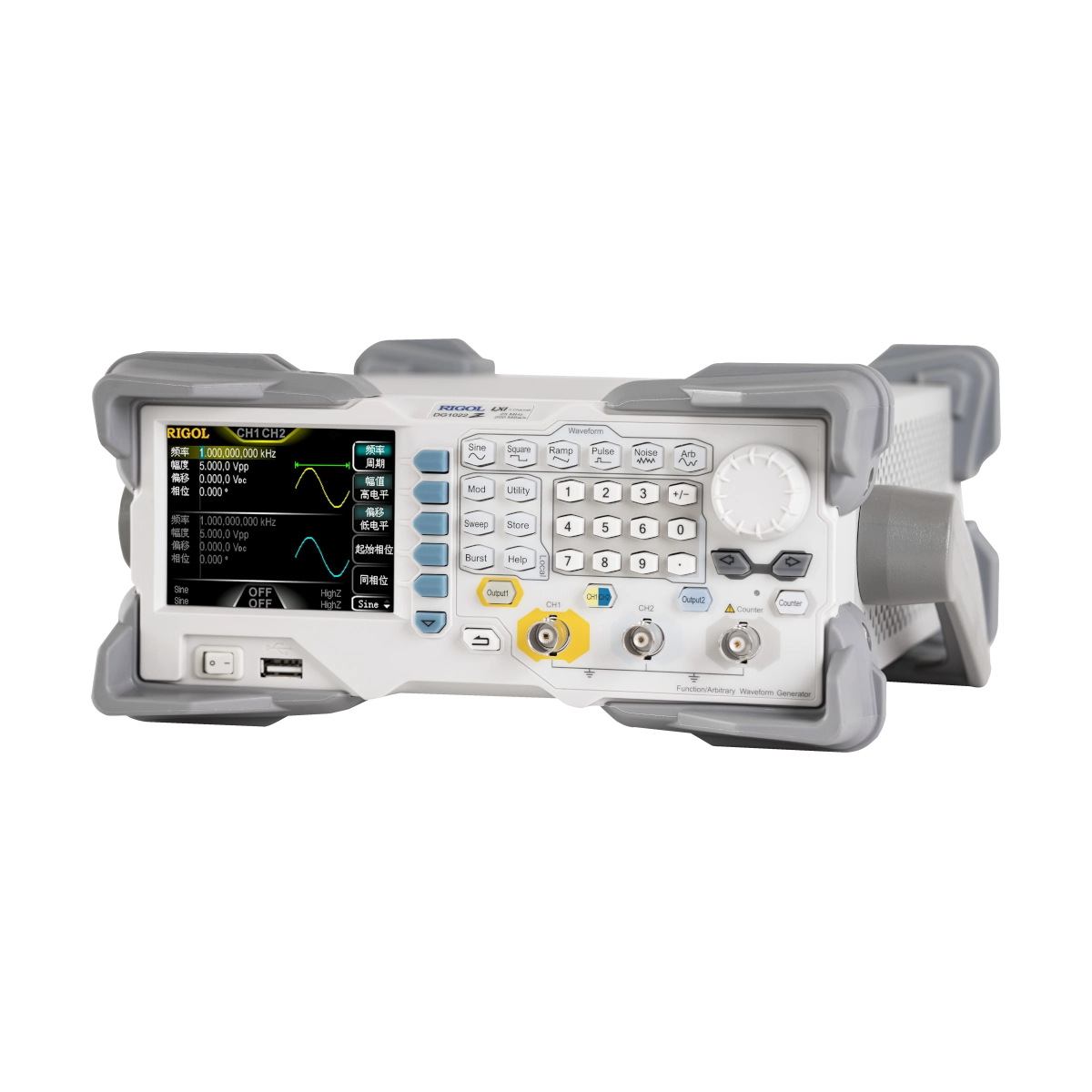

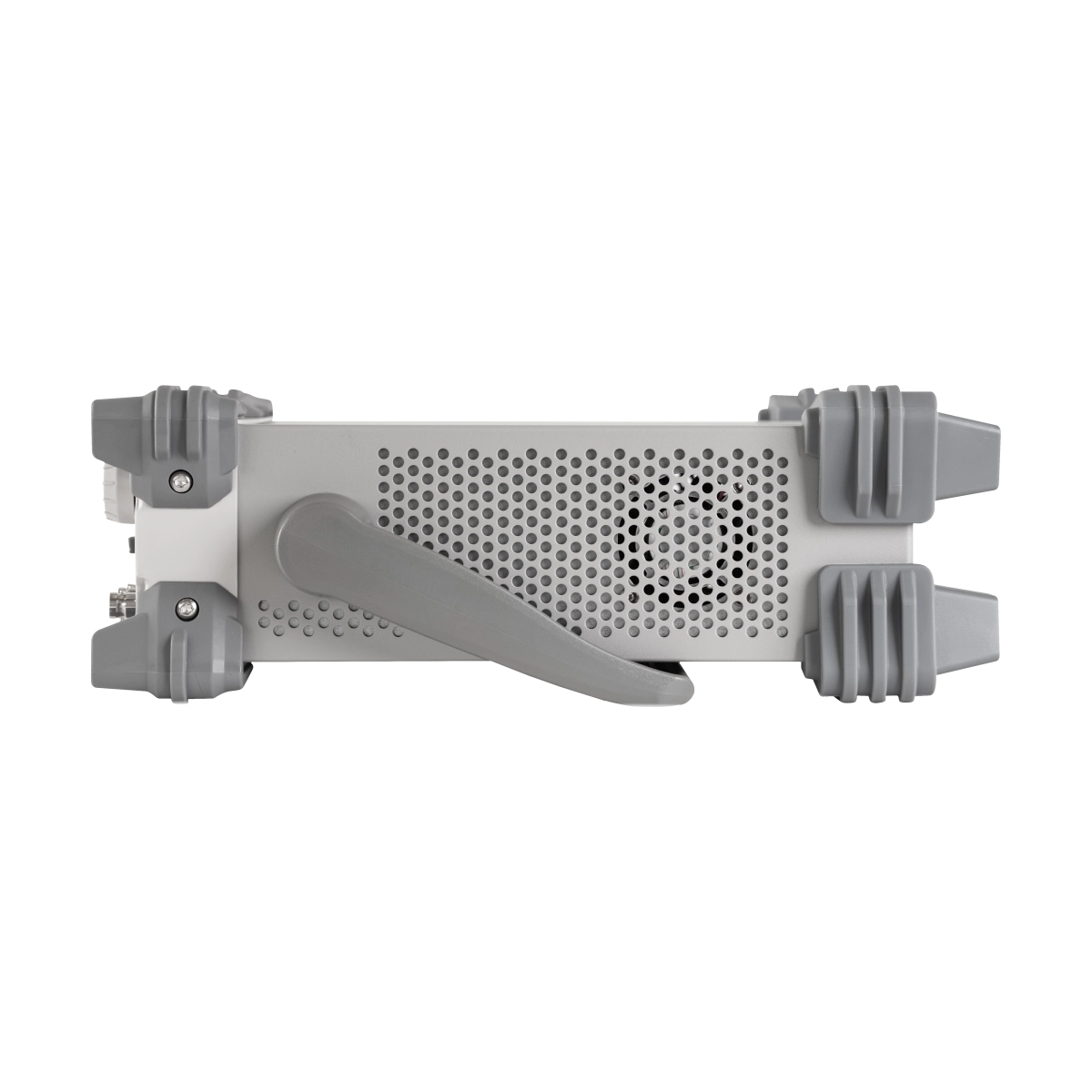

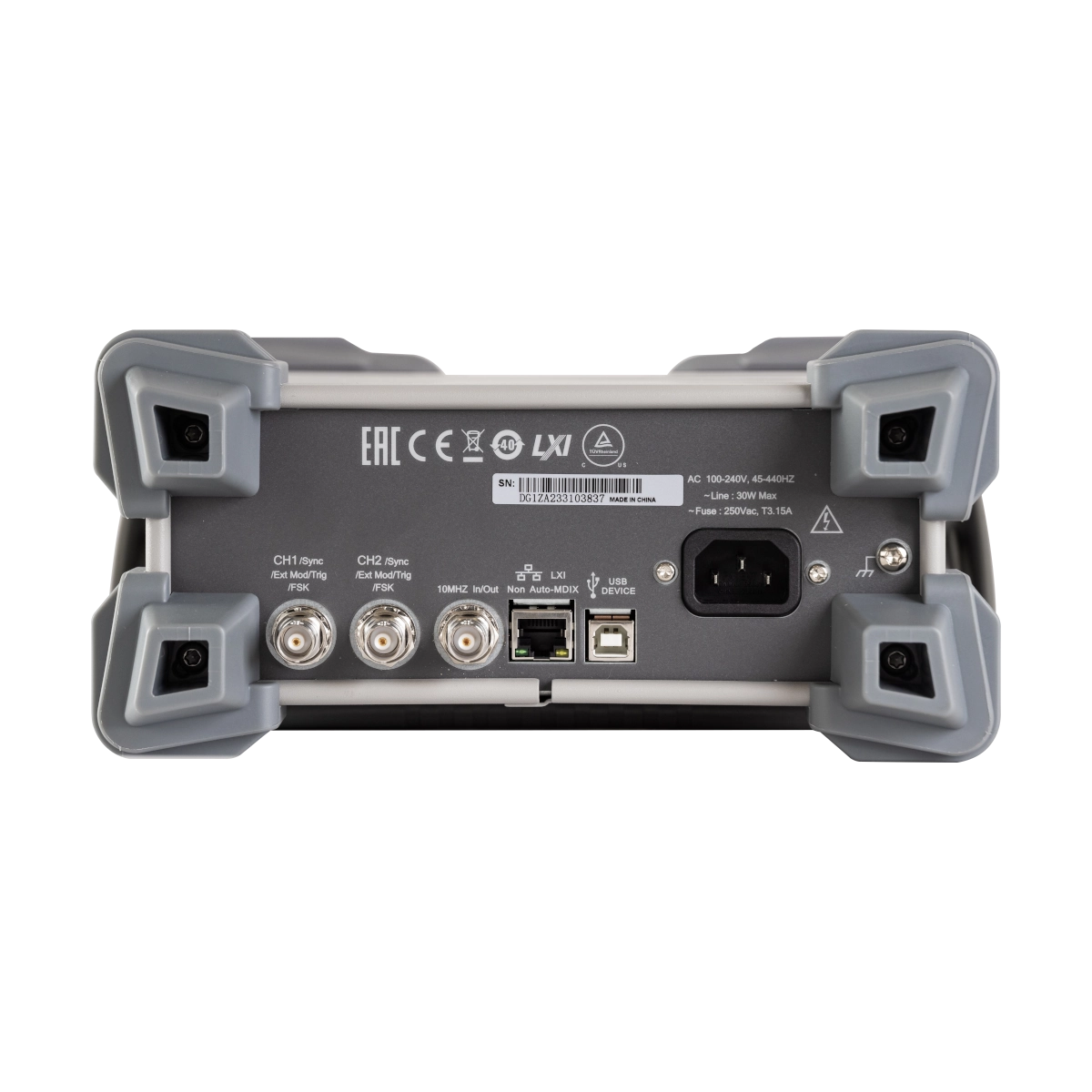

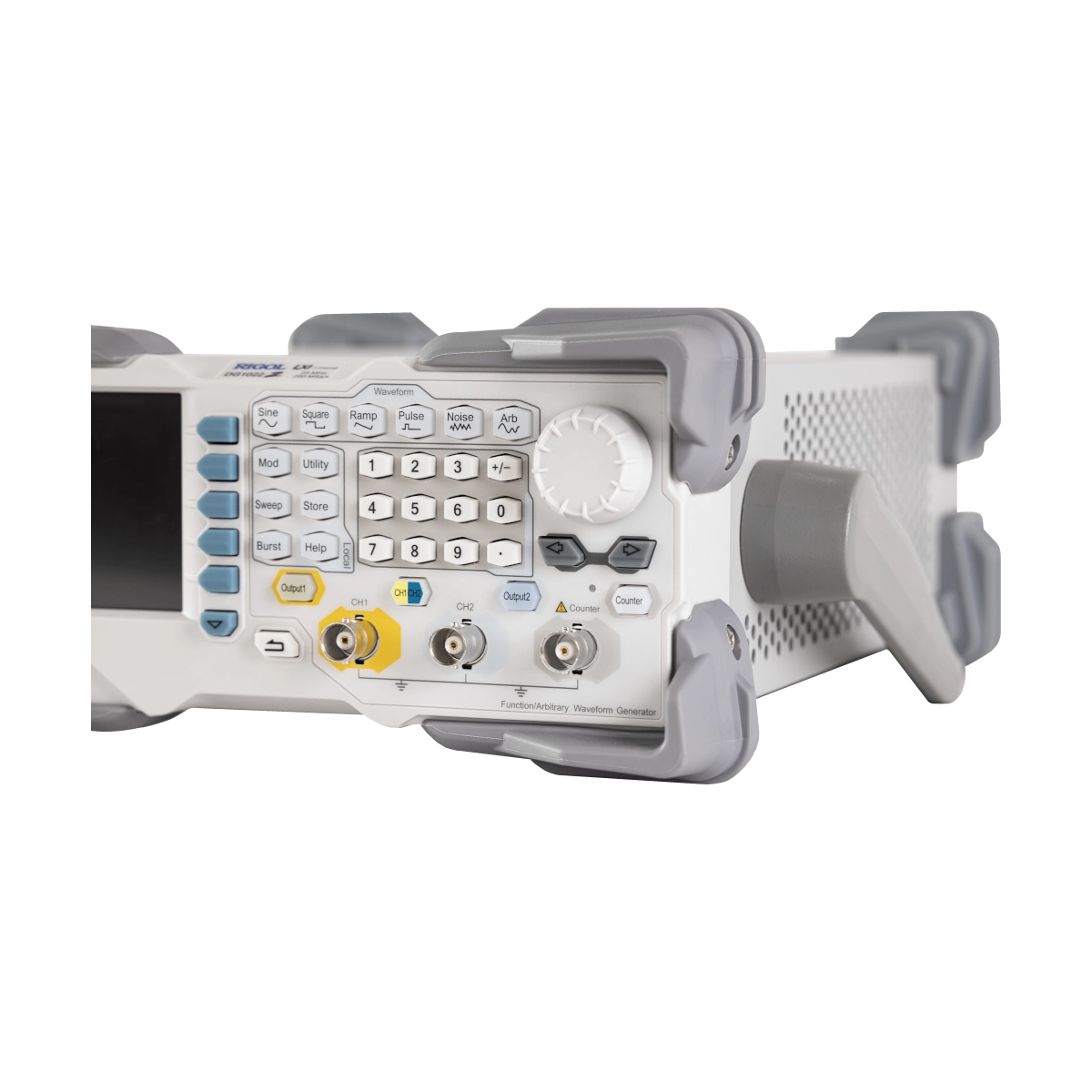

RIGOL DG1022Z 25 MHz Waveform Generator
Brug vores chat til personlig support eller kontakt os via +45 31 33 18 19 eller salg@GOmeasure.dk
- Maksimal udgangsfrekvens: 25MHz
- Sampling hastighed: 200 Msa/s
- Lodret opløsning: 14 bit
- Antal kanaler: 2CH
- Vilkårlig bølgeformlængde: 2M (16M opt.)
%0A
){kind=link}
Opdag mulighederne
Mere information
Beskrivelse
SiFi teknologi
RIGOLs innovative Sifi-teknologi kan generere enhver bølgeform punkt for punkt, uforvrænget gendannelsessignal, nøjagtig og justerbar samplinghastighed, reducere signaljitteren genereret af traditionel DDS-signalkilde, og jitteren kan være så lav som 200ps.
Indbygget 160 vilkårlige bølger
Som vi alle ved, inkluderer RIGOLs bølgeformsgenerator mange populære brugerdefinerede bølgeformstyper, som kan begrænse bølgeformskabelse til enhver virkelig applikation. dg1000z fortsætter denne trend ved at inkludere mere end 160 forskellige signalformer, som alle er tilgængelige fra frontpanelets valgmenu.
Sweep-funktion og burst-tilstand
Det understøtter scanning af output fra lav frekvens til høj frekvens eller fra høj frekvens til lav frekvens. Scanningstypen omfatter lineær, logaritmisk og trin. Den kan indstille "markerings"-frekvensen for at imødekomme behovene for mere amplitude-frekvenstestapplikationer. Burst mode funktion giver N-cyklus, uendelig og gating tre typer pulsstrenge.
Multipel analog og digital modulation
Modulationstyper omfatter am, FM, PM, ask, FSK, PSK og PWM og understøtter interne og eksterne moduleringskilder for at imødekomme behovene for mere undervisnings- eller kommunikationssystemtest.
Harmonisk generator
Indbygget 8. harmonisk generatorfunktion, udsender den harmoniske med specificerede tider, amplitude og fase, som normalt bruges i testen af harmonisk detektionsudstyr eller harmonisk filterudstyr.
Waveform Overlay & Kanalsporing
Det kan stable den specificerede frekvens og procentvise amplitudebølgeform på basisbølgen til output; når kanalsporingsfunktionen er slået til, kan alle parametre for dobbeltkanalen opdateres i henhold til brugerens konfiguration på samme tid
Indbygget 7-bit frekvensmåler
Det giver en 7-bit frekvensmålerfunktion, som kan måle frekvens, periode, driftscyklus, positiv pulsbredde, negativ pulsbredde og andre parametre for eksternt inputsignal og understøtter statistikken over måleresultater. Frekvensmåleren kan arbejde samtidigt med dobbeltkanaludgangen.
Specifikationer
Dokumenter
Muligheder
Video
SiFi teknologi
RIGOLs innovative Sifi-teknologi kan generere enhver bølgeform punkt for punkt, uforvrænget gendannelsessignal, nøjagtig og justerbar samplinghastighed, reducere signaljitteren genereret af traditionel DDS-signalkilde, og jitteren kan være så lav som 200ps.
Indbygget 160 vilkårlige bølger
Som vi alle ved, inkluderer RIGOLs bølgeformsgenerator mange populære brugerdefinerede bølgeformstyper, som kan begrænse bølgeformskabelse til enhver virkelig applikation. dg1000z fortsætter denne trend ved at inkludere mere end 160 forskellige signalformer, som alle er tilgængelige fra frontpanelets valgmenu.
Sweep-funktion og burst-tilstand
Det understøtter scanning af output fra lav frekvens til høj frekvens eller fra høj frekvens til lav frekvens. Scanningstypen omfatter lineær, logaritmisk og trin. Den kan indstille "markerings"-frekvensen for at imødekomme behovene for mere amplitude-frekvenstestapplikationer. Burst mode funktion giver N-cyklus, uendelig og gating tre typer pulsstrenge.
Multipel analog og digital modulation
Modulationstyper omfatter am, FM, PM, ask, FSK, PSK og PWM og understøtter interne og eksterne moduleringskilder for at imødekomme behovene for mere undervisnings- eller kommunikationssystemtest.
Harmonisk generator
Indbygget 8. harmonisk generatorfunktion, udsender den harmoniske med specificerede tider, amplitude og fase, som normalt bruges i testen af harmonisk detektionsudstyr eller harmonisk filterudstyr.
Waveform Overlay & Kanalsporing
Det kan stable den specificerede frekvens og procentvise amplitudebølgeform på basisbølgen til output; når kanalsporingsfunktionen er slået til, kan alle parametre for dobbeltkanalen opdateres i henhold til brugerens konfiguration på samme tid
Indbygget 7-bit frekvensmåler
Det giver en 7-bit frekvensmålerfunktion, som kan måle frekvens, periode, driftscyklus, positiv pulsbredde, negativ pulsbredde og andre parametre for eksternt inputsignal og understøtter statistikken over måleresultater. Frekvensmåleren kan arbejde samtidigt med dobbeltkanaludgangen.
