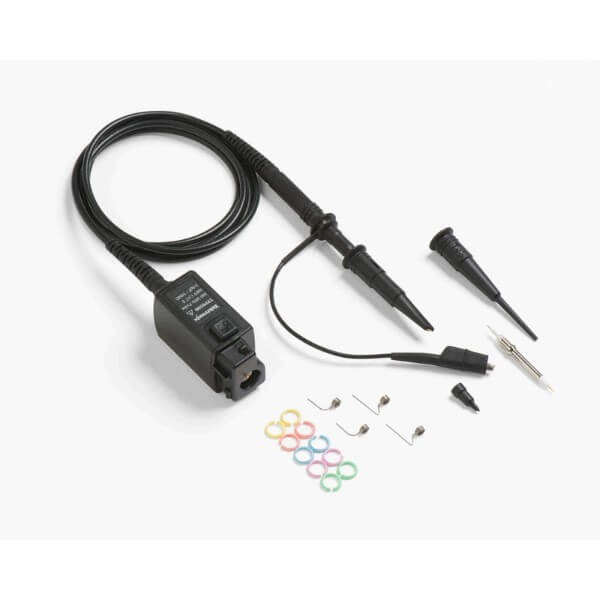

Ny Tektronix TPP0500B passiv Probe
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
- Dæmpning - 10x
- Båndbredde - 500 MHz
- Inputimpedans - 10 MΩ || 3,9 pf
- Maksimal spænding - 300 VRMS CAT II
Oplev mulighederne
Mere information
Beskrivelse
TPP1000, TPP0500B, TPP0502 og TPP0250 modeller er høj båndbredde, generel formål Prober Fra Tektronix, der tilbyder gennembrudspecifikationer, der tidligere var urealiseret i denne produktklasse. Designet til brug med Tektronix MDO3000, MDO4000, MSO/DPO5000 og 5 -serie MSO -serie oscilloskoper, disse Prober Giv op til 1 GHz analog båndbredde med mindre end 3,9 pf kapacitiv belastning.
Nøgleprestationsspecifikationer
- 1 GHz, 500 MHz og 250 MHz Probe Båndbredde modeller
- <4 PF -indgangskapacitans
- 10x og 2x dæmpningsfaktor
- 300 V Cat II indgangsspænding
- Designet til brug med MDO3000, MDO4000, MSO/DPO5000 og 5 -serien MSO -serie oscilloskoper
Nøglefunktioner
- Kompakt Probe Hoved for at undersøge små geometri kredsløbselementer
- Lille Probe krop for forbedret synlighed til enheds-under-testen
- Stivt tip til sikker enheds-under-testforbindelse
- Lille MMCX Udskiftelig spidspatron til sikker håndfri forbindelse (kun TPP1000)
- 0,1 "(2,54 mm) og 0,062" (1,57 mm) firkantet pin-adaptere fastgøres til MMCX-spidspatronen for let håndfri forbindelse til firkantede pin-overskrifter og på tværs af 0402 komponenter (kun TPP1000)
- Udskiftelig Probe Tippatroner
- Stort tilbehør sæt til alsidig forbindelse
Forbindelse
- Integreret oscilloskop og Probe Målesystem giver intelligent kommunikation, der automatisk skalerer og justerer enheder på oscilloskopskærmen for at matche Probe Dæmpning
- Indbygget AC-kompensation optimerer signalvejen over hele frekvensområdet
Applikationer
- Enheder med lav effekt
- Service
- Fremstillingsteknisk test
- Forskning og udvikling
Præcis højhastigheds passiv sondering
De ekstremt lave kapacitive belastningsgrænser begrænser bivirkninger på dine kredsløb og er mere tilgivende for længere jordledninger. Og med Probe's brede båndbredde, kan du se de højfrekvente komponenter i dit signal, som er kritisk for højhastighedsapplikationer. TPP1000, TPP0500B og TPP0250 passiv spænding Prober Tilby alle fordelene ved generel formål Prober Som et højt dynamisk interval, fleksible forbindelsesmuligheder og robust mekanisk design, samtidig med at de giver ydeevne for aktiv Prober.
Præcis lav spænding
TPP0502 tilbyder branchens højeste båndbredde (500 MHz) og laveste dæmpningsfaktor (2x) til foretagne lavspændingsmålinger såsom krusning, en fælles måling af output af strømforsyninger. Den lave kapacitive belastning af TPP0502 betyder, at lange jordledninger også kan bruges på dette Probe Med minimal indflydelse på målekvaliteten, giver dagens ingeniør fleksibiliteten til at bevæge sig rundt i deres design uden at bekymre sig om jordlyggelængde.
For mere information: Tektronix
