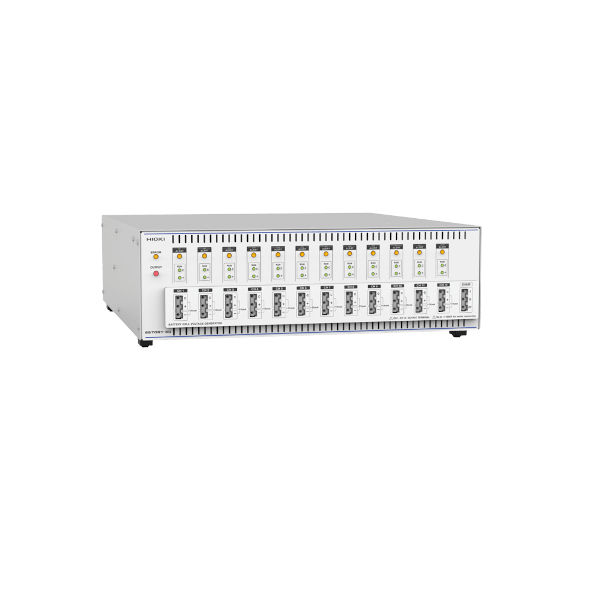

Hioki SS7081-50 Battericelle Spændingsgenerator
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller salg@GOmeasure.dk
Effektivt og sikkert validere batteristyringssystemer
Opdag mulighederne
Mere information
Beskrivelse
Hioki SS7081-50 er en 12-kanals battericelle spændingsgenerator, der leverer strømforsyning, elektronisk belastning og DMM-funktionalitet i en enkelt pakke. Systemets enkle arkitektur gør det sikrere, mere overkommeligt og mere produktivt end nogensinde før at opbygge et miljø til validering af BMS (*1) funktionalitet.
At opbygge et miljø til validering af BMS-funktionalitet har aldrig været nemmere.
Vi præsenterer en 12-kanals battericelle spændingsgenerator, der leverer strømforsyning, elektronisk belastning og DMM-funktionalitet i en enkelt pakke.
SS7081-50's enkle arkitektur gør det mere overkommeligt og produktivt end nogensinde før at opbygge et miljø til validering af BMS-funktionalitet.
Sikrere end at bruge faktiske batterier og separate strømforsyninger.
- Simuler celleadfærd i individuelle kanaler, med 12 kanaler pr. SS7081-50 enhed
- Opbyg et storskala modulmiljø med en seriel spænding på 1000 V (5 V/kanal × 200 kanaler = 1000 V)
- Simuler celleanomalier, der ville udgøre en brandrisiko, hvis der blev brugt faktiske batterier
- Simuler åbne ledningsfejl mellem kanalerne og BMS
- Simuler kortslutninger i celler
Høj præcision, høj nøjagtighed output og testning.
- Simuler celleadfærd ved hjælp af høj-præcisions spændingsoutput
- Udnyt cellebalancering fra -1 A til 1 A med to-kvadrant output spændinger
- Høj-præcision, høj nøjagtighed spændings- og strøm måling
- Mål mikroskopiske strømme ved hjælp af 100 µA området (til BMS mørk strøm og cellebalanceringskredsløb lækagestrøm)
Forenkle evalueringen med den medfølgende PC-applikation.
- Kontroller op til ti SS7081-50 enheder
- Automatiser testning ved at oprette sekvenser af de simulerede tilstande, du ønsker at genskabe
Grundlæggende specifikationer
Nøjagtighed garanteret: 1 år
| Antal kanaler | 12 | |||||
|---|---|---|---|---|---|---|
| Maksimale seriekoblinger | Seriekoblinger af instrumentet op til og med en maksimal seriel udgangsspænding på 1000 V | |||||
| Udgiftsområde | DC spænding: 0.0000 V til 5.0250 V (indstillet uafhængigt for alle kanaler) Maksimal udgangsstrøm: ±1.00000 A (indstillet uafhængigt for alle kanaler) | |||||
| Måleområde | DC spænding: -0.00100 V til 5.10000 V DC strøm (2-område arkitektur): ±1.20000 A (1 A område) ±120.0000 µA (100 µA område) | |||||
| Integreringstid | 1 PLC (50 Hz: 20 ms; 60 Hz: 16.7 ms) × antal glatningsiterationer (bruger-konfigureret) | |||||
| Spændingsudgangsnøjagtighed | ±0.0150% af indstillingen ±500 µV | |||||
| Spændingsmålenøjagtighed | ±0.0100% af aflæsningen ±100 µV | |||||
| Strømmålenøjagtighed | 1 A område: ±0.0700% af aflæsningen ±100 µA 100 µA område: ±0.0350% af aflæsningen ±10 nA | |||||
| Grænseflader | LAN | |||||
| Strømforsyning | Universal (100 V til 240 V AC), 50 Hz / 60 Hz | |||||
| Mål og vægt | 430 (16.93 in)B × 132 (5.20 in)H × 483 (19.02 in)D, 10,3 kg (363,3 oz.) | |||||
| Inkluderede tilbehør | Brugermanual × 1, strømkabel × 1, rackramme × 1, disk med computerapplikation × 1 (Tilgængelig inden for anvendelses specifikationerne) | |||||
Nøglefunktioner
- Byg et meget præcist BMS (*1) valideringsmiljø nemt og sikkert
- Brug som spændingsgenerator eller simuleret batteri i stedet for faktiske batterier og strømforsyninger for at etablere et effektivt testmiljø
*1:BMS: Batteristyringssystem
For mere information: Hioki
Specifikationer
Dokumenter
Datablad:
Muligheder
Model nr. (Ordrekode)
| SS7081-50 |
|---|
Kontrol-PC, kontrolsoftware, BMS-kabling osv. er ikke inkluderet.
