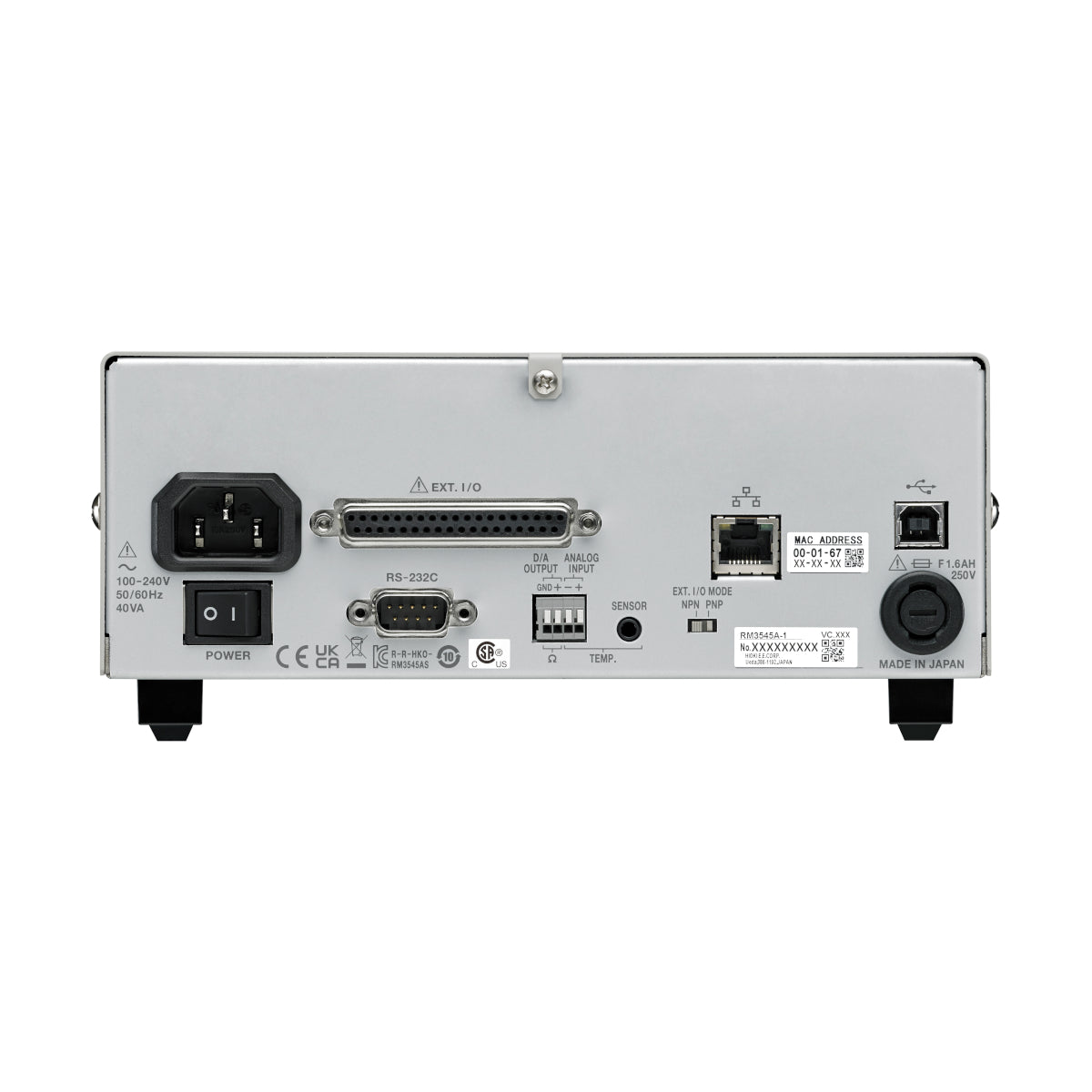

Hioki RM3545 Modstand HiTester

Efterhånden som elektrisk mobilitet vinder popularitet, udvikler producenter komponenter til højere strømme og spændinger. Da selv minimale mængder modstand kan have en betydelig indvirkning på energieffektivitet og sikkerhed, kræves der mere præcis kvalitetskontrol med fokus på modstand. Modstandsmåleren RM3545A muliggør præcise modstandsmålinger og er velegnet til forskellige anvendelser i udviklings- og produktionslinjer.

Håndter forbindelseskvalitet i svejste materialer og andre dele kvantitativt

Kvantitativt verificere svejsekvalitet og svejsemethoder i EV-strømkabler og andre dele

Brug målinger som indikatorer for termisk design og energistyring

Brug præcise modstandsmålinger til at simulere varmetab og energieffektivitet

Øg produktiviteten ved at integrere instrumentet i automatisk testudstyr

Integrer instrumentet i et system uden at skulle bekymre dig om ledningsmodstand eller kontaktmodstand. Instrumentet er ideelt til brug i højhastigheds 100% inspektioner

Nøglefunktioner

• 0,045% grundlæggende nøjagtighed, 1 nΩ maks. opløsning, 1A maks. teststrøm
• Mål fra 1 nΩ (teststrøm 1 A) til 1200 MΩ
• Udstyret med avancerede funktioner, der sikrer præcise modstandsmålinger (OVC, temperaturmåling og korrektion funktion)
• RM3545A-2 kan udstyres med op til to valgfri Z3003 multiplexer-enheder, hvilket gør det muligt at måle op til 20 kanaler (ved hjælp af 4-terminal metoden)
• Høj modstandstolerance muliggør problemfri integration i et automatisk testsystem, hvilket eliminerer bekymringer om lednings- eller kontaktmodstand
• Avanceret kontaktkontrol, komparatorfunktion, kontrol- og kommunikationsfunktioner

Mål lave modstandsværdier med høj præcision og høj, 1 nΩ opløsning

Elektrisk modstand måles ved at føre en strøm gennem et målemål såsom en svejsning. Bestå og fejldomme genereres baseret på variation i modstandsværdier. En typisk lavmodstandssvejsning kan have en modstand, der spænder fra 10 μΩ til 100 μΩ. Modstandsmåleren RM3545A giver et 1000 μΩ område og 1 nΩ opløsning, hvilket gør det muligt at måle lave modstandsværdier med en høj grad af præcision. Hvis en svejsning er utilstrækkelig, vil dens modstandsværdi overstige den for en ikke-defekt svejsning. Bestå og fejleresultater genereres for ikke-defekte og defekte svejsninger baseret på minimale forskelle i deres modstandsværdier. Svejsekvalitet kan håndteres kvantitativt for alle svejsninger, der passerer gennem en produktionslinje, hvilket sikrer sporbarhed.

Sikre præcision i modstandsmåling

Offset spændingskorrektionsfunktion (OVC)

Ved måling af lav modstand, på grund af den spænding, der genereres, når forskellige metaller kommer i kontakt med hinanden (kendt som elektromagnetisk kraft, eller EMF), kan måleværdierne være ustabile. Hioki RM3545A er bygget ind med en Offset Voltage Compensation (OVC) funktion til at korrigere for virkningerne af EMF, hvilket gør instrumentet ideelt til at måle lav modstand ved svejsepunkter af samleskinner.

Temperaturkoefficient for modstand

Modstandsværdierne varierer med temperaturen. For at sikre konsekvent testning med en modstandsmåler er det nødvendigt at eliminere virkningerne af temperaturen. RM3545A har dig dækket.

Temperaturkorrektionsfunktion (TC)

Temperaturkorrektionsfunktioner kan konvertere målinger til modstandsværdier ved en brugerspecificeret referencetemperatur og vise resultaterne, selv for materialer som kobbertråd, hvis modstand varierer med temperaturen. RM3545A's temperaturkorrektionsfunktion konverterer den målte modstandsværdi Rt ved den aktuelle temperatur t til modstandsværdien Rt0 ved reference temperaturen t0, som vist i figuren. Temperatursensoren Z2001 (medfølgende tilbehør) bruges til at udføre temperaturkorrektion.

Temperaturmålefunktion

Når man bruger temperatursensoren Z2001, kan instrumentet måle temperaturen med en høj grad af præcision (±0,5°C). Det kan også acceptere analog input fra et strålingstermometer (0 V til 2 V).

Temperaturkonvertering (ΔT) funktion

Denne funktion beregner og viser temperaturstigningen fra den målte modstands værdi og omgivelsestemperaturen.

Produktionlinie-klar banebrydende funktioner

Multikanal, én enhed: muliggøres af den installerede multiplexer i RM3545A-2

RM3545A-2 kan udstyres med op til to valgfri Z3003 Multiplexer-enheder, hvilket giver mulighed for at måle op til 20 kanaler (ved hjælp af 4-terminal metoden). Desuden kan instrumentet rumme op til 132 kanaler (ved hjælp af 4-terminal metoden), når det kombineres med Switch Mainframe SW1002. Dette svarer til markedets efterspørgsel efter omkostningseffektive og pladsbesparende løsninger.

Indbygget i et automatisk testsystem uden at bekymre sig om ledningsmodstand eller kontaktmodstand

Her er de vigtigste funktioner i, hvordan RM3545A revolutionerer automatiseret testning i modstandsmåling.

Høj ledningsmodstandstolerance

Præcise målinger af lav modstand kræver et højpræcisionsområde med en stor målestrøm, men der opstår udfordringer på grund af kabelføring og Probe kontaktmodstand, kendt som ledningsmodstande. RM3545A, med sin højere ledningsmodstandstolerance, overvinder disse udfordringer og sikrer problemfri integration i andre systemer uden bekymringer om lednings- eller kontaktmodstand.

LAN-interface

Instrumentet leveres også som standard med en LAN-interface, så det nemt kan udveksle data med andre enheder som computere og PLC'er.

Hurtig målehastighed

Hurtig målehastighed (21 ms), der vil fremskynde testene og dermed produktionshastigheden.

Forbedring af driften med avancerede udstyrs kontrol og kommunikation

Effektive udstyrskontroller og kommunikation er afgørende for driftspræstationen. Denne alsidige række af funktioner forbedrer brugeroplevelsen og forenkler vanskelige opgaver. Udforsk de aspekter, der gør disse funktioner essentielle.

Kommand monitor funktion

Denne funktion viser svar fra kommunikationskommandoer og forespørgsler. Det kan betydeligt reducere antallet af debug-timer, når man bygger systemer.

USB-tastaturtilstand (HID)

Denne funktion gør det muligt for instrumentet automatisk at indtaste måleresultater i Excel® eller en teksteditor, hvilket frigør operatøren fra besværlig dataindtastning.

Sekvensskaber

Sequence Maker er et tilføjelsesprogram, der lader dig implementere integreret kontrol af instrumenter med Excel®. Det lader dig nemt kontrollere kontrolprocedurerne, når du styrer automatiserede eller arbejdssparende enheder.
Læs mere om Sequence Maker

LabView

Ved at omfavne kompatibilitet med LabView(*1), et bredt anvendt systemdesign- og automatiseringssoftware, bliver vores system en alsidig spiller inden for instrumentation.
*1:LabVIEW Driver er varemærket eller registreret varemærke tilhørende National Instruments.
