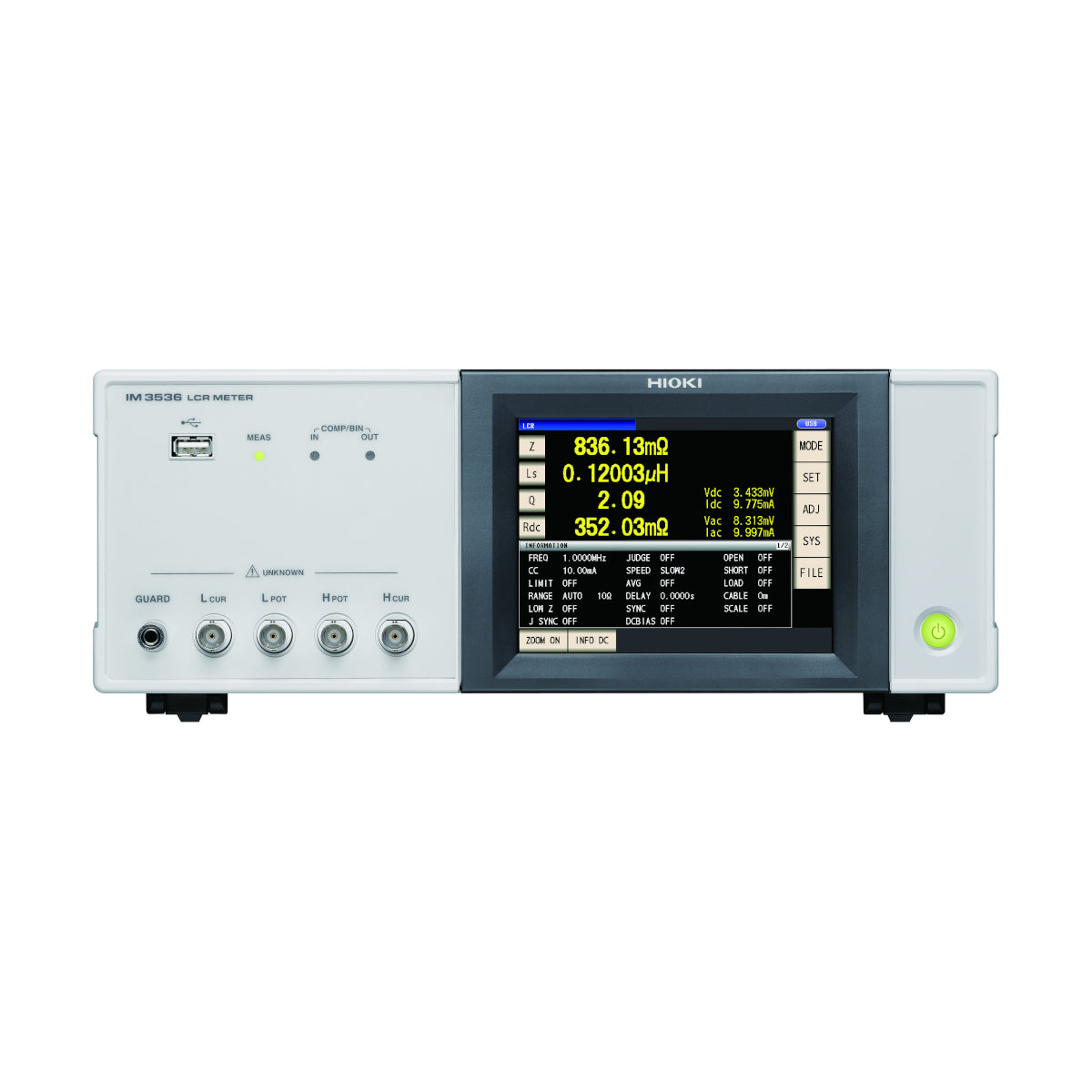

Hioki IM3536 LCR Meter
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller salg@GOmeasure.dk
Generelle LCR-målere med målefrekvens fra DC, 4 Hz til 8 MHz
Opdag mulighederne
Mere information
Beskrivelse
Hioki IM3536 LCR Meter
Hioki LCR-målere og impedansanalysatorer spænder fra 1 mHz til 3 GHz enheder for at imødekomme et bredt udvalg af anvendelser i test af elektroniske komponenter. IM3536 hæver industristandarden for generelle LCR-målere ved at tilbyde en bred DC og 4 Hz til 8 MHz (op til 10 MHz specialbestilling tilgængelig) testfrekvens, mens den leverer 0,05% nøjagtighed, ideel til evaluering af egenskaberne ved næste generations elektroniske komponenter, herunder strømforsyningsinduktorer takket være instrumentets maksimale målefrekvens på 8 MHz. (op til 10 MHz specialbestilling tilgængelig)
Nøglefunktioner
- DC, 4 Hz til 8 MHz målefrekvens
- Hurtig måling på 1 ms (hurtigste tid)
- Højpræcisionsmåling af ±0,05% rdg. (repræsentativ værdi)
- Garanti for nøjagtighedsinterval fra 1 mΩ, lavimpedansmåling med uovertruffen gentagelighed
- DC bias-funktion: Mål under forhold, der simulerer faktisk brug eller i overensstemmelse med industristandarder
- Exceptionelle specifikationer og omkostningsydelse til et bredt udvalg af anvendelser, fra F&U til produktionslinjer
*1: Kan tilpasses op til 10 MHz (specialbestilling tilgængelig). Kontakt venligst din autoriserede Hioki-distributør eller forhandler for mere information.
Specifikationer
Grundlæggende specifikationer
Nøjagtighed garanteret: 1 år
| Målemetoder | LCR (Måling med enkelt betingelse), Kontinuerlig testning (Kontinuerlig måling under gemte betingelser) | |||||
|---|---|---|---|---|---|---|
| Måleparametre | Z, Y, θ, X, G, B, Q, Rdc (DC modstand), Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ), σ, ε | |||||
| Måleområde | 100 mΩ til 100 MΩ, 10 områder (Alle parametre bestemmes i henhold til Z) | |||||
| Displayområde | Z: 0.00 m til 9.99999 GΩ, Y: 0.000 n til 9.99999 GS, θ: ± (0.000° til 180.000°), Q: ± (0.00 til 9999.99), Rdc: ± (0.00 m til 9.99999 GΩ), D: ± (0.00000 til 9.99999), Δ%: ± (0.000 % til 999.999 %), eller andet | |||||
| Grundlæggende nøjagtighed | Z ±0.05% rdg. θ: ±0.03° (repræsentativ værdi, Måleområde: 1 mΩ til 200 MΩ) | |||||
| Målingsfrekvens | 4 Hz til 8 MHz (5 cifre indstillingsopløsning, minimum opløsning 10 mHz) | |||||
| Målesignal niveau | [Normal tilstand: V tilstand/CV tilstand] 4 Hz til 1.0000 MHz: 10 mV til 5 Vrms (maksimum 50 mArms) 1.0001 MHz til 8 MHz: 10 mV til 1 Vrms (maksimum 10 mArms) [Lav impedans høj præcision tilstand: V tilstand/CV tilstand] 4 Hz til 1.0000 MHz: 10 mV til 1 Vrms (maksimum 100 mArms) [Normal tilstand: CC tilstand] 4 Hz til 1.0000 MHz: 10 μA til 50 mArms (maksimum 5 Vrms) 1.0001 MHz til 8 MHz: 10 μA til 10 mArms (maksimum 1 Vrms) [Lav impedans høj præcision tilstand: CC tilstand] 4 Hz til 1.0000 MHz: 10 μA til 100 mArms (maksimum 1 Vrms) [DC modstandsmåling] Målesignal niveau: Fast ved 1 V | |||||
| DC bias måling | Genererende område: DC spænding 0 V til 2.50 V (10 mV opløsning) I lav Z høj præcision tilstand: 0 V til 1 V (10 mV opløsning) | |||||
| Udgangsimpedans | Normal tilstand: 100 Ω, Lav impedans høj præcision tilstand: 10 Ω | |||||
| Display | 5.7-tommer farve TFT med berøringspanel | |||||
| Funktioner | Komparator, BIN måling (10 kategorier for 2 måleparametre), Trigger funktion, Åben/kort kompensation, Kontakt kontrol, Panel indlæsning/gemme, Hukommelsesfunktion | |||||

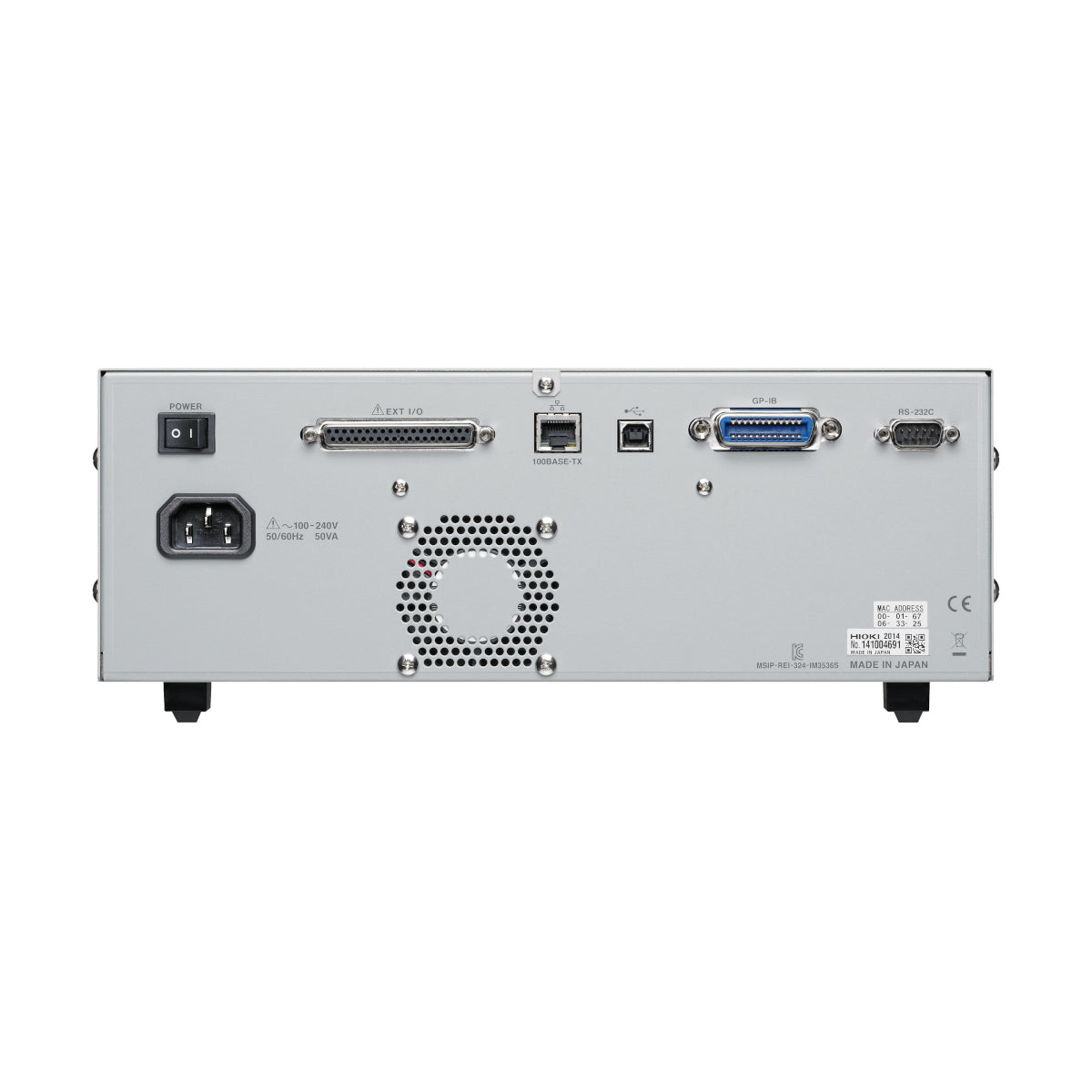

| Grænseflader | EXT. I/O( HANDLER) ,USB, USB flash-drev, LAN, GP-IB, RS-232C, BCD | |||||
| Strømforsyning | 100 til 240 V AC, 50/60 Hz, 50 VA max. | |||||
| Mål og vægt | 330 mm (12,99 in) B × 119 mm (4,69 in) H × 230 mm (9,06 in) D, 4,2 kg (148,1 oz) | |||||
| Inkluderet tilbehør | Strømkabel ×1, Brugermanual ×1, LCR applikationsdisk (Kommunikations brugermanual) ×1 | |||||
