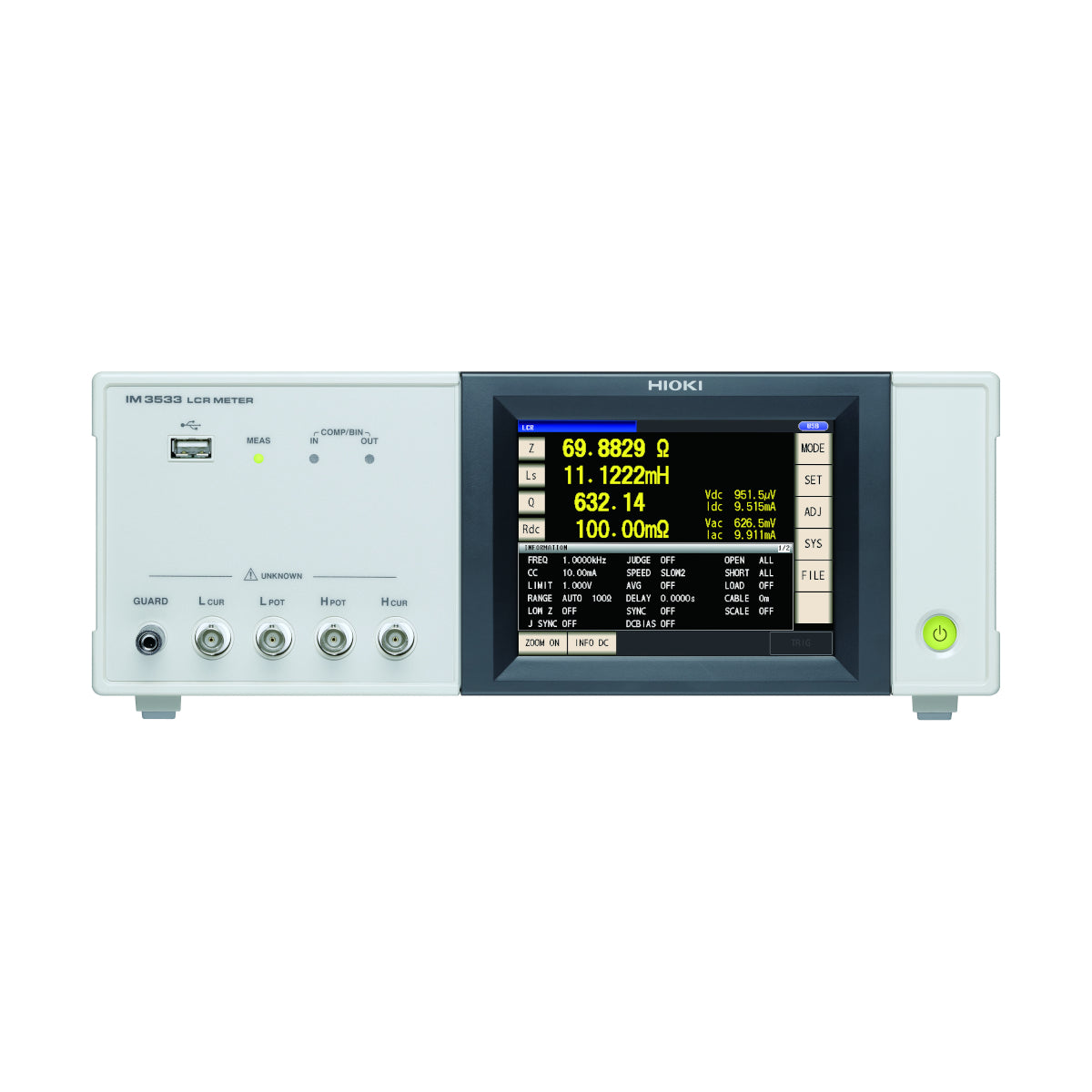

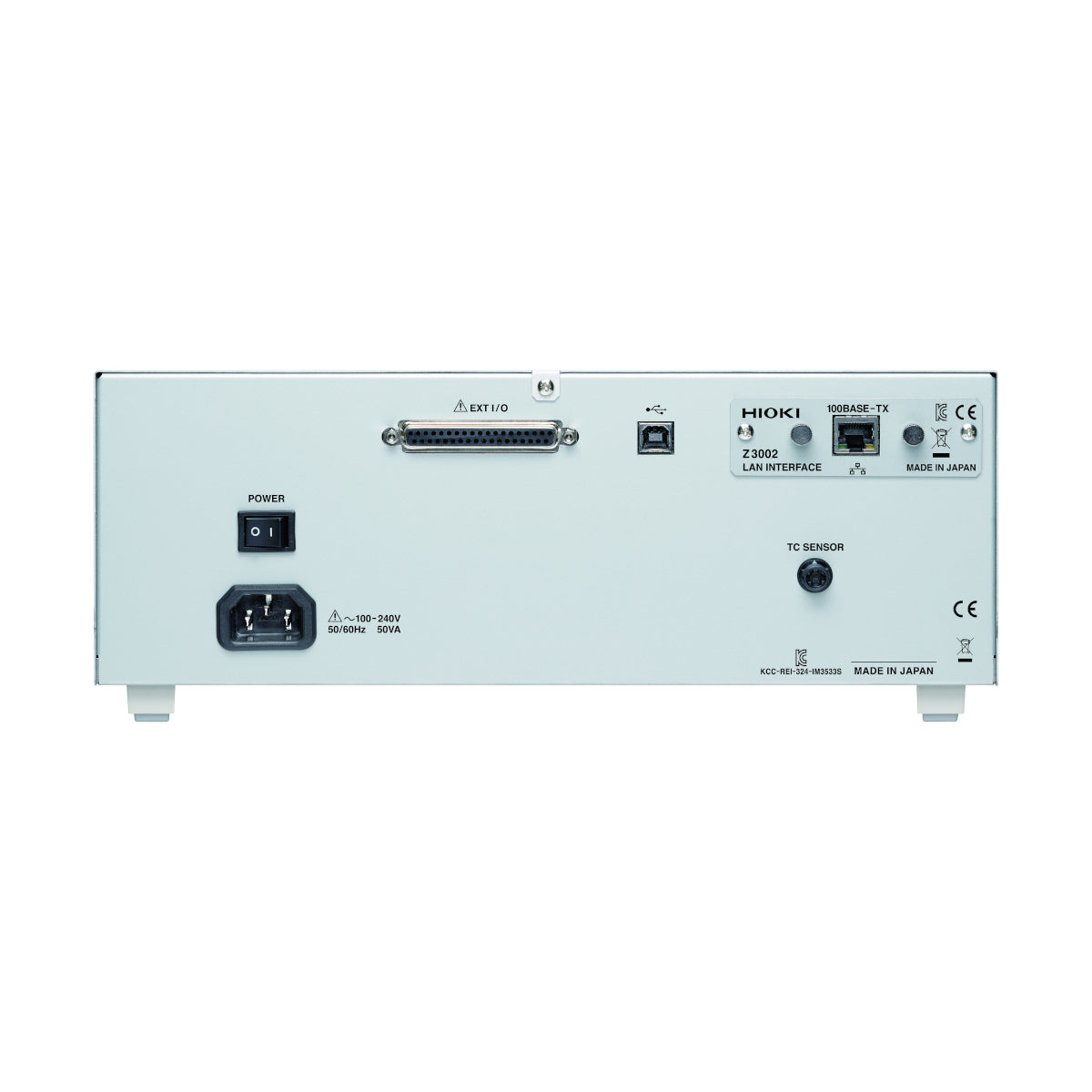

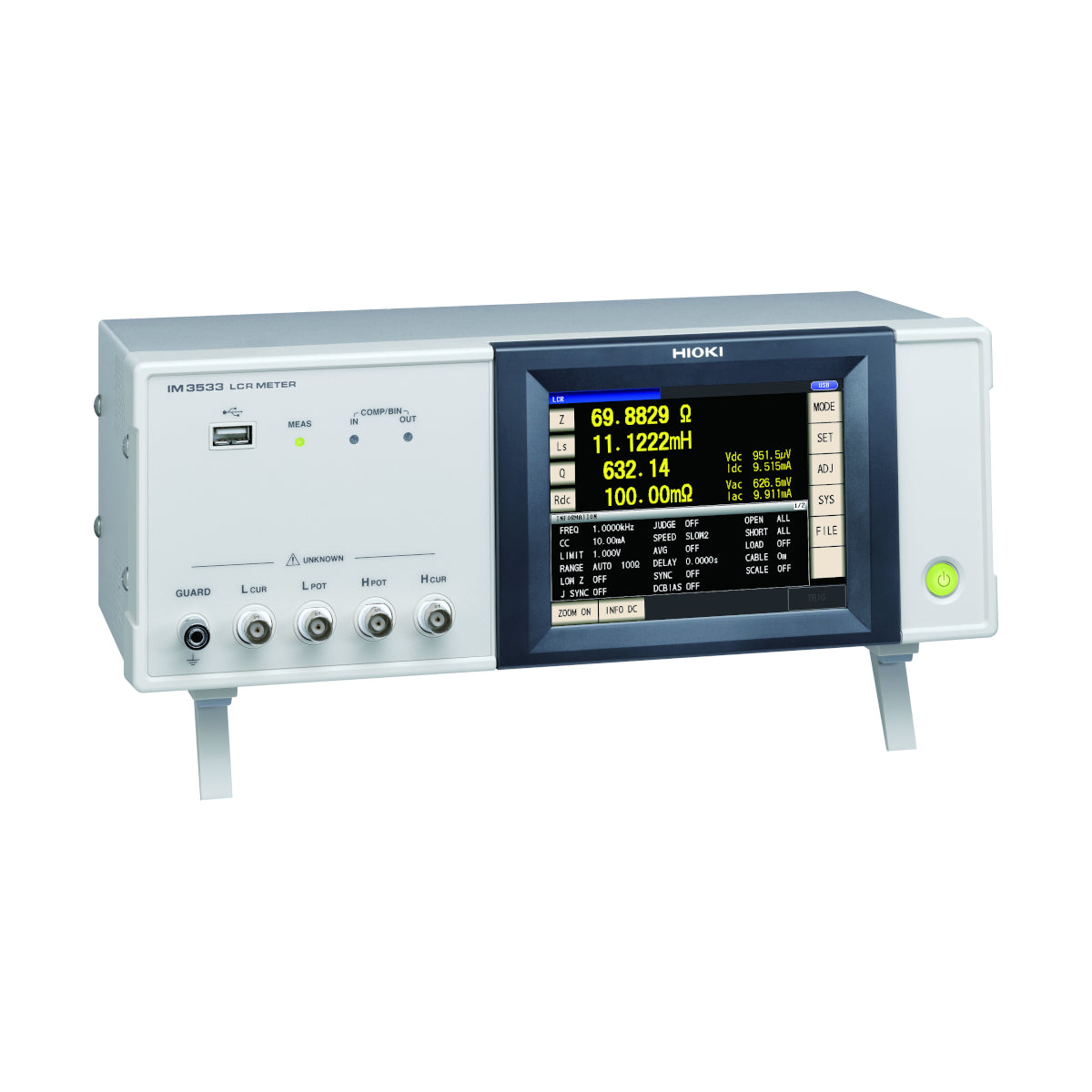

Hioki IM3533 LCR Meter
Hioki LCR -målere og impedansanalysatorer spænder fra 1MHz til 3GHz -enheder, der passer til en lang række applikationer til test af elektroniske komponenter. IM3533 -serien er HIOKIs første LCR -målere, der tilbyder omgangsforhold, gensidig induktans og induktansforskellmålinger af transformere og spoler, og er integreret med en intern DC -bias for at lette HDMI -overholdelsestest.
Nøglefunktioner
• ± 0,05% nøjagtighed med et bredt måleområde (DC, 1MHz til 200 kHz, 5MV til 5V, 10UA til 50 mA)
• Non-stop-test over blandede målebetingelser såsom C-D og ESR 10 gange hastigheden af tidligere modeller
• Indbygget lav impedans Høj præcisionstilstand effektiv til test af lav induktans eller ESR for aluminiumselektrolysekapacitans
• Dedikerede tilstande til måling af transformerviklingsforhold, gensidig induktans og temperaturkompenseret DCR
• Kun frekvensfejetest (IM3533-01)
• 2m/4m kabelindstilling ud over standard 0m/1m
• berøringsskærm med intuitiv betjening
| IM3533 | IM3533-01 | |
|---|---|---|
| Måletilstande | LCR (måling med enkelt tilstand), transformertest (N, M, ΔL), kontinuerlig test (kontinuerlig måling under gemte betingelser) (LCR -tilstand) | LCR (måling med enkelt tilstand), transformertest (n, m, ΔL), analysator (fejetest), kontinuerlig test (LCR/analysatortilstand) |
| Måleparametre | Z, y, θ, x, g, b, q, rdc (dc modstand), rs (ESR), rp, ls, lp, cs, cp, d (tanΔ), n, m, ΔL, t | |
| Måleområde | 100 MΩ til 100 MΩ, 10 intervaller (alle parametre defineret i form af Z.) | |
| Visbart rækkevidde | Z, Y, RS, RP, RDC, X, G, B, LS, LP, CS, CP: ± (0,00000 [Enhed] til 9.99999G [Enhed]) reel værdi Display for Z og Y KUNθ: ± (0,000 ° til 180.000 °), D: ± (0,00000 til 9,99999) Q: ± (0,00 til 99999,9), δ%: ± (0,0000%til 999,999%), T: -10,0 ° C til 99,9 ° C | |
| Grundlæggende nøjagtighed | Z: ± 0,05% RDG. θ: ± 0,03 ° | |
| Målefrekvens | 1 MHz til 200 kHz (5 cifre, der sætter opløsning, minimumsopløsning 1 MHz) | |
| Målesignalniveau | [Normal tilstand] V -tilstand, CV -tilstand: 5 mV til 5 VRMS, 1 MVRMS STEPSCC -tilstand: 10 μA til 50 marms, 10 μ afarm trin [Lav impedans Høj nøjagtighedstilstand] V -tilstand, CV -tilstand: 5 MV til 2,5 VRMS, 1 MVRMS STEPSCC MODE: 10 μA til 100 marms, 10 μarms trin | |
| Outputimpedans | Normal tilstand: 100 Ω, lav impedans høj nøjagtighedstilstand: 25 Ω | |
| Skærm | 5,7-tommers berøringsskærmsfarve TFT, displayet kan indstilles til til/fra | |
| Målingstid | 2 ms (1 kHz, hurtig, display, repræsentativ værdi) | |
| Funktioner | DC -biasmåling, DC -resistensstemperaturkompensation (konverteret referencetemperaturvisning), komparator, bin -måling (klassificeringsfunktion), panelbelastning/redning, hukommelsesfunktion | |
| Grænseflader | Ext I/O (Handler), USB-kommunikation (højhastighed), USB-hukommelsesoption: Vælg 1 fra RS-232C, GP-IB eller LAN | |
| Strømforsyning | 100 til 240 V AC, 50/60 Hz, 50 VA Max | |
| Dimensioner og masse | 330 mm (12,99 in) W × 119 mm (4,69 in) H × 168 mm (6,61 in) D, 3,1 kg (109,3 oz) | |
| tilbehør | Strækkabel × 1, brugsanvisning × 1, CD-R (inkluderer pc-kommandoer og prøvesoftware) × 1 | |
Specifications
Basic specifications
Accuracy guaranteed: 1 year
| IM3533 | IM3533-01 | |||||
| Measurement modes | LCR (Measurement with single condition), Transformer testing (N, M, ΔL), Continuous testing(Continuous measurement under saved conditions) (LCR mode) | LCR (Measurement with single condition), Transformer testing (N, M, ΔL), Analyzer (sweep testing), Continuous Testing (LCR/Analyzer mode) | ||||
| Measurement parameters | Z, Y, θ, X, G, B, Q, Rdc (DC resistance), Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ), N, M, ΔL, T | |||||
| Measurement range | 100 mΩ to 100 MΩ, 10 ranges (All parameters defined in terms of Z.) | |||||
| Displayable range | Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp : ± (0.00000 [unit] to 9.99999G [unit]) Real value display for Z and Y only θ: ± (0.000° to 180.000°), D: ± (0.00000 to 9.99999) Q: ± (0.00 to 99999.9), Δ%: ± (0.0000% to 999.999%), T: -10.0°C to 99.9°C | |||||
| Basic accuracy | Z : ±0.05% rdg. θ: ±0.03° | |||||
| Measurement frequency | 1 mHz to 200 kHz (5 digits setting resolution, minimum resolution 1 mHz) | |||||
| Measurement signal level | [Normal mode] V mode, CV mode: 5 mV to 5 Vrms, 1 mVrms steps CC mode: 10 μA to 50 mArms, 10 μArms steps [Low impedance high accuracy mode] V mode, CV mode: 5 mV to 2.5 Vrms, 1 mVrms steps CC mode: 10 μA to 100 mArms, 10 μArms steps | |||||
| Output impedance | Normal mode: 100 Ω, Low impedance high accuracy mode: 25 Ω | |||||
| Display | 5.7-inch touch-screen color TFT, display can be set to ON/OFF | |||||
| Measurement time | 2 ms (1 kHz, FAST, display OFF, representative value) | |||||
| Functions | DC bias measurement, DC resistance temperature compensation (converted reference temperature display), Comparator, BIN measurement (classify function), Panel loading/saving, Memory function | |||||
| Interfaces | EXT I/O (Handler), USB communication (high-speed), USB memory Optional: Choose 1 from RS-232C, GP-IB, or LAN | |||||
| Power supply | 100 to 240 V AC, 50/60 Hz, 50 VA max | |||||
| Dimensions and mass | 330 mm (12.99 in) W × 119 mm (4.69 in) H × 168 mm (6.61 in) D, 3.1 kg (109.3 oz) | |||||
| Included accessories | Power cord × 1, Instruction manual × 1, CD-R (Includes PC commands and sample software) × 1 | |||||
