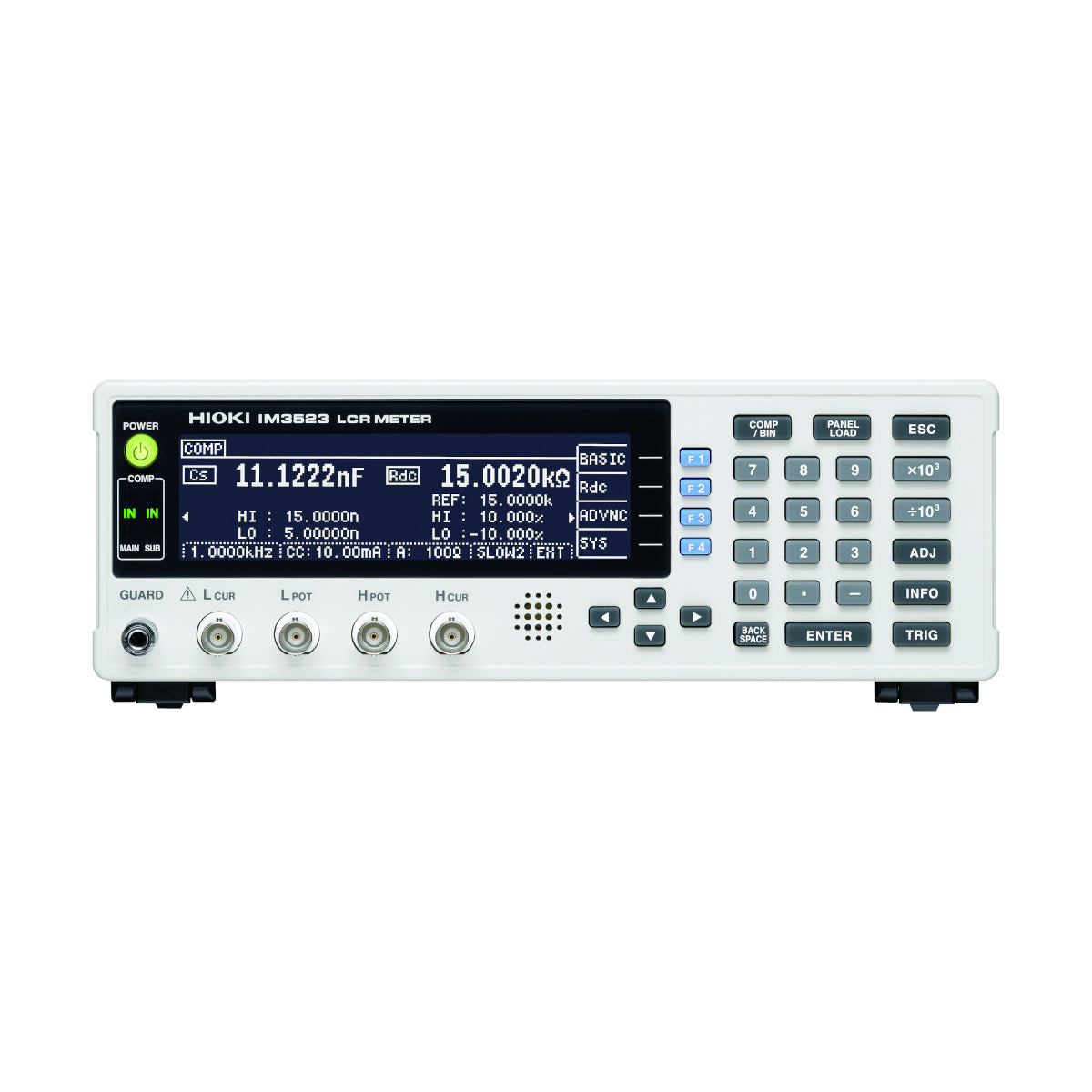

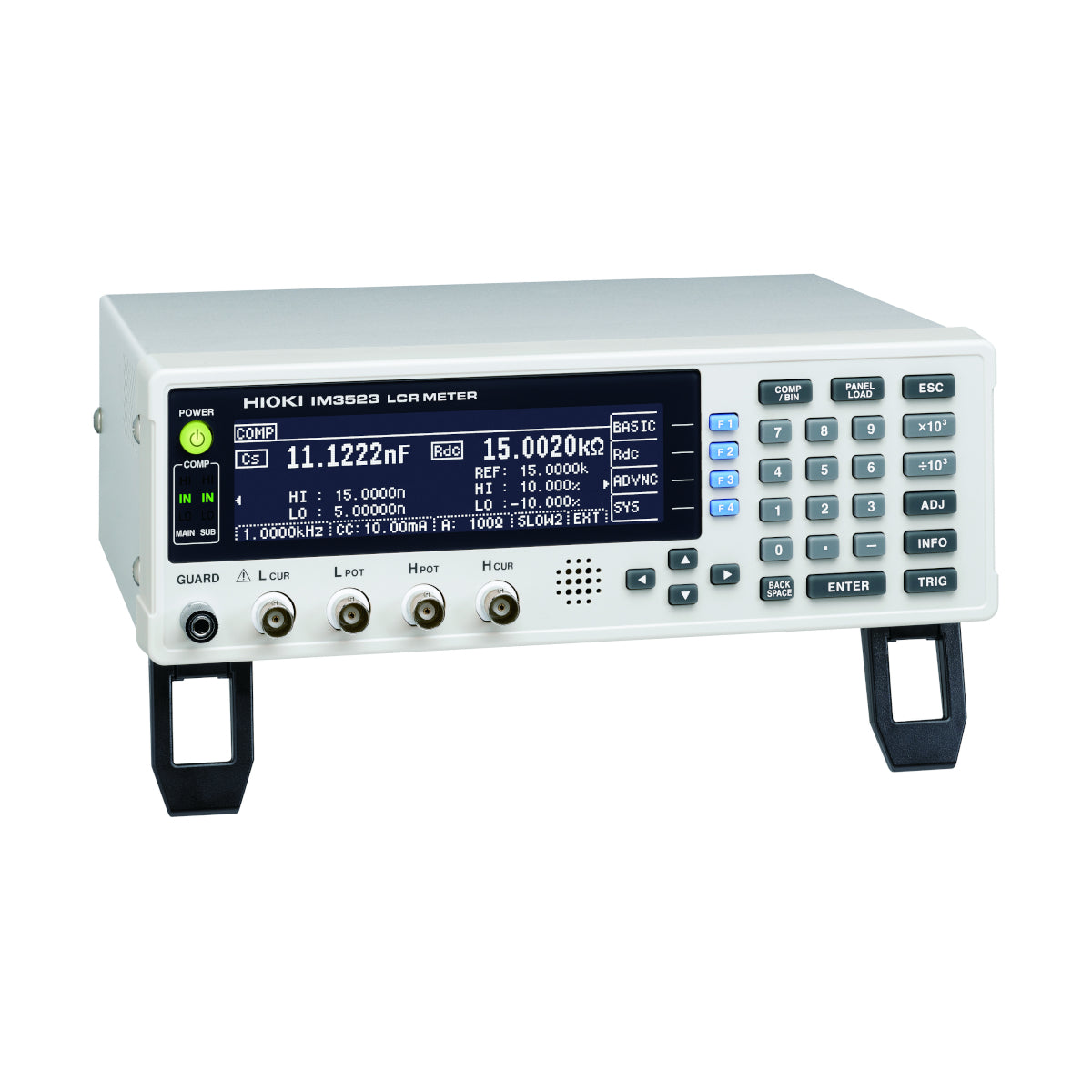

Hioki IM3523 LCR måler
Expected delivery time is 5 weeks
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller salg@GOmeasure.dk
Ideel til produktionslinjer for elektroniske dele og automatiseret test
Opdag mulighederne
Mere information
Beskrivelse
Hioki LCR-målere og impedansanalysatorer spænder fra 1 mHz til 3 GHz enheder for at imødekomme et bredt udvalg af applikationer i testningen af elektroniske komponenter. Hioki IM3523 er designet til grundlæggende måling på produktionslinjer, så den kan tilbydes til en lav pris, og leverer forbedret måle-pålidelighed takket være dens kontaktkontrolfunktion.
Nøglefunktioner
- ±0,05% nøjagtighed med bredt måleområde (DC, 40Hz til 200kHz, 5mV til 5V, 10uA til 50mA)
- Hurtig testtid på 2 msek
- Indbygget sammenligner og BIN-funktioner
- Non-stop testning over blandede måleforhold som C-D(120 Hz) og ESR(100 kHz) med 10 gange hastigheden af tidligere modeller (sammenlignet med Model 3532-50)
Specifikationer
Grundlæggende specifikationer
Nøjagtighed garanteret: 1 år
| Målemetoder | LCR (Måling med én betingelse), Kontinuerlig testning (Kontinuerlig måling under gemte betingelser) | |||||
|---|---|---|---|---|---|---|
| Måleparametre | Z, Y, θ, X, G, B, Q, Rdc (DC modstand), Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ) | |||||
| Måleområde | 100 mΩ til 100 MΩ, 10 områder (Alle parametre defineret i forhold til Z.) | |||||
| Visningsområde | Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp : ± (0.00000 [enhed] til 9.99999G [enhed]) Real værdi visning for Z og Y kun θ: ± (0.000° til 180.000°), D: ± (0.00000 til 9.99999) Q: ± (0.00 til 99999.9), Δ%: ± (0.0000% til 999.999%) | |||||
| Grundlæggende nøjagtighed | Z : ±0.05% rdg. θ: ±0.03° | |||||
| Målefrevens | 40 Hz til 200 kHz (5 digits indstillingsopløsning) | |||||
| Målesignalniveau | V mode, CV mode: 5 mV til 5 Vrms, 1 mVrms trin CC mode: 10 μA til 50 mArms, 10 μArms trin | |||||
| Udgangsimpedans | 100 Ω | |||||
| Display | Monochrom LCD | |||||
| Måletid | 2 ms (1 kHz, FAST, repræsentativ værdi) | |||||
| Funktioner | Komparator, BIN måling (klassificeringsfunktion), Panel indlæsning/gemmes, Hukommelsesfunktion | |||||

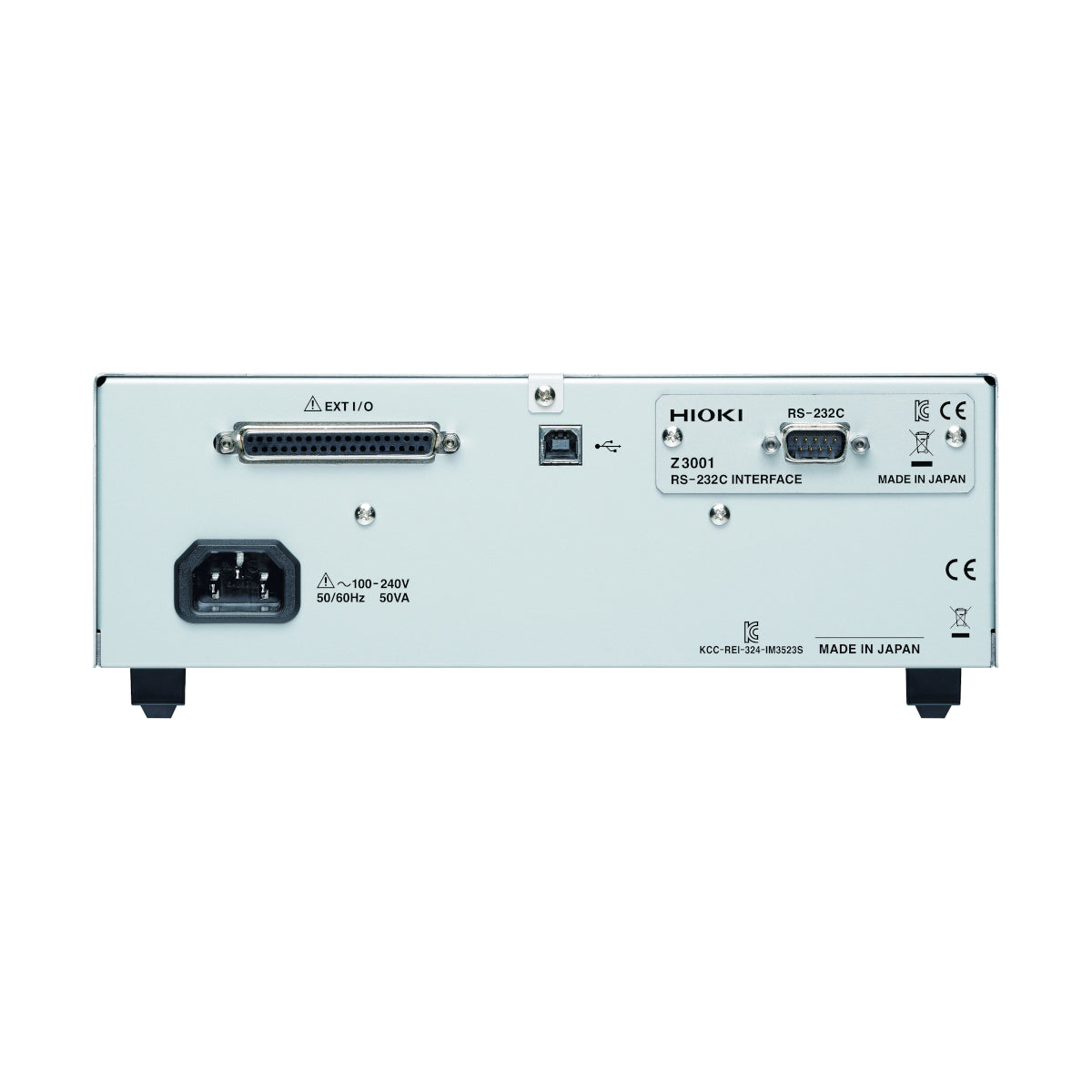

| Grænseflader | EXT I/O (håndtag), USB kommunikation (højhastighed) Valgfrit: Vælg 1 fra RS-232C, GP-IB eller LAN | |||||
| Strømforsyning | 100 til 240 V AC, 50/60 Hz, 50 VA maks | |||||
| Dimensioner og vægt | 260 mm (10.24 in) B × 88 mm (3.46 in) H × 203 mm (7.99 in) D, 2.4 kg (84.7 oz) | |||||
| Inkluderet tilbehør | Strømkabel × 1 , Brugsanvisning × 1, CD-R (Inkluderer PC-kommandoer og eksempelsoftware) × 1 | |||||
