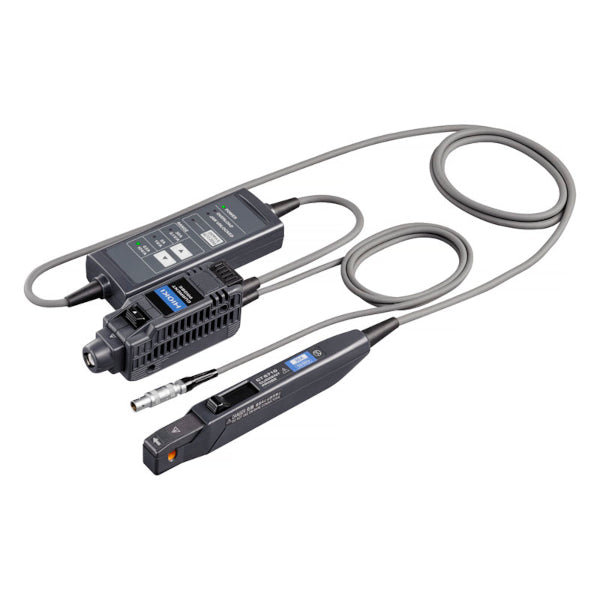

HIOKI CT6710 Aktuel Probe
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
- Nuværende sonde
- DC til 50 MHz (−3db)
- 30 våben maksimalt
- 3 varierer
- 5 mm kernediameter
- Fra 200μA
- 50MHz båndbredde
%0A%20%0930%20v%C3%A5ben%20maksimalt%0A%20%093%20varierer%0A%20%095%20mm%20kernediameter%0A%20%09Fra%20200%CE%BCA%0A%20%0950MHz%20b%C3%A5ndbredde%0A
){kind=link}
Oplev mulighederne
Mere information
Beskrivelse
Hioki flad båndbredde strøm Prober er bedst i klassen aktuelle sensorer til brug med hukommelseshikorder og høje præstationsoscilloskoper. Hioki CT6710 er en 3-rækkevidde, højfølsomhedsstrøm Probe Det tilbyder en bred DC til 50 MHz båndbredde og 200 μA til 30 A -input, der lader dine optagelsessignaler på tværs af et ekspansivt strømområde, fra stabil tilstand til kortvarige strømme, når du udvikler switching -strømforsyninger, invertere og motoriske controllere.
Brug med et instrument med en høj inputimpedans på 1 MΩ eller højere.
Nøglefunktioner
- 3 varierer i en enkelt Probe - 30 A, 5 A, 0,5 A. Overhold et bredt strømområde fra mikrostrømme til 30 A.
- Bredt bånd: DC til 50 MHz (-3 dB)
- Høj S/N -forhold og 10 gange udgangshastighed: Overhold bølgeformer ved 100 μA/DIV ved oscilloskop maksimal spændingsfølsomhedsindstilling på 1 mV/div
- Opret forbindelse direkte til et oscilloskops BNC -inputterminal (*1)
*1: Tilslutning af Probe's metal BNC -terminal til en hukommelseshicorders plastik BNC -terminal kan fordreje eller skade plastminalen. For at undgå skader skal du oprette forbindelse og afbryde forbindelsen Probe Kabel lige til BNC -terminalen på bølgeformovervågningsudstyret.
3 fulde intervaller på 30 A, 5 A og 0,5 A leverer et ekspansivt strømmålingsspektrum
Overvåg strøm under en bred vifte af driftsbetingelser fra 0,5 til 30A. Tryk blot på rækkevidde -tasten på termineringsboksen for at skifte mellem intervaller, og analysere alt fra pludselig inrush til langsomt bevægende forbrugsstrøm, ned til mikrostrømme med lavenergi -enheder, alt sammen med en enkelt enhed.
Indbygget funktion til at beskytte mod overdreven input
Når input overstiger den nominelle værdi, blinker en advarselsindikator for at signalere en advarsel. Hvis du desuden vælger det forkerte interval og derefter indtaster et strømtegn, der er over den nominelle strøm for dette interval, beskytter denne funktion instrumentet mod skader på grund af overophedning. FORSIGTIG: Inputstrømme, der overskrider frekvensen, der for de 30 A -interval kan forårsage målingskredsløbskade, før beskyttelsesfunktionen sparker ind.
Høj signal-til-støj (S/N) forhold
Observer bølgeformer, som de er uden at skulle stole på dit oscilloskops filterindstillinger og gennemsnitlig funktion. 10V/A -outputhastigheden er 10 gange den traditionelle 1V/A -hastighed på ældre produkter, hvilket giver dig mulighed for at forbedre oscilloskopets spændingsfølsomhed med en faktor 10, hvilket forbedrer S/N -forholdet mellem selve omfanget for at levere meget klarere bølgeformer.
Grundlæggende specifikationer
Nøjagtighed garanteret: 1 år
| Frekvensbåndbredde | DC til 50 MHz (-3 dB) | |||||
|---|---|---|---|---|---|---|
| Tid til at stå op | 7,0 ns eller kortere | |||||
| Forsinkelsestid (typisk) | 30 En række | |||||
| Støjniveau | 75 μA RMS max (ved 0,5 A -interval ved hjælp af 20 MHz båndmålingsinstrument) | |||||
| Maks. Bedømt strøm | 30 Et interval: 30 A RMS, 5 A -interval: 5 A RMS, 0,5 Et interval: 0,5 A RMS (DC og sinusbølge, kræver afgrænsning ved frekvens) | |||||
| Maks. Tilladelig spidsstrøm | 30 Et interval: ± 50 A Peak (inden for inputgrænse tid 2 s) 5 Et interval: ± 7,5 en top, 0,5 A -interval: ± 0,75 A Peak (<10 MHz), ± 0,3 A Peak (≥ 10 MHz) | |||||
| Amplitude nøjagtighed | 30 Et interval: ± 3,0% RDG. ± 1 mV, (typisk) ± 1,0% RDG. ± 1 mV (≤ 10 arme, DC, 45 til 66 Hz sinusbølge inden for den maksimale spidsstrøm for hvert interval) 5 A -interval: ± 3,0% RDG. ± 1 mV, (typisk) ± 1,0% RDG. ± 1 mV (DC, 45 til 66 Hz sinusbølge inden for den maksimale spidsstrøm for hvert interval) 0,5 A -interval: ± 3,0% RDG. ± 10 mV, (typisk) ± 1,0% RDG. ± 10 mV (DC, 45 til 66 Hz sinusbølge, inden for den maksimale spidsstrøm for hvert interval) | |||||
| Output rate | 30 Et interval: 0,1 V/A, 5 A -interval: 1 V/A, 0,5 A -interval: 10 V/A, (output fra dette Probe er internt afsluttet) | |||||
| Målbare ledere | φ 5 mm (0,20 in), isoleret leder | |||||
| Strømforsyning | Leveres fra strømforsyning 3269, Probe Strømenhed Z5021 | |||||
| Kabellængde | Sensorkabel (mellem relæboks og sensor): 1,5 m (4,92 ft) Strømkabel: 1,0 m (3,28 ft) (strømstik: FFA.0s.304.clac37y / Lemo Inc. | |||||
| Dimensioner og masse | Sensor: 155 mm (6,10 in) W × 18 mm (0,71 in) H × 26 mm (1,02 in) D, Relæ Boks Afsnit: 45 mm (1,77 in) W × 120 mm (4,72 in) H × 25 mm (0,98 I) D Terminator Afsnit: 29 mm (1,14 in) W × 83 mm (3,27 in) H × 40 mm (1,57 in) D mm, 370 g (13,1 oz) | |||||
| Inkluderet tilbehør | Instruktionsmanual × 1, bære sag × 1 | |||||
For mere information:Hioki
