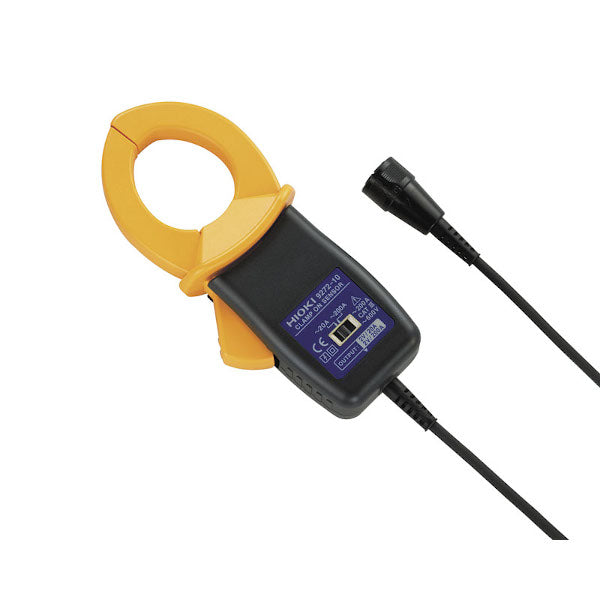

Hioki 9272-10 Klemføler
Expected delivery time is 5 weeks
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller salg@GOmeasure.dk
Hioki strømfølere er førsteklasses enheder til brug med energimålere, Memory HiCorders og højtydende oscilloskoper. 9272-10 er en AC strømføler fra 1 Hz til 100 kHz, ideel til måling af lavfrekvente udstyr som invertere.
CAT III 600 V
Opdag mulighederne
Mere information
Beskrivelse
Hioki 9272 AC Strømsensor
Hioki strømsensorer er førsteklasses enheder til brug med energimålere, Memory HiCorders og højtydende oscilloskoper. 9272-10 er en AC strømsensor fra 1Hz til 100 kHz, ideel til måling af lavfrekvente udstyr som invertere. CAT III 600V
Nøglefunktioner
• Overlegen lavfrekvens- og fasekarakteristika, der er velegnede til test af strøm og effekt af inverterkontrolenheder
• Bred frekvensbåndbredde fra 1 Hz til 100 kHz, perfekt til harmonisk analyse, FFT-analyse og bølgeformovervågning (kun AC)
Grundlæggende specifikationer (Nøjagtighed garanteret i 6 måneder, Post-justeringsnøjagtighed garanteret i 6 måneder)
| Nominel strøm | 20 A AC, eller 200 A AC (vælgbar) |
|---|---|
| Maks. tilladt indgang | 50 A rms (ved 20 A område), 300 A rms (ved 200 A område) |
| Frekvenskarakteristika | 1 Hz (±2 % rdg. ±0.1 % f.s.) til 100 kHz (±30 % rdg. ±0.1 % f.s.) |
| Amplitude- og fase-nøjagtighed | Amplitude: ±0.3 % rdg. ±0.01 % f.s. Fase: ±0.2 ° (45 til 66 Hz) |
| Udgange spænding | 2 V/20 A nominelt strømområde, eller 2 V/200 A nominelt strømområde\n(spændingsudgang med Sensorenhed, brug med en enhed med en indgangsmodstand på 1 MΩ eller højere) |
| Maks. nominelt spænding til jord | 600 V rms (CAT III) |
| Kernediameter | φ 46 mm (1.81 in) |
| Strømforsyning | ±11 V til ±15 V DC (Strømforsyning via Sensorenheden, som understøtter 100 til 240 V AC) |
| Strømforbrug | 5 VA Max. (ved måling af 200 A) |
| Dimensioner og vægt | 78 mm (3.07 in) B × 188 mm (7.40 in) H × 35 mm (1.38 in) D, 430 g (15.2 oz), ledningslængde: 3 m (9.84 ft) |
| Tilbehør | Transporttaske 9355 ×1, Brugsanvisning ×1, Markeringsbånd ×6 |
Kompatible modeller
| Kompatible modeller | 9272-10 | 9272-05 |
|---|---|---|
| Power Analyzer PW3390 | △ (Kræver CT9900) | OK |
| Power Analyzer 3390 | OK | △ (Kræver CT9901) |
| Power HiTester 3193 serie | OK | △ (Kræver CT9901) |
| Strøm Enhed 8971 | △ (Kræver 9318) | △ (Kræver 9318, CT9901) |
| F/V Enhed 8940 | △ (Kræver 9318, 9705) | △ (Kræver 9318, 9705, CT9901) |
Specifikationer
Dokumenter
Muligheder
Hioki 9272 AC Aktuel sensor
| 9272-10 | 20/200 A AC, PL23 terminal |
|---|---|
| 9272-05 | 20/200 A AC, ME15W terminal |
