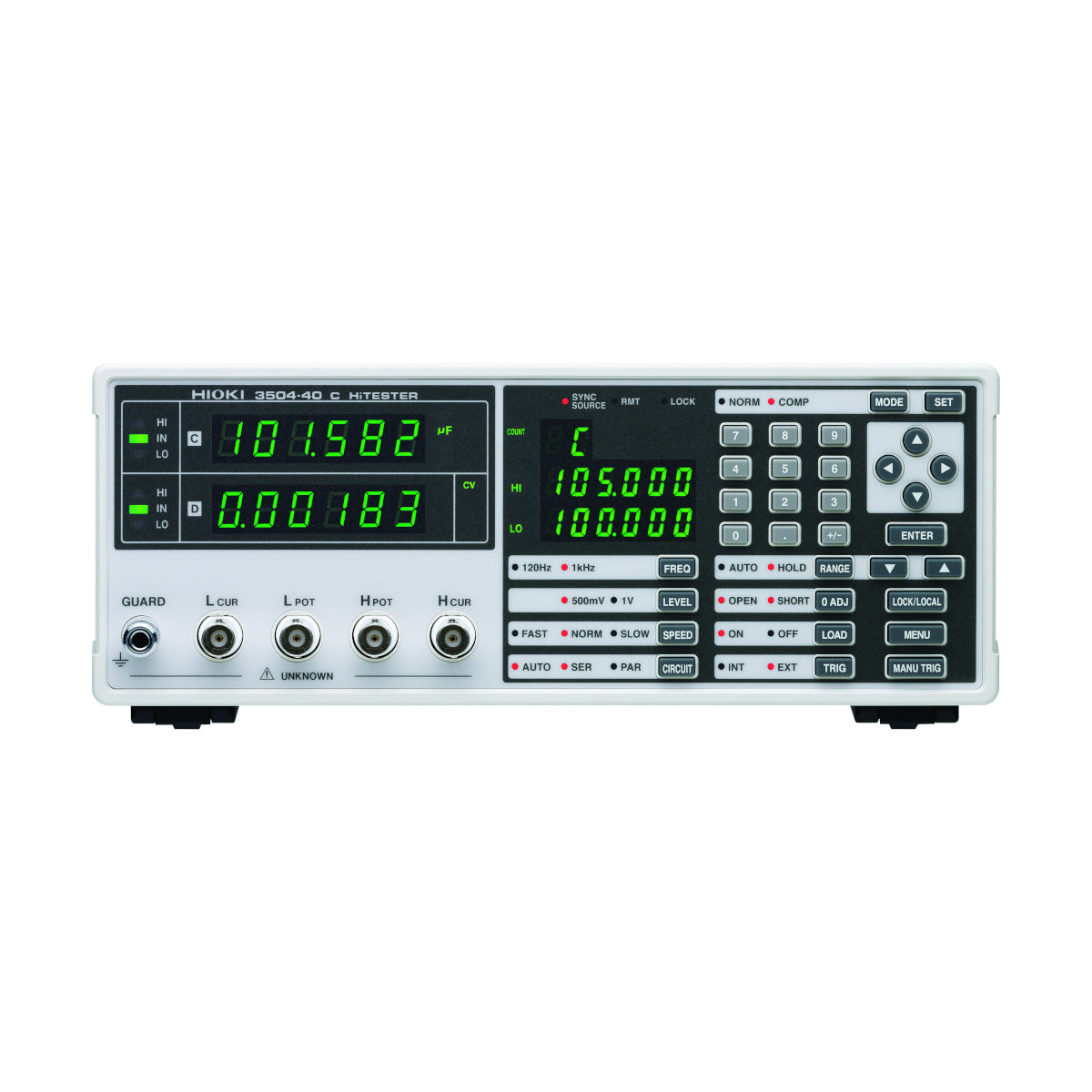

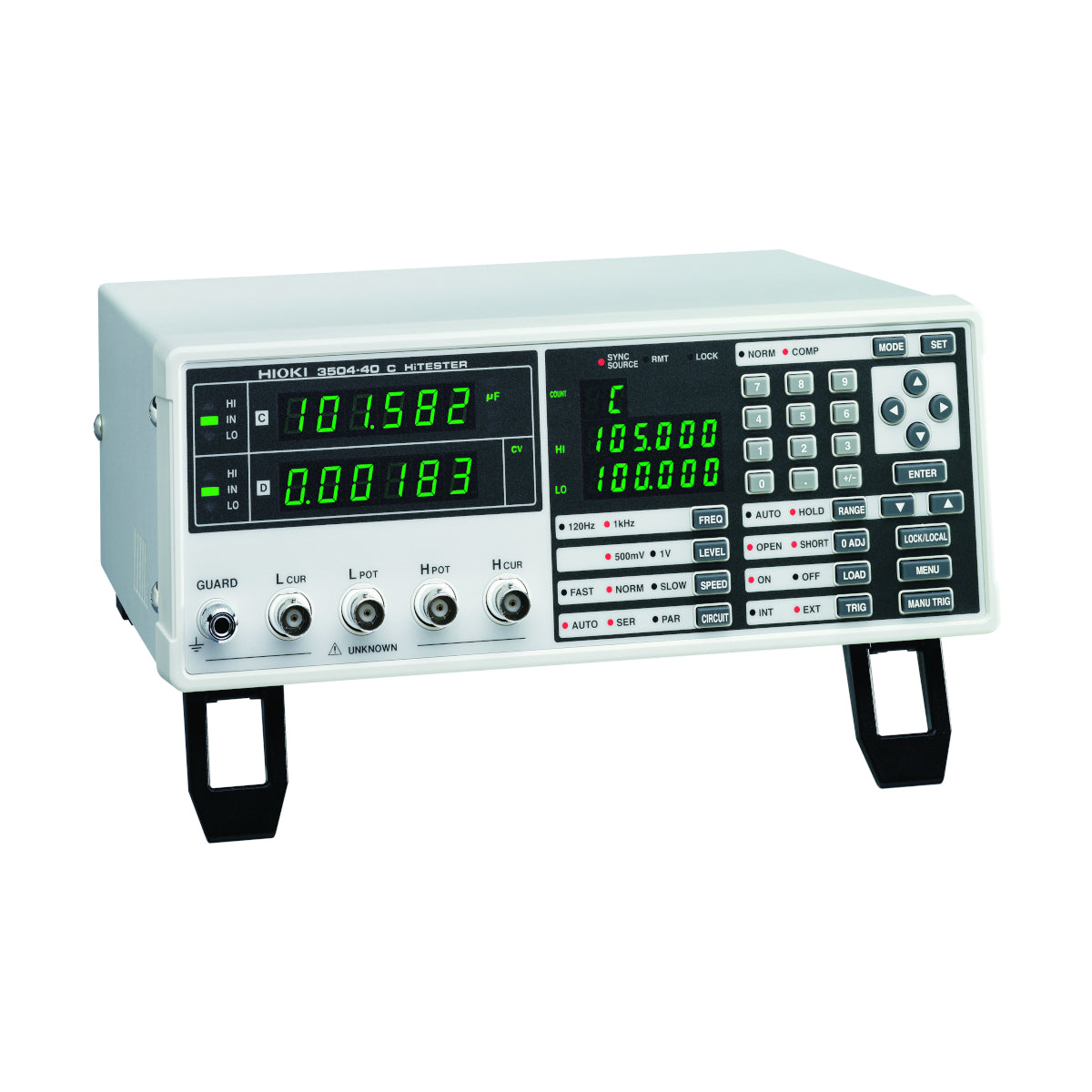

Hioki 3504 C Hitester
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
Oplev mulighederne
Mere information
Beskrivelse
Hioki 3504 C Hitester
Hioki LCR -målere og impedansanalysatorer spænder fra 1MHz til 3GHz -enheder, der passer til en lang række applikationer til test af elektroniske komponenter. Hioki 3504-serien er dobbeltbåndskapacitansmålere, der er egnet til MLCC-inspektioner med stor kapacitans ved hjælp af en konstant spænding. \ n
Nøglefunktioner
- Højhastighedsmåling af 2ms
- Understøtter C -målinger med spændingsafhængighedsegenskaber ved hjælp af konstant spændingstest (CV)
- Model 3504-60 kan registrere kontaktfejl på alle 4 terminaler for øget pålidelighed
- Bin funktion på 3504-60/-50 er ideel til sorteringsmaskiner
- Model 3504-40 tilbyder høj hastighed og overkommelige priser, perfekt til integration i tapemaskiner
- I alle modeller overvåges kontaktfejl konstant under måling, hvilket bidrager til øget udbytte
Grundlæggende specifikationer
Nøjagtighed garanteret: 6 måneder
| Måleparametre | C (kapacitans), D (tabskoefficient tan Δ) | |||||
|---|---|---|---|---|---|---|
| Måleområde | C: 0,9400 PF til 20,0000 MF, D: 0,00001 til 1.99999 | |||||
| Grundlæggende nøjagtighed | (Typ.) C: ± 0,09 % RDG. ± 10 Dgt., D: ± 0,0016 | |||||
| Målefrekvens | 120 Hz, 1 kHz | |||||
| Målesignalniveau | Kun 100 mV (kun 3504-60), 500 mV, 1 V RMS \ NCV 100 mV måleområde: op til 170 μF interval (kildefrekvens 1 kHz), op til 1,45 MF interval (kildefrekvens 120 Hz) \ NCV 500 mV måling Område: op til 170 μF rækkevidde (kildefrekvens 1 kHz), op til 1,45 MF interval (kildefrekvens 120 Hz) \ NCV 1V måleområde: Op til 70 μF rækkevidde (kildefrekvens 1 kHz), op til 700 μF -rækkevidde (kilde Frekvens 120 Hz) | |||||
| Outputimpedans | 5Ω (i åben terminal spændingstilstand uden for CV -måleområdet) | |||||
| Skærm | LED (seks cifre, tælling i fuld skala afhænger af måleområdet) | |||||
| Målingstid | 2 ms (typ. Værdi. Afhænger af målingskonfigurationsindstillinger) | |||||
| Funktioner | 4-terminal kontaktkontrolfunktion (kun 3504-60) \ nbin (måleværdier kan klassificeres efter rang) (3504-50, 3504-60), trigger-synkron output, indstillingskonfigurationer kan gemmes, komparator, gennemsnit, lav-lav- C Afvisning (dårlig kontaktdetektion), chatterdetektion, ext. I/O, RS-232C, GP-IB (3504-50, 3504-60) | |||||
| Strømforsyning | Valgbar fra 100, 120, 220 eller 240 V AC ± 10 %, 50/60 Hz, 110 VA max. | |||||
| Dimensioner og masse | 260 mm (10,24 in) W × 100 mm (3,94 in) H × 220 mm (8,66 in) D, 3,8 kg (134,0 oz) | |||||
| Inkluderet tilbehør | Strømstyring × 1, brugsanvisning × 1, reserve sikring × 1 | |||||
For mere information: Hioki
Dokumenter
Hioki 3504 C Hitester
Muligheder
Hioki 3504 C Hitester
Model nr. (Ordre -kode)
| 3504-40 | Indbygget RS-232C-interface |
|---|---|
| 3504-50 | Indbygget GP-IB, RS-232C |
| 3504-60 | Indbygget GP-IB, RS-232C |
Dette produkt leveres ikke med måling Prober eller testarmaturer. Vælg og køb målingen Probe eller test armaturindstillinger, der er passende til din applikation separat. Til en RS-232C-forbindelse: Et crossover-kabel til sammenkobling kan bruges. Du kan bruge RS-232C-kablet 9637 uden hardwarestrømstyring.
Hioki 3504 C Hitester
Model nr. (Ordre -kode)
| 3504-40 | Indbygget RS-232C-interface |
|---|---|
| 3504-50 | Indbygget GP-IB, RS-232C |
| 3504-60 | Indbygget GP-IB, RS-232C |
Dette produkt leveres ikke med måling Prober eller testarmaturer. Vælg og køb målingen Probe eller test armaturindstillinger, der er passende til din applikation separat. Til en RS-232C-forbindelse: Et crossover-kabel til sammenkobling kan bruges. Du kan bruge RS-232C-kablet 9637 uden hardwarestrømstyring.
