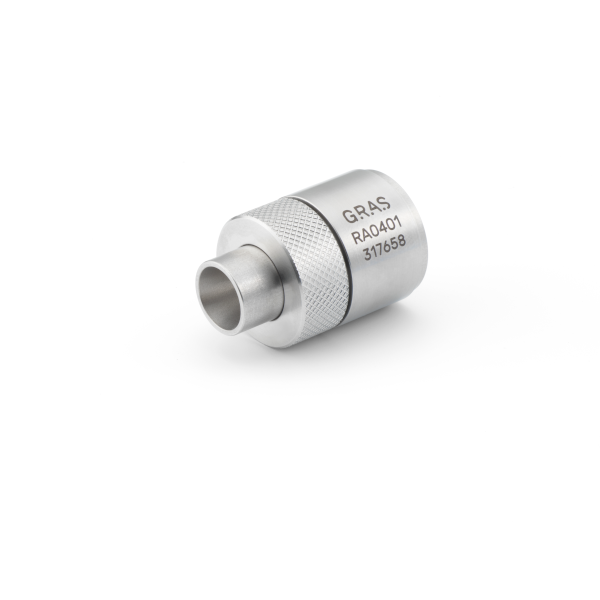

GRAS RA0401 Eksternt polariseret højfrekvent øresimulator
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
GRAS RA0401 er en højfrekvent version af den velkendte standardiserede 60318-4 øresimulator, som har fået bred accept som det foretrukne værktøj til målinger med simulering af den akustiske belastning, der er præsenteret af det menneskelige øre.
Oplev mulighederne
Mere information
Beskrivelse
GRAS RA0401 Eksternt polariseret højfrekvent øresimulator
Introduktion
GRAS RA0401 er en højfrekvent version af den velkendte standardiserede 60318-4 øresimulator, som har fået bred accept som det foretrukne værktøj til målinger med simulering af den akustiske belastning, der er præsenteret af det menneskelige øre.Under 10 kHz gør den standardiserede øresimulator et godt stykke arbejde ved dette. Over 10 kHz starter dens ydelse imidlertid hurtigt for at forværres. Den primære årsag til dette er dens høje Q -resonans ved 13,5 kHz. Denne resonans gør den akustiske belastning, som øresimulatoren udgør mere kompleks og pålægger en un-linearitet på output over 10 kHz, hvor gentageligheden er dårlig, og målinger af frekvensrespons og forvrængning er upålidelige.
Den nye GRAS-højfrekvente øresimulator mindsker denne begrænsning. Den stejle resonans ved 13,5 kHz er blevet erstattet af en meget dæmpet resonans, og det nyttige frekvensområde udvides nu til 20 kHz inden for et snævert tolerancebånd.
Det overholder IEC60318-4, og dens akustiske overførselsimpedans er inden for det tolerancebånd, der er specificeret af IEC60318-4. Fra 10 til 20 kHz er overførselsimpedansen inden for ± 2,2 dB, hvilket resulterer i meget forbedret gentagelighed. Realistiske THD -målinger er nu mulige. Det måles og kalibreres i henhold til ITU-T-anbefalingen s.57 og leveres med et kalibreringsdiagram, der specificerer dets følsomhed og frekvensrespons.
Dets prepolariserede ækvivalent er GRAS RA0402
Funktioner
- Overfør impedans i overensstemmelse med IEC60318-4
- 10 til 20 kHz svaret er inden for ± 2,2 dB
- Resonansen på 13,5 kHz dæmpede med ca. 14 dB
Fordele
- Målinger nedenfor og over 10 kHz i den samme testsekvens - resultater nedenfor og over 10 kHz kan sammenlignes/analyseres i den samme proces.
- Målinger nedenfor og over 10 kHz begge på trommehindens referencepunkt, dvs. e. med den samme akustiske belastning.
- Bedre forvrængningsmålinger, selv fra så lav 3-5 kHz og opad.
Det er baseret på følgende internationale krav:
- IEC 60318-4: Occluded-EAR-simulator til måling af øretelefoner koblet til øret ved øreindsatser.
- ITU-T-anbefalinger s.57 (08/96) Serie P: Telefonoverførselskvalitet, objektiv målingsapparat: kunstige ører.
Design
RA0401 legemliggør et antal omhyggeligt designede volumener, der er forbundet via veldefinerede og præcist afstemte resistive riller. I et ækvivalent elektrisk kredsløb ville kondensatorer repræsentere mængderne, og induktans og resistens ville repræsentere henholdsvis luftmasse og luftstrøm inden for de resistive lunde.Det leveres med en indbygget Gras 40ag 1/2 "Eksternt polariseret trykmikrofon og et individuelt kalibreringskort for øresimulatoren.
Hvor standard øresimulator har en høj Q-resonans ved ca. 13,5 kHz, har den højfrekvente version et indbygget dæmpningssystem, der dæmper volumenrelaterede resonanser med ca. 14 dB. Formen på resonanserne er også blødgjort.
På denne måde udvides koblingens nyttige frekvensområde til 20 kHz.
Sammenligning: Standard 60318-4 EAR Simulator versus RA0401 High-frekvens øre simulator
Fordelene ved designet med resonansdæmpning kan let ses, når man sammenligner den standardiserede RA0045 øresimulator og RA0401 øresimulator.Kurven nedenfor viser overførselsimpedansen af en standard RA0045 60318-4 øresimulator (fig. 1)
Fig. 1. Sammenligning af resonansen af en typisk standard 60318-4 øresimulator og en højfrekvent øresimulator
Overførselsimpedansen af den højfrekvente øresimulator med IEC-tolerancen og GRAS-tolerancerne fra 10 til 20 kHz er vist i fig. 2.
Fig. 2. Halvbølgeresonansen af en typisk RA0401-højfrekvente øresimulator med IEC og GRAS-tolerancer
Det kan let ses, at amplituden og formen af halvbølgeresonansen er meget forskellige. Hvor den standardiserede øresimulator har en top, der topper over 36 dB, er RA0401 14 dB lavere. På samme tid er skråningerne af denne resonans mere afrundet i RA0401. Det samlede resultat er et meget mere nyttigt svar, hvis virkninger på målinger er meget lettere at identificere.
Typiske applikationer og brug
RA0401 er til målinger på øretelefoner og høreapparater, der er koblet til det menneskelige øre ved øreindsatser, såsom rør, øreforme eller ørespidser og til målinger, hvor påvirkningen af Pinna og hovedet og overkroppen er en del af undersøgelsen.GRAS har en stor portefølje af testenheder til sådanne målinger, der spænder fra forholdsvis enkle bordplade -testopsætninger til omfattende konfigurationer baseret på Kemar Manikin, med eller uden mundsimulering.
Kemar
Et fald i udskiftningen til Kemar allerede konfigureret med RA0045 til test- Høreapparater, monaural eller binaural
- Hovedtelefoner, in-ear, supra- og circumaural
- Headset
Gras 43-serie bordplads øre simulatorsæt
Hvis du allerede ejer en af vores Tabletop-testbed, er RA0401 en drop-in-erstatning for 43AC, 43EA og 43AG allerede konfigureret med RA0045Gras 43ac, Gras 43ae, Gras 43AG
Lav og høj lækage Pinna -simulatorer
I overensstemmelse med ITU-T-anbefaling s.57 kan den bruges med følgende GRAS PINNA-simulatorer til test af telefoner:- GRAS RA0056 Lav-leak pinna-simulator
- GRAS RA0057 Høj-leak pinna-simulator
Et omfattende udvalg af tilbehør til at foretage målinger i overensstemmelse med IEC 60318-4 er tilgængelig.
For opgraderingsinformation, kontakt GRAS.
Audiologi
Fremskridt inden for høreapparatdesign har gjort det muligt at øge frekvensområdet for høreapparater. Dette er grundlaget for et behov for en metode til måling af over 10 kHz på måder, der er præcise, konsistente og giver god gentagelighed. En traditionel 60318-4 øresimulator har dårlig gentagelighed over 10 kHz og er dårligt egnet til målinger på bredbånd høreapparater.Den højfrekvente øresimulator imødekommer efterspørgslen efter en nøjagtig bredbåndsmålingsmetode, hvor målingerne ved høje frekvenser kan stole på. Det er inden for IEC -grænserne, så linket til historiske data kan opretholdes, og eksisterende testprocedurer kan stadig bruges - fuld bagudkompatibilitet sikres.
Det er derfor velegnet som et supplement med høj opløsning til de standardiserede 60318-4 (tidligere 60711) øresimulator-eller som et nyt referenceværktøj til høreapparat Producenter F & U-test og designverifikation.
Forbrugerelektronik: Test af hovedtelefoner
Realistisk test af hovedtelefoner og øretelefoner kræver, at de præsenteres for en akustisk belastning, der simulerer det menneskelige øre. Den traditionelle 60318-4 øresimulator gør nøjagtigt det, men test over 10 kHz giver ikke pålidelige og reproducerbare resultater på grund af den skarpe og meget dominerende resonans ved 13,5 kHz. I praksis har denne begrænsning gjort det nødvendigt at måle transducerens højfrekvensopførsel under test med andre måder, såsom montering af den på en baffel og måle i den nærmeste Håndholdte med en ¼ ”mikrofon.Med RA0401 er det nu muligt at måle nedenfor og over 10 kHz i den samme måleopsætning, ved tromle -referencepunktet og med den samme akustiske belastning af transduceren under test. Dette gør test af hovedtelefoner meget lettere med forbedret gentagelighed.
RA0401 kan bruges som et udviklingsværktøj til udvikling af hovedtelefoner af insertypen såvel som supra- og circumaurale typer.
For F & U af hovedtelefoner kan RA0401 monteres i en Kemar. Når de er møbleret med de antropometriske pinna, kan tests af supra-areal og omkredsende hovedtelefoner udføres i en meget højere grad af realisme end tidligere muligt. Når en hovedtelefon er monteret, kollapseres den antropometriske pinna mod hovedet meget som det rigtige øre, og tætnings- og lækagelaterede effekter kan bedre undersøges. For indsæt type hovedtelefoner forbedres den bedre form af øregangen tætning og pasform, hvilket forbedrer gentageligheden af målinger.
Den kombinerede fordel af den antropometriske pinna og RA0401 er bedre testresultater ved lave frekvenser og forbedret opløsning ved høje frekvenser og meget forbedret gentagelighed.
Til QC-formål kan RA0401 monteres i en 45CA-hovedtelefon/høringsbeskyttelsestest.
Kompatibilitet
RA0401 kan bruges med en standard Lemo -forforstærker, f.eks. det Gras 26ak 1/2 "Forforstærker eller GRAS 26AC-1 1/4 "Forforstærker udstyret med en adapter. For 1/4" forforstærker skal du bruge enten den lige RA0003-adapter eller den højrevinklede RA0001-adapter.
Ligesom RA0045 har RA0401 et støvbeskyttelsesfilter for at forhindre, at støv og snavs kommer ind i det indre volumen. Dette filter skal holdes rent og udskiftes, når det er nødvendigt, da støvopbygning vil påvirke ydelsessimulatorens ydelse.
