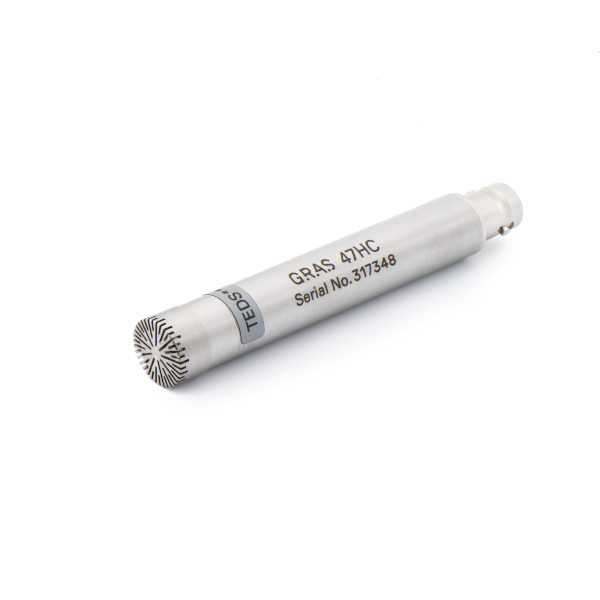

GRAS 47HC 1/2 '' CCP Lav-støjmikrofonanlæg
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
47HC er et prepolariseret mikrofonsæt med lavt støj, der bygger på GRAS 'mere end 20 års erfaring med avancerede mikrofonsystemer med lavt støjmåling. Med dette sæt er ydelsen, der tidligere var forbeholdt eksternt polariserede opsætninger, nu tilgængelig for CCP -drevne systemer.
Oplev mulighederne
Mere information
Beskrivelse
GRAS 47HC 1/2 '' CCP Lav-støjmikrofonanlæg
IntroduktionEmission af lav støj bliver stadig vigtigere for alle slags maskiner, udstyr og forbrugerprodukter, og stille produkter foretrækkes ofte frem for flere støjende. Det bliver derfor stadig vigtigere at udvikle stille produkter, og til denne måling tæt på tærsklen for menneskelig hørelse er det nødvendigt.
En standard ½ ”mikrofon med høj følsomhed (50 mV) har et støjgulv ca. 16 dB (A), og det nyttige måleområde begynder derfor ca. 19 dB (A). For at måle under dette niveau er der behov for et specielt lavt støjsystem.
47HC er et prepolariseret mikrofonsæt med lavt støj, der bygger på GRAS 'mere end 20 års erfaring med avancerede mikrofonsystemer med lavt støjmåling. Med dette sæt er ydelsen, der tidligere var forbeholdt eksternt polariserede opsætninger, nu tilgængelig for CCP -drevne systemer.
Med en følsomhed på 450 mV/PA og et støjgulv ved 6,5 dB (A) eller lavere åbnes det for måle niveauer ned til ca. 10 dB (A). Dens øvre dynamiske grænse er 100 dB under 8 kHz, 85 dB fra 8 kHz til 20 kHz.
Mikrofonsættet har den samme formfaktor som standard GRAS ½ ”mikrofonsæt, og derfor kan det bruges med standardmonteringstilbehør.
47HC leveres med generation II TEDS. Kalibreringsdataene er programmeret til de indbyggede TED'er ifølge IEEE 1451.4 ved hjælp af UDID I27-0-0-0U. Hvis din måleplatform understøtter transducerelektroniske datablad, vil du være i stand til at læse og skrive data som egenskaber og kalibreringsdata.
Generation II TEDS -chip (DS2431) kan kræve opdateret systemsoftware.
Typiske applikationer og brug
- Målinger ved meget lave lydtrykniveauer
- Lydkraftmålinger på lave niveauer
- Målinger i stille værelser og anekoiske værelser
- Målinger på for eksempel harddisk-drev, computerprodukter, fans, elbiler, fluorescerende lamper og andre stille produkter
Design
47HC omfatter en speciel højfølsom 1/2 "fri-Håndholdte Måling af mikrofon og en integreret 1/2 "lav-støjforforstærker. I kombination opretter de forbindelse til CCP-inputmoduler af høj kvalitet med BNC-stik.
Forforstærker
Forforstærkeren er en speciel 1/2 "forstærker med BNC-stik, der er optimeret til lavt støj. Den giver forstærkning og har et indbygget kompensationsfilter, der sikrer lineært frit-Håndholdte Respons op til den øvre grænse ved 20 kHz.
Mikrofon
1/2 "mikrofon er en præ-polariseret gratis Håndholdte Mikrofon med et specielt reduceret iboende støjgulv for at opnå et stort dynamisk interval og en bred frekvensrespons. Dens membran er specielt afstemt til høj følsomhed kombineret med lav intern støj.
Kompatibilitet
Mikrofonsættet har den samme formfaktor som et standard GRAS -mikrofonsæt, og derfor kan det bruges med standardmonteringstilbehøret, der er tilgængeligt til GRAS -standardmikrofonsæt. Det har de samme dimensioner som 46AE, en fordel, hvis den skal monteres i en grashalvkugle.
Kalibrering
Til niveau -kalibrering har du brug for en 42AG multifunktionslydkalibrator, der kan generere et signal på 94 dB RE. 20 µpa.
Det niveau, der normalt bruges til lydniveau -kalibrering (114 dB), overbelaster 47HC, og derfor er det lavere niveau nødvendigt.
For frekvenskalibrering skal du sende sættet til kalibrering ved GRAS.
Se fanen Bestillingsinfo.
Dokumenter
GRAS 47HC 1/2 '' CCP Lav-støjmikrofonanlæg
GRAS 47HC 1/2 '' CCP Lav-støj mikrofonsystem DatabladMuligheder
