GRAS 45EA Håndsætpositioneringssystem til Kemar
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk

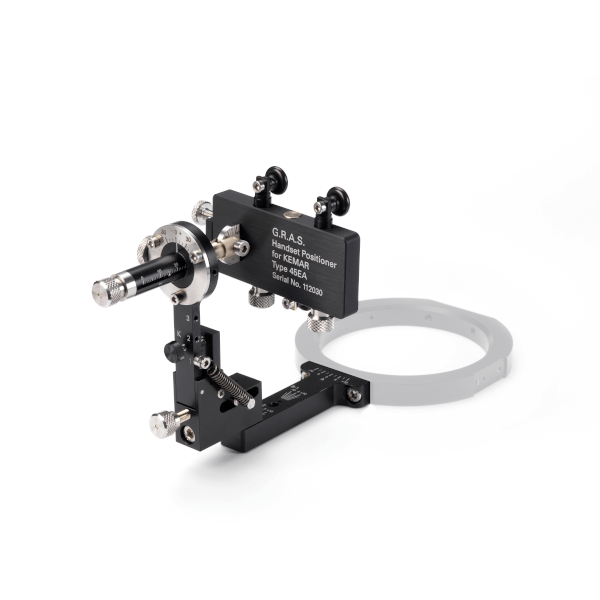

GRAS 45EA -håndsætpositioneringssystem er designet til hoved- og overkropsimulator Gras Kemar Manikin med munden simulator. Med denne kombination kan du foretage meget realistiske in-situ-målinger på mobiltelefoner såvel som konventionelle håndsæt.
Oplev mulighederne
Mere information
Beskrivelse
GRAS 45EA Håndsætpositioneringssystem til Kemar
Introduktion
GRAS 45EA -håndsætpositioneringssystem er designet til hoved- og overkropsimulator Gras Kemar Manikin med munden simulator. Med denne kombination kan du foretage meget realistiske in-situ-målinger på mobiltelefoner såvel som konventionelle håndsæt.Du kan montere systemet på Kemar uden yderligere værktøjer. Systemet kan monteres på hver side af Kemar, og du kan nemt skifte det fra den ene side til den anden side.
De vigtigste funktioner er
- Multi-justerbar i tre fly (ni bevægelige segmenter), hvilket gør det muligt at placere håndsæt nøjagtigt i henhold til krav og standarder
- Simulerende arm, håndled. palme og fingre
- Håndsætningsarmatur med en fjederarrangement til let at fastgøre/fjerne praktisk talt ethvert mobilt/trådløst håndsæt
- Justerbar kraft (Pinna lækagetryk)
- Graduerede skalaer ved alle placerings- og kraftjusteringer for at sikre, at enhver håndsætposition/kraftjustering er helt defineret til gentagne målinger.
- Valgmuligheder for pinna størrelse og hårdhed
- Gælder for både højre og venstre øre
- Let at eftermontere
- Jig til ERP-positionering af håndsæt
Der er to opsætningstilstande til håndsætspositioneringssystemet.
ERP: Denne tilstand bruger ørreferencepunktet for ITU-T P.57 Pinna Simulator, som bestemmes af ERP-gauge inkluderet i 45EA eller henvist til EEP (øreindgangspunkt).
Bemærk: Til telefonhåndsæt-test baseret på ITU-T-anbefalinger, GRAS 45BC Skal konfigureres med GRAS KB1080 ITU-T Pinnae og GRAS KB1081.
Typiske applikationer og brug
45EA er den logiske ledsager til Gras 45BB Kemar og GRAS 45BC Kemar til reproducerbare tests af håndsæt i overensstemmelse med anbefalingerne i ITU-T P.51 Artificial Mouth, ITU-T P.57 Artificial Ears, P.58 Head and Torso Simulator til Telephonometry (HATS) og ITU-T P.64 Bestemmelse af følsomhed/frekvensegenskaber for lokale telefonsystemer.45EA bruges til at simulere, hvordan en person holder et håndsæt mod øret med minimumsændring i det friHåndholdte Tilstand og den hovedrelaterede overførselsfunktion (HRTF). Dette design giver dig mulighed for at teste alle telefonhåndsæt under de samme forhold som i virkelige situationer
- Telefonhåndsæt -test
- Telefonhåndsætforskning og udvikling
- Designet til montering på GRAS 45BC Kemar Manikin med mundsimulator
Det er designet som en arm med et håndled, palme og fingre.
Armen er monteret på en skulder og giver mulighed for en justering af den kraft, hvormed der presses et håndsæt mod pinna. Afhængig af valget af pinna-størrelse, pinna-hårdhed og forskningsformål, kan modtagerens følsomhed og lækage-tolerance undersøges. Der er en pinna-leakage-justering til test af påvirkningen af en lækage.
Armen har to positioner lavet til forskellige håndsæt og en yderligere vinkeljustering af håndfladen. Palmen kan også justeres lodret til orientering ved den rette EEP eller ERP.
Håndleddet kan justere håndfladerne i to vinkelrette retninger såvel som positionen på pinna.
Palmen har tre fingre og et slutstop til at holde og placere telefonhåndsættet. To af fingrene kan justeres for at rumme for formen og størrelsen på håndsættet samt placere det specificerede ørehætte -referencepunkt (ECRP) i EAR -referencepunktet (ERP). Den tredje finger er fjederbelastet, hvilket gør det nemt at montere og fjerne håndsættet. Længden af fingrene kan justeres med udvidelsespladerne og stængerne inkluderet i systemet.
45EA kan holde håndsæt op til enten øre på Kemar Manikin for at efterligne en venstrehåndet eller højrehåndet person. Dette muliggør diagnostik af håndsæt, hvor modtageren og/eller mikrofonen er placeret asymmetrisk, hvilket ændrer send og modtager egenskaber i overensstemmelse hermed.
Kompatibilitet
45EA kan monteres på Gras 45BB og GRAS 45BC Kemar og kan bruges til at oprette nøjagtigt reproducerbare testopsætninger til alle typer håndsæt.Kvalitet og garanti
45EA-håndsætspositioneringssystemet for Kemar er fremstillet i overensstemmelse med den velkendte GRAS-standarden, der giver en 2-årig garanti mod mangelfulde materialer og udførelse.Dokumenter
GRAS 45EA Håndsætpositioneringssystem til Kemar
GRAS 45EA Håndsætpositioneringssystem til Kemar databladMuligheder
