GRAS 45CC Hovedtelefon Testarmatur

GRAS 45CC Hovedtelefon Testarmatur

GRAS 45CC-hovedtelefonprøvningsarmaturet er til dobbeltkanalsafprøvning af hovedtelefoner og headset og er bygget på vores store oplevelse i Håndholdte. Med fokus på flere konfigurationsindstillinger og nøjagtige, reproducerbare og gentagne testresultater, kan testarmaturet let tilpasses til mange forskellige hovedtelefon-/headset -design og størrelser.

Hovedtræk

• Dobbelt-kanals test af hovedtelefoner og headset fra 3,15 Hz til 70 kHz
• Realistisk menneskelignende pinna til testning af øretelefoner og indsæt øretelefoner
• Flere konfigurationsindstillinger: mikrofoner, IEC 60318-1 og IEC 60318-4 øre-simulatorer og menneskelignende pinnae-med eller uden valgfri mundsimulator

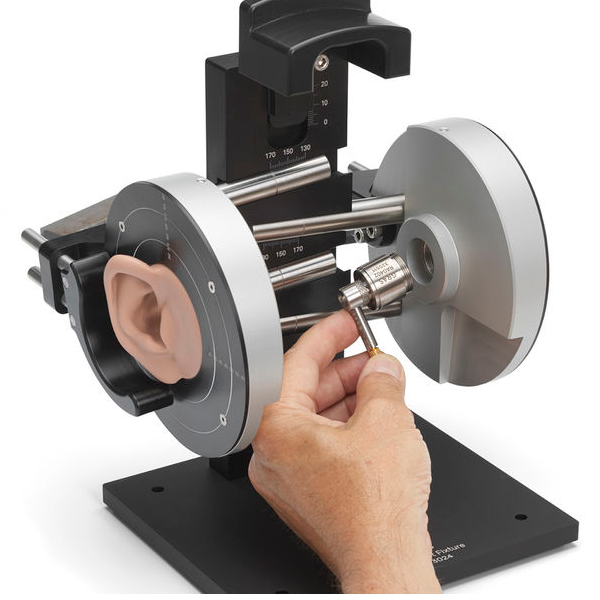

• Afstand mellem ører justeres fra 130 til 170 mm
• Højdeholder Højde justerbar fra 75 til 135 mm
• Reproducerbar og gentagelig positionering af DUT ved hjælp af 45ccs unikke positioneringsguider
• Målingsmikrofoner af høj kvalitet

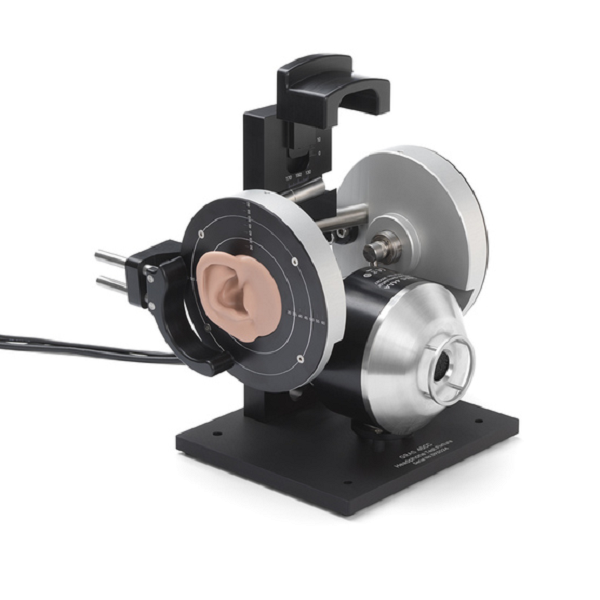

• Udvid testning til headset med den valgfri ITU-T Rec. P51 mundsimulator

Alle justeringer af hovedbåndsposition og højde såvel som afstanden mellem ørepladerne kan udføres hurtigt og nøjagtigt.

Præcise skalaer gør det nemt at dokumentere alle indstillinger nøjagtigt, det være sig hovedbåndspositionen, bredden mellem ørerne eller placeringen af ​​positionsvejledningen. Dette gør det let at indstille andre 45ccs på tværs af flere teststationer som duplikater af den originale opsætning, der blev brugt til at specificere test.

Når testarmaturet er blevet justeret til at passe til en bestemt hovedtelefon, design af hovedbåndsholder, øreplader og det unikke positioneringssystem sikrer, at når du testes identiske hovedtelefoner, får du den samme positionering og passer fra den ene test til den næste. Derfor vil gentagelighed i et produktionslinjetestmiljø være uden sidestykke med 45cc. Dette gør det 45cc det uovertrufne valg til at kræve kvalitetskontrol og produktionslinjeapplikationer, men kan også bruges til forskning og udvikling.

Konfigurationerne

For din bekvemmelighed har vi gjort 45cc tilgængelig i en række konfigurationer, der passer til specifikke testbehov. Hver konfiguration leveres med den montering, der er nødvendig for at inkorporere Valgfri mundsimulator til test af headset.

Konfigurationerne er:

• Grundlæggende 2-kanals akustiske hovedtelefoner og headsettestbegrænsning til grundlæggende tests, hvor der ikke er behov for akustisk belastning

Flush-monterede ½ ″ mikrofoner: Fremragende til scenarier såsom hurtig omdrejningsprototypeforfining

45cc-1 med eksternt polariserede ½ ″ mikrofoner
45cc-2 med prepolariserede ½ ″ mikrofoner


GRAS 45cc testarmaturer konfigureret med ½ ″ eksternt polariserede eller prepolariserede mikrofoner, der primært er beregnet til værktøjer til kvalitetskontrol og produktionslinjetest af hovedtelefoner.

• Grundlæggende 2-kanals akustiske hovedtelefoner og headsettestfixtur til basale tests, hvor der ikke er behov for akustisk belastning, men hvor frekvenser over 20 kHz (op til 70 kHz) også er af interesse er af interesse

Flush-monterede ¼ ″ mikrofoner: Ideel til hurtig prototypeforfining af Hi-Res på eller omkring øretelefoner.

45cc-9 med eksternt polariserede ¼ ″ mikrofoner
45cc-10 med prepolariserede ¼ ″ mikrofoner

GRAS 45CC-hovedtelefonprøveflagsekonfigureret med ¼ ″ eksternt polariserede eller prepolariserede mikrofoner udvider frekvensområdet til 70 kHz til højfrekvent test.

• 2-kanals akustiske hovedtelefoner og headsettestblanding med kunstige øre-simulatorer til testscenarier, der kræver akustisk belastning og tilslutning til IEC 60318-1

ØRE Simulators og ½ ″ Mikrofoner: Designet til test af øre- og are-hovedtelefoner i miljøer, der kræver en meget holdbar øresimulator

45cc-3 med IEC 60318-1 øresimulatorer og ext. Polariserede ½ ″ mikrofoner
45cc-4 med IEC 60318-1 øresimulatorer og prepolariserede ½ ″ mikrofoner


GRAS 45cc hovedtelefonprøvekonfigurationer med IEC60318-1 øresimulatorer og ½ ″ eksternt polariserede eller prepolariserede mikrofoner er primært beregnet til værktøjer til kvalitetskontrol, produktionsteknik og produktion af produktionslinjetelefon. Ved test i henhold til IEC 60318-1 kræves den akustiske belastning fra en øresimulator.

• Human-lignende 2-kanals akustiske hovedtelefoner og headset-testarmatur med øresimulatorer og realistiske pinnae til testscenarier, der kræver akustisk belastning og vedhæftning med IEC60318-4

Pinnae- og øre-simulatorer: Designet til test af enhver hovedtelefontype, inklusive in-ear og indsatser, der kræver realistisk human akustisk belastning og øregeometri

45cc-14 med IEC 60318-4 øresimulatorer, Pinnae og Ext. Polariserede mikrofoner
45CC-15 med IEC 60318-4 øresimulatorer, pinnae og prepolariserede mikrofoner


GRAS 45cc hovedtelefonprøvekonfigurationer med IEC60318-4 øresimulatorer og realistiske pinnae med Acc for ørgeometri fås med eksternt polariserede eller prepolariserede mikrofoner. De er primært beregnet som værktøjer til kvalitetskontrol og produktionsteknik, når de testes i henhold til IEC 60318-4, den akustiske belastning fra en øresimulator er påkrævet. Disse konfigurationer kan bruges til at teste enhver stil med hovedtelefoner eller headset (med den valgfri GRAS 44AA eller 44AB mundsimulator), herunder øretelefoner i øretelefoner.

• Human-lignende højfrekvent 2-kanals akustisk hovedtelefon og headsettestbegrænsning med øresimulatorer og realistiske pinnae til testscenarier, der kræver akustisk belastning og tilslutning til IEC60318-4 ved højere frekvenser

Pinnae- og øre-simulatorer: Designet til højfrekvent test af enhver hovedtelefontype, inklusive in-ear og indsatser, der kræver realistisk human akustisk belastning og øregometri

45CC-16 med højfrekvent IEC 60318-4 øresimulatorer, Pinnae og Ext. Polariserede mikrofoner
45CC-17 med højfrekvent IEC 60318-4 øresimulatorer, pinnae og prepolariserede mikrofoner


GRAS 45cc hovedtelefonprøvekonfigurationer med IEC60318-4 øresimulatorer og realistiske pinnae med Acc for ørgeometri fås med eksternt polariserede eller prepolariserede mikrofoner. De er primært beregnet som værktøjer til kvalitetskontrol og produktionsteknik, når de testes i henhold til IEC 60318-4, den akustiske belastning fra en øresimulator er påkrævet. Disse konfigurationer kan bruges til at teste enhver stil med hovedtelefoner eller headset (med den valgfri GRAS 44AA eller 44AB mundsimulator), herunder øretelefoner i øretelefoner.

Garanti

GRAS tilbyder en fem-årig garanti mod mangelfulde materialer og udførelse.

Service

Hvis du ved et uheld beskadiger membranen på en GRAS-mikrofon, kan vi i de fleste tilfælde-omplacere den til en meget rimelig pris og med kort omdrejningstid. Dette beskytter ikke kun din investering, men glæder også din kvalitetssikringsafdeling, fordi du ikke behøver at bekymre dig om nye serienumre osv.

Før de forlader fabrikken, kalibreres alle GRAS -mikrofoner i et kontrolleret laboratoriemiljø ved hjælp af sporbart kalibreringsudstyr.

Kalibrering

Afhængig af brugen, målemiljøet og interne kvalitetskontrolprogrammer anbefaler vi at kalibrere mikrofonen mindst en gang om året.
