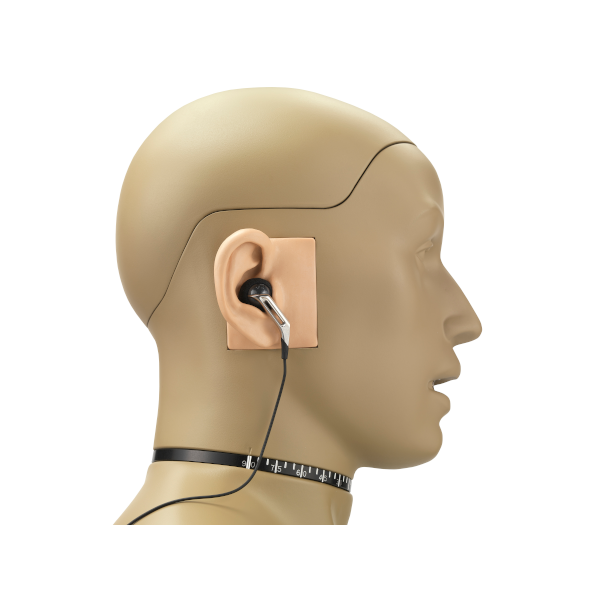

45BB-16 er et Kemar-hoved og overkrop for 2-kanals øre- og hovedtelefonprøve, med prepolariserede hi-res øresimulatorer og antropometriske pinnae.it leveres fuldt konfigureret, individuelt kalibreret og klar til brug. Foruden et systemkalibreringscertifikat er en USB -flashhukommelse med simuleringsdata inkluderet.
Oplev mulighederne
Mere information
Beskrivelse
GRAS 45BB-16 Kemar med Hi-RES-simulatorer til test af øre- og hovedtelefoner, 2-CH CCP
Introduktion
Kemar Head and Torso Simulator blev introduceret af Knowles i 1972 og blev hurtigt industristandarden for høreapparatproducenter og forskningsmæssige audiologer (besøg Kemar.us at læse hele historien). Det er baseret på verdensomspændende gennemsnitlige menneskelige mandlige og kvindelige hoved- og overkroppsdimensioner. Det opfylder kravene fra ANSI S3.36/ASA58-2012 og IEC 60318-7: 2017.GRAS 45BB Kemar har de samme dimensioner og akustiske egenskaber som den originale Kemar, men er blevet udviklet yderligere af GRAS for at imødekomme branchens efterspørgsel efter realistiske målinger af høreapparater, hovedtelefoner og headset. Det giver akustisk diffraktion, der ligner den, der er stødt på det median menneskelige hoved og overkropp, både i nærheden og i det fjerneHåndholdte.
Da alle de forudkonfigurerede 45BB Kemars består af de samme grundlæggende 45BB Kemar ikke-konfigureret, plus et sæt applikationsspecifikt tilbehør, opnås den fulde information om en given Kemar-konfiguration ved at kombinere informationen om 45BB Kemar ikke-konfigureret og information For en given konfigureret version som findes i den nuværende tekst. Læs om den ikke-konfigurerede Kemar her.
Design
45BB-16 er et Kemar-hoved og overkrop for 2-kanals øre- og hovedtelefonprøve med prepolariserede hi-res øresimulatorer og antropometriske pinnae.Det leveres fuldt konfigureret, individuelt kalibreret og klar til brug. Foruden et systemkalibreringscertifikat er en USB -flashhukommelse med simuleringsdata inkluderet.
De vigtigste konfigurationsspecifikke komponenter i 45BB-16 er GRAS RA0404 Prepolarized Hi-Res Audio Ear Simulator og KB5000/KB50001 Anthropometric Pinnae.
Hi-Res øresimulator
Den akustiske inputimpedans af RA0404 ligner tæt på det menneskelige øre, og som et resultat indlæser en lydkilde på meget samme måde. Det legemliggør et antal omhyggeligt designede mængder, der er forbundet via veldefinerede og præcist afstemte resistive riller. I et ækvivalent elektrisk kredsløb ville kondensatorer repræsentere mængderne, og induktans og resistens ville repræsentere henholdsvis luftmasse og luftstrøm inden for de resistive lunde.
RA0404 mindsker den begrænsede anvendelighed af standard IEC60318-4 øresimulator over 10 kHz. Den stejle resonans ved 13,5 kHz er blevet erstattet af en meget dæmpet resonans, og det nyttige frekvensområde udvides nu til 50 kHz inden for et snævert tolerancebånd. Det overholder IEC60318-4, og dens akustiske overførselsimpedans er inden for det tolerancebånd, der er specificeret af IEC60318-4. Fra 10 til 20 kHz er overførselsimpedansen inden for ± 2,2 dB, fra 20 kHz til 50 kHz er den inden for ± 3,2 dB, hvilket resulterer i meget forbedret gentagelighed. Realistiske THD -målinger er nu mulige.
Det måles og kalibreres i henhold til IEC60318-4 og ITU-T-anbefaling s.57 og leveres med et kalibreringskort, der specificerer dets følsomhed og frekvensrespons.
Det leveres med en indbygget Gras 40bd 1/4 "Prepolariseret trykmikrofon.
Læs mere om RA0404 her.
Den antropometriske pinna
Sammenlignet med den standardiserede pinna udgør den antropometriske pinna adskillige forbedringer af concha og øregangen, kombineret med øget sammenfoldelighed af helixen og forbedret montering. Det er lavet af blød silikone, 35 Shore OO -hårdhed.
Den eksterne form af pinna er identisk med den for den standardiserede Kemar Pinna, men concha og øregang er blevet modificeret, så de nøje efterligner egenskaberne ved et ægte menneskeligt øre. Ear Canal er blevet udvidet og er nu en integreret del af pinna, der forsegler direkte mod øresimulatoren. Ligesom det menneskelige øre har øregangen den 1. og 2. bøjning, og grænsefladen med concha er oval. FIT- og indsættelseskonsistens er meget forbedret sammenlignet med de cylindrisk eller konisk formede ørekanalforlængelser, der bruges sammen med standardpinnae.
Det ydre øre fleksibilitet er blevet forbedret, og når man monterer supra-etabelt og omgås hovedtelefoner, kollapser Pinna nu mod hovedet meget som et menneskeligt øre.
Ud over den traditionelle push -montering udefra er pinna fastgjort med to skruer fra indersiden af Kemars hoved. Disse to skruer sikrer, at pinna holdes fast på plads. Derfor forsegler det perfekt mod øresimulatoren og hovedet, og det er muligt at montere og afmontere DUT'er gentagne gange uden at gå på kompromis med tætningen.
Læs mere om den antropometriske pinnae her.
Typiske applikationer
Den anatomiske form af pinna gør det muligt at opnå en meget god pasform og forsegling med anatomisk formede in-ear-transducere. Det er let at kontrollere indsættelsesdybden, hvilket fører til god indsættelseskonsistens og meget forbedret gentagelighed og nøjagtighed af målinger. Den forbedrede pasform og tætning betyder også, at lavfrekvente responsen forbedres. Det giver dig mulighed for at gengive basisnotater såvel som effektivt måle (aktiv og passiv) dæmpning.Med Hi-Res-lydsimulatoren er det nu muligt at foretage reproducerbare målinger op til 50 kHz. Den 45BB-16 Kemar er ideel til nøjagtig og gentagelig test af høreapparater, hovedtelefoner, øretelefoner og hørebeskyttere i øret. Læs mere om fordelene ved øresimulatoren med høj opløsning her.
Ydeevne og garanti
Kemar er lavet af komponenter fra vores standardportefølje og er fremstillet af materiale af høj kvalitet og brandede dele, der blev valgt og behandlet for at sikre livslang stabilitet og robusthed. Dette gør det muligt for os at tilbyde 2 års garanti mod mangelfulde materialer og udførelse.Undtagelser: Mikrofoner inkluderet i Kemar som for disse gælder vores normale 5-årige garanti. Garantiperioden for kabler er 6 måneder.
