GRAS 45BB-11 KEMAR med antropometrisk pinna til lav-støj øre- og hovedtelefonprøve, 1-ch Lemo
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
45BB-11 er et Kemar-hoved og torso til 1-kanals lavt-støj-test af øre og hovedtelefoner. Det leveres fuldt konfigureret, individuelt kalibreret og klar til brug. Foruden et systemkalibreringscertifikat er en USB -flashhukommelse med simuleringsdata inkluderet.
Oplev mulighederne
Mere information
Beskrivelse
GRAS 45BB-11 KEMAR med antropometrisk pinna til lav-støj øre- og hovedtelefonprøve, 1-ch Lemo
Introduktion
Kemar Head and Torso Simulator blev introduceret af Knowles i 1972 og blev hurtigt industristandarden for høreapparatproducenter og forskningsmæssige audiologer (besøg Kemar.us at læse hele historien). Det er baseret på verdensomspændende gennemsnitlige menneskelige mandlige og kvindelige hoved- og overkroppsdimensioner. Det opfylder kravene fra ANSI S3.36/ASA58-2012 og IEC 60318-7: 2011.GRAS 45BB Kemar har de samme dimensioner og akustiske egenskaber som den originale Kemar, men er blevet udviklet yderligere af GRAS for at imødekomme branchens efterspørgsel efter realistiske målinger af høreapparater, hovedtelefoner og headset. Det giver akustisk diffraktion, der ligner den, der er stødt på det median menneskelige hoved og overkropp, både i nærheden og i det fjerneHåndholdte.
Da alle de forudkonfigurerede 45BB Kemars består af de samme grundlæggende 45BB Kemar ikke-konfigureret, plus et sæt applikationsspecifikt tilbehør, opnås den fulde information om en given Kemar-konfiguration ved at kombinere informationen om 45BB Kemar ikke-konfigureret og information For en given konfigureret version som findes i den nuværende tekst. Læs om den ikke-konfigurerede Kemar her.
Design
45BB-11 er et Kemar-hoved og overkrop for 1-kanals lavtest-test med øre og hovedtelefoner.Det leveres fuldt konfigureret, individuelt kalibreret og klar til brug. Foruden et systemkalibreringscertifikat er en USB -flashhukommelse med simuleringsdata inkluderet.
Hovedkomponenterne i 45BB-11 er GRAS 43BB lav-støj øre-simulatorsystem og KB5000/KB5001 antropometrisk pinnae.
43BB lav-støj øresimulatorsystem
Grundlæggende består 43BB af en IEC 60318-4 øresimulator og et 40HT-mikrofonsystem med lav støj.
Den indbyggede mikrofon er den 40Ah lav-støj Ext. Polariseret trykmikrofon, der har et specielt reduceret støjgulv for at opnå et stort dynamisk interval.
Under 10 kHz er frekvensresponsen identisk med en standard IEC 60318-4 øresimulator. Over 10 kHz resulterer forskellene i mikrofonmembranimpedansen i betydelige forskelle. Standard øresimulator har en høj-Q-resonans omkring 13,5 kHz relateret til længden af øregangen og membranimpedansen. I den lave støjversion af øresimulatoren erstattes den enkelte høj-Q-resonans af to resonanser. En del af designet af mikrofonen med lav støj er en filterenhed, der styrer den mekaniske resonans af mikrofonen med lav støj. Kombinationen af filteret og den lave dæmpning af membranen annullerer den høje top af resonansen i simulatoren.
Forforstærkeren er 26hg, der ligner GRAS 26AC ¼ ”standardforforstærkeren, men med en 40 GΩ inputimpedans for at muliggøre lavniveau støjmålinger. Det har en integreret let kabel, der er afsluttet i et 7-polet Lemo-stik, der tilsluttes til 26HT-gevinsten og filterenheden.
For at afslutte systemet er et specielt effektmodul en del af leveringen, dvs. den12HF 1-kanals strømmodul til lav-støj-systemer.
Læs mere om det 43BB lav-støj øresimulatorsystem her.
Den antropometriske pinna
Sammenlignet med den standardiserede pinna udgør den antropometriske pinna en række forbedringer af concha og øregangen kombineret med øget sammenbrud af helixen og forbedret montering. Det er lavet af blød silikone, 35 Shore OO -hårdhed.
Den eksterne form af pinna er identisk med den for den standardiserede Kemar Pinna, men concha og øregang er blevet modificeret, så de nøje efterligner egenskaberne ved et ægte menneskeligt øre. Ear Canal er blevet udvidet og er nu en integreret del af pinna, der forsegler direkte mod øresimulatoren. Ligesom det menneskelige øre har øregangen den 1. og 2. bøjning, og grænsefladen med concha er oval. Fit og indsættelseskonsistens er meget forbedret i forhold til cylindrisk eller konisk formede ørekanalforlængelser, der bruges med standardpinna.
Det ydre øre fleksibilitet er blevet forbedret, og når man monterer supra-etabelt og omgås hovedtelefoner, kollapser Pinna nu mod hovedet meget som et menneskeligt øre.
Ud over den traditionelle push -montering udefra er pinna fastgjort med to skruer fra indersiden af Kemars hoved. Disse to skruer sikrer, at pinna holdes fast på plads. Derfor forsegler det perfekt mod øresimulatoren og hovedet, og det er derfor muligt at montere og afmontere DUT'er gentagne gange uden at gå på kompromis med tætningen.
Læs mere om den antropometriske pinnae her.
Typiske applikationer

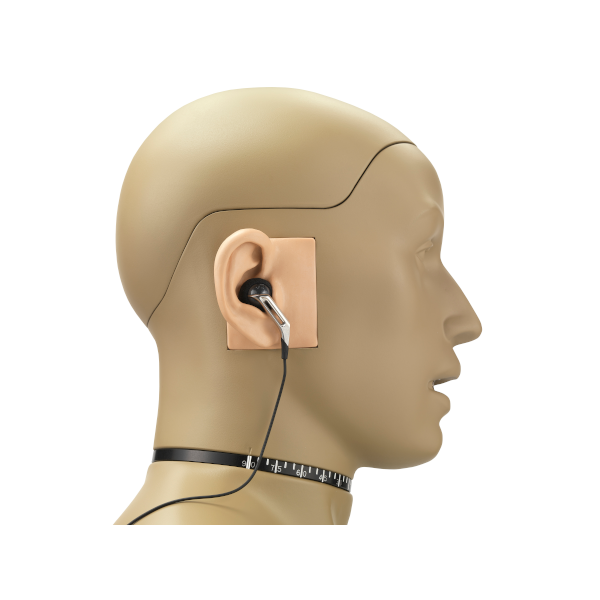

45BB-11 er konfigureret til at imødekomme forbrugerelektronikindustriens behov for F & U-test af øre- og hovedtelefoner, herunder hovedtelefoner i øret med aktiv støjdæmpning.Den anatomiske form af pinna gør det muligt at opnå en meget god pasform og forsegling med anatomisk formede in-ear-transducere. Det er let at kontrollere indsættelsesdybden, hvilket fører til god indsættelseskonsistens og meget forbedret gentagelighed og nøjagtighed af målinger. Den forbedrede pasform og tætning betyder også, at lavfrekvensresponsen forbedres. Det giver dig mulighed for at gengive basisnotater såvel som effektivt måle (aktiv og passiv) dæmpning.
Fordi det kan måle ned til og under tærsklen for menneskelig hørelse, kan den måle elektronikens indflydelse på øretelefonernes lydrespons. Dens lave støjgulv betyder, at måleesultater vil have en stærk sammenhæng med den subjektive feedback fra testpersoner og brugere.
Systemets lave iboende støj betyder også, at THD og Rub & Buzz på meget lave niveauer kan undersøges.
Af disse grunde er 45BB-11 Kemar ideel til nøjagtig og gentagen test af hovedtelefoner, øretelefoner og hørselsbeskyttere i øret. Pinna's forbedrede sammenbrud gør det også godt egnet til test af supra-etablerede og omgåede hovedtelefoner.
Ydeevne og garanti
Kemar er lavet af komponenter fra vores standardportefølje, alt fremstillet af materiale af høj kvalitet og brandede dele, der blev valgt og behandlet for at sikre livslang stabilitet og robusthed. Dette gør det muligt for os at tilbyde 2 års garanti mod mangelfulde materialer og udførelse.Undtagelser: Mikrofoner inkluderet i Kemar som for disse gælder vores normale 5 års garanti. Garantiperioden for kabler er 6 måneder.
Dokumenter
GRAS 45BB-11 KEMAR med antropometrisk pinna til lav-støj øre- og hovedtelefonprøve, 1-ch Lemo
GRAS 45BB-11 KEMAR med antropometrisk pinna til lavt-støj øre- og hovedtelefontest, 1-ch Lemo databladMuligheder
