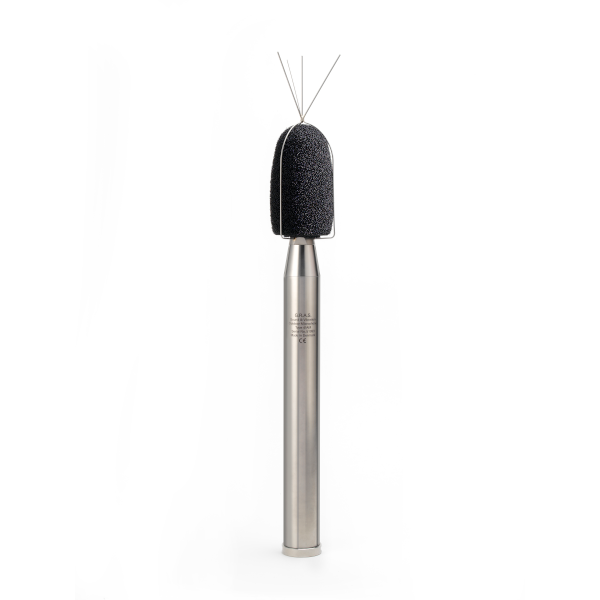

Gras 41 am Permanent udendørs mikrofonsystem til lufthavnsstøj
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
Typiske applikationer og brug
- Permanent udendørs-støjovervågning
- Overvågning af lufthavnstøj
- IEC 60651 Type 1 støjmålinger
Oplev mulighederne
Mere information
Beskrivelse
Gras 41 am Permanent udendørs mikrofonsystem til lufthavnsstøj
Typiske applikationer og brug
- Permanent udendørs-støjovervågning
- Overvågning af lufthavnstøj
- IEC 60651 Type 1 støjmålinger
Design
Det er i overensstemmelse med IEC 651 Type 1 og ANSI S1.41983 Type 1 -krav og kan bruges med ethvert passende elektronisk lyd- eller vibrationsmålesystem. Det er PTB -godkendt som en del af et IEC 651 type 1 -system.En 1⁄2-tommer præcisionskondensatormikrofon og tykfilmforforstærker sikrer maksimal stabilitet og ydeevne. Både mikrofon og foringsrør er lavet af rustfrit stål.
Præcise in-situ-kalibreringskontrol ved 1000 Hz er aktiveret når som helst via en indbygget elektrostatisk aktuator og testoscillator.
41:00 er udstyret med anti-fuglspidser, en forrude og en regnhætte, der ikke forringer dens akustiske omni-retningsegenskaber. Regnhætten, der indeholder den elektrostatiske aktuator, forbliver i position under kalibrering af mikrofonen med en stempeltelefon.
Den store dynamiske rækkevidde af 41 AM opnås via et Twin Circuit -kort med en DC -konverter til levering af 200 V til mikrofonpolarisering såvel som en 120 V -forsyning til forforstærkeren. Følsomheden af forstærkeren kan justeres med 12 dB og forstærkningen indstillet til -20 dB, 0 dB eller +20 dB (via et par kredsløbsplade) for at give optimale signal-til støjforhold på lange kabler. Gevinsten er normalt indstillet til 0 dB, når fabrikken forlader fabrikken.
En A-vægtende flter for øget dynamisk kapacitet er inkluderet i 41 am. En kredsløbspostramper bruges til at vælge enten A-vægtning eller lineær frekvensrespons. A-vægt eller lineær respons kan specificeres, når der bestilles, ellers vil LIN-vægtning være aktiv ved levering.
Den indbyggede kalibreringsoscillator kan tændes eller slukkes ved at kortslutte en pin til jorden i outputstikket til 41 am. Den elektrostatiske aktuator er fabriksindstillet til et kalibreringsniveau på 90 dBre. 20 μ PA ved 1000 Hz. Et kalibreringsniveau på 94 dB kan specificeres, når der bestilles.
Den elektrostatiske aktuator og mikrofonenhed er elektrisk isoleret fra huset af 41 am; Således eliminering af EMC og jordsløjfer.
En silica-gel-udtørrende er placeret inde i den nedre halvdel af huset og et fugtighedsindikatorvindue til kontrol af tilstanden for en anden udtørrende, der er islokeret i den øverste halvdel.
Den interne udluftning af 41 am er via et kapillarrør, der afsluttes under regnhætten, det bærer også den kalibreringssignale forbindelse til den elektrostatiske aktuator. Ved at fjerne regnhætten (venstre tråd) er forbindelsen til aktuatoren tilgængelig.
Når forruden er fjernet, kan enheden let kalibreres ved hjælp af en stempeltelefon (udstyret med adapter RA0009); skønt sjældent nødvendigt, da aktuatorkalibrering normalt udføres regelmæssigt.
Stangadapteren har en G 11⁄2-tommer tråd (ISO228/1). Stativadapteren kan skrues direkte til stangadapteren. Outputstikket fra 41 AM er placeret under poladapteren, og både stik og kabel er godt beskyttet.
Blandt det tilgængelige tilbehør er en kalibreringskontrolboks AC0001. Dette har en føring, der tilsluttes direkte i outputstikket til 41 am. AC0001 har stikkontakter til signaludgang, fjernbetjeningskalibrering og ekstern effekt (12 –18 V DC, fx fra en Gras-hovedledningsadapter AB0002/AB0003 *). Det har også en tænd/sluk -switch til lokal kalibreringskontrol.
* AB0002 for 230 V AC; AB0003 for 120 V AC
