GRAS 40SC CCP Probe Microphone
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk

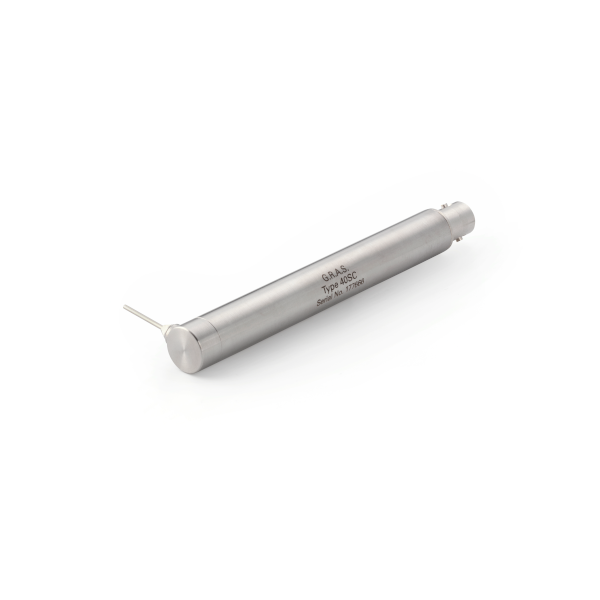

Den GRAS 40SC er konstrueret med aftagelige rustfrit stål Prober rør, som leder det akustiske signal til en forpolariseret mikrofon inde i huset på 40SC. Efter at være blevet opfanget af mikrofonen, sendes det akustiske signal videre til en impedans-matching bølgeleder, som eliminerer uønskede interne refleksioner.
Oplev mulighederne
Mere information
Beskrivelse
GRAS 40SC CCP -sonde -mikrofon
Typiske applikationer og brug
- Målinger af akustisk-impedans
- Udstødningssystemmålinger
- Nær ved-Håndholdte målinger
- Målinger ved høje temperaturer
- Målinger af trykfordeling i små indkapslinger
Design
GRAS 40SC er konstrueret med aftagelige rustfrie stålprober rør, der styrer det akustiske signal til en præpolariseret mikrofon inde i huset i 40SC. Efter at have været fornemmet af mikrofonen overføres det akustiske signal til en impedans-matchende bølguide, der eliminerer uønskede interne reflektioner. Resultatet er en glat frekvensrespons, der spænder fra 2 Hz op til 20 kHz. Den interne mikrofon er forbundet til en CCP -forforstærker med et højt dynamisk interval; At sikre et måleområde fra ca. 40 dB til 160 dB RE. 20 μ pa.Den integrerede BNC-stik er til at trække kraft fra og levere signalet til en konstant strømforsyning, f.eks. GRAS 12AL CCP-forsyningen eller enhver anden kompatibel konstant strømforsyning.
CCP -sonde -mikrofon 40SC kompenseres internt for at udligne mikrofonens indre tryk med det statiske tryk ved sondens spids. Det statiske tryk inden for 40SC vil derfor tilpasse sig det statiske tryk, der eksisterer ved sondens spids; hvilket det gør med en tidskonstant på cirka 0,1 s.
40SC kan bruges med forskellige sonde længder og leveres med fire standard sonde -længder, dvs. 20 mm, 40 mm, 80 mm og 160 mm. Mellemlængder kan fremstilles ved at skære disse standardlængder. Rørene i rustfrit stål kan også bøjes til en radius så lav som 5 mm uden at nedgradere systemets akustik. Et fleksibelt sonderør tilvejebringes også til anvendelse i målinger, hvor stive rustfrit stålrør ikke er praktiske. Dette nedgraderer dog lidt systemets akustiske ydelse lidt.
Det rigtige vinklede design af 40SC gør det særligt velegnet til målinger på udstødningsgassystemer og andre maskiner generelt såvel som til scanning af vibrerende overflader såsom højttalermembraner og skabe.
Den kompakte størrelse, lav vægt og all-stainless-stål konstruktion af 40SC gør det robust, let at håndtere og let at montere.
