Gras 40ps-1 CCP overflademikrofon
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk

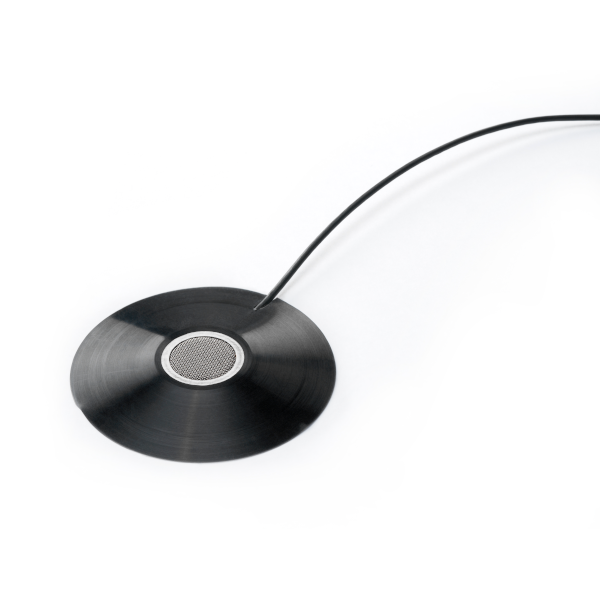

GRAS 40PS-1 er en lavprofileret, let overflademikrofon til målinger af generelle formål på plane og buede overflader inden for aeroakustik, vindtunnelapplikationer og store arrays.
Oplev mulighederne
Mere information
Beskrivelse
Gras 40ps-1 CCP overflademikrofon
Typiske applikationer og brug
AeroacusticsVindtunnel-applikationer
Store arrays
Design
GRAS 40PS-1 er en lavprofileret, let overflademikrofon til målinger af generelle formål på plane og buede overflader inden for aeroakustik, vindtunnelapplikationer og store arrays.Dens frekvensområde strækker sig fra 10 Hz til 12 kHz, og dets dynamiske interval er fra under 27 dBA til 145 dB.
Det har en integreret CCP -forforstærker med TED'er ifølge IEEE 1451.4 til fjernidentifikation og læsning af kalibreret følsomhed.
Det kræver en konstant strømforsyning, såsom GRAS 12AL 1-kanals CCP-strømmodul med A-vægtfilter eller enhver anden kompatibel konstant strømforsyning.
Trykudligning er via en udluftning placeret foran på mikrofonen lige ved siden af dens membran. Dette gør det velegnet til brug i forhold med hurtige statiske trykændringer, for eksempel på fly eller på vejkøretøjer i bjergrigt land.
40PS-1 har et integreret 1,5 m koaksialkabel med en mikrodotstik. En adapter til BNC er inkluderet. Det leveres med en smidig aftagelig silicium-gummi-fairing og klæbende monteringspuder. På grund af dets lethed bidrager det meget lidt masse til tynde plader.
Sammen med nogen af GRAS -monteringerne vil profilen af overflademikrofonen ikke overstige 3 mm.
Monteringsmetoder
Afhængig af omgivende vindhastighed er der flere metoder til at fastgøre overflademikrofonen til dens monteringspunkt.Når der ikke er nogen vind, behøver mikrofonen kun at være fastgjort på plads ved hjælp af den dobbeltsidede klæbepude (muligvis trimmet for at matche størrelsen på mikrofonen alene). For lave vindhastigheder, f.eks. På siden af en bil inkluderer fairing. Ved moderate vindhastigheder, f.eks. En vindtunnel, inkluderer den enkelt-sidede klæbepude. Ved høje vindhastigheder, f.eks. På skroget af et lavhastighedstestfly skal du bruge aluminiumsafskærmning/monteringsplade og fire skruer.
Stempelkalibrering
GRAS 40PS-1 kan let kalibreres ved hjælp af en GRAS-stempeltelefon og RA0145-kalibreringsadapteren.Individuel kalibrering
Alle Gras -overflademikrofoner kontrolleres og kalibreres individuelt, inden de forlader fabrikken.Et individuelt kalibreringskort leveres med hver mikrofon og inkluderer også en individuel trykfrekvensrespons.
Dokumenter
Gras 40ps-1 CCP overflademikrofon
GRAS 40PS-1 CCP Surface Microphone DataarkMuligheder
