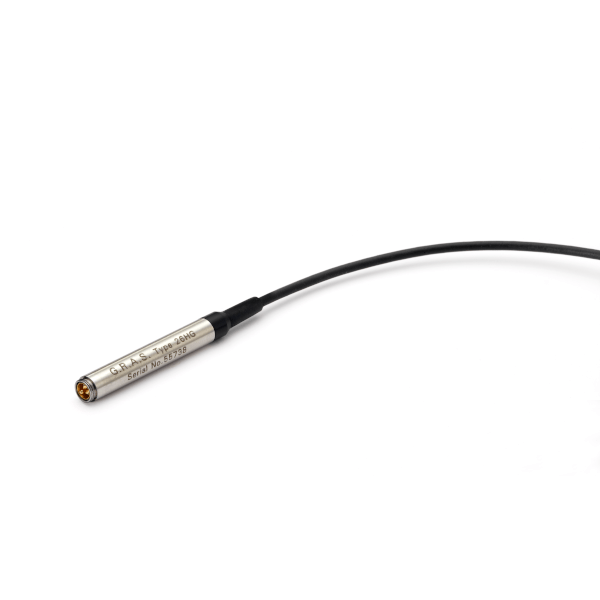

GRAS 26HG 1/4 "Forforstærker med 3 m integreret kabel, lav frekvens
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
Alle GRAS-mikrofonforforstærkere er baseret på et lille keramisk tykfilmsubstrat med en meget høj inputimpedans. Det keramiske underlag er afskærmet af en vagtring for at minimere påvirkningen af omstrejfende kapacitans og mikrofonisk interferens.
Oplev mulighederne
Mere information
Beskrivelse
GRAS 26HG 1/4 "Forforstærker med 3 m integreret kabel, lav frekvens
Design
Alle GRAS-mikrofonforforstærkere er baseret på et lille keramisk tykfilmsubstrat med en meget høj inputimpedans. Det keramiske underlag er afskærmet af en vagtring for at minimere påvirkningen af omstrejfende kapacitans og mikrofonisk interferens.Foringsrøret er lavet af rustfrit stål for maksimal styrke og holdbarhed. De små dimensioner af denne forforstærker sikrer pålidelig drift under fugtige forhold på grund af den varme, der genereres af intern effektafledning.
Dynamisk rækkevidde
Type 26HG kan håndtere både enkelt og dobbeltsidet strømforsyning. Forsyningen kan variere mellem 28 VDC og 120 VDC enkelt-sidet eller ± 14VDC og ± 60 VDC dobbeltsidet. Når du bruger den høje forsyningsspænding (120VDC eller ± 60VDC), overstiger det dynamiske interval 140 dB.Støj
Det elektriske kredsløb i Forforstærker af type 26HG er bygget på et keramisk underlag ved hjælp af valgte lave støjkomponenter for at få meget lavt selvstøj. Den elektriske selvstøj er så lav, at systemstøj hovedsageligt bestemmes af mikrofonkapslens termiske støj.Frekvensrespons
Den lavfrekvente afskæring af typen 26Hg forforstærker bestemmes hovedsageligt af inputimpedansen af forforstærkeren og kapacitansen af mikrofonkapslen. Kapaciteterne 20 PF, 6,5 PF og 3 PF svarer til de typiske kapacitanser på henholdsvis 1/2 ", 1/4" og 1/8 "mikrofonkapsler.Den højfrekvente afskæring bestemmes af forforstærkerens evne til at drive kapacitive belastninger (trefrate), forårsaget af kablet. For store signaler skal virkningerne af disse parametre redegøres for, hvornår målinger udføres. Den store signalrespons for type 26HG for forskellige kapacitive belastninger svarende til forskellige kabellængder er vist på databladet. Outputniveauet er i decibel i forhold til 1 volt. Typisk kapacitans for kablet er 100 pf/m (30 pf/fod).
Type 26HG bruges typisk med en type 40AN lavfrekvent mikrofonkapsel for at nå en -3-dB afskæringsfrekvens omkring 0,25 Hz.
Stik
Forforstærker Type 26HG er forsynet med en 3 m let kabel, der afsluttes i et 7-polet Lemo-serie 1B-stik. Kablet er kun 2,5 mm i diameter og vil modstå temperaturer fra 40 OC til +150 OC. En adapter (GR0010) til GRAS 1/2 "mikrofoner er inkluderet.
7-PIN LEMO PLUG 1B MALE (EXT. VIS)
