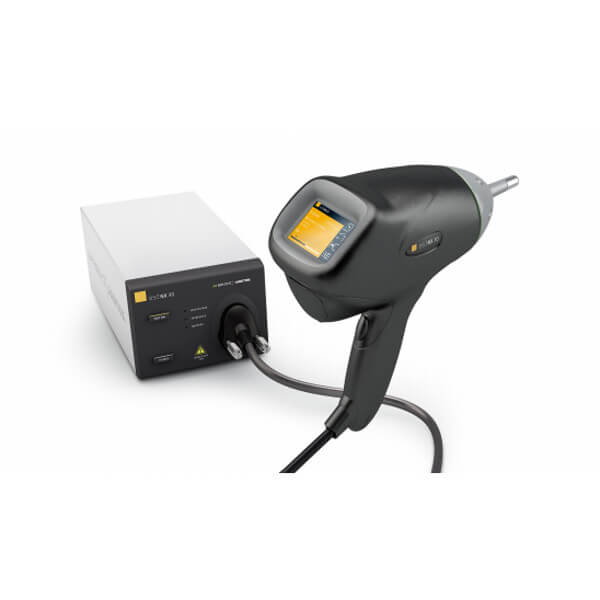

EM Test ESD NX30 ESD Generator
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
- Testspænding op til 30 kV for luft og kontakt udledning
- Color Touch Display
- Udladninger op til 25 Hz
- 80 let at ændre R/C-netværk og tip
- Switchable Bleed-Off-funktion
- Indbygget aktivitetslog
- AC Mains Supply og DC Supply
- Valgfri batteri testet til 30.000 pulser @30 kV
Oplev mulighederne
Mere information
Beskrivelse
EM Test ESD NX30 ESD Generator
EM-testen ESD NX30 ESD-generator genererer ESD-pulser over EN/IEC 61000-4-2 testniveauerElektrostatiske udledninger enten fra en menneskelig krop til enhver anden del eller mellem to forskellige genstande kan forårsage vedvarende forstyrrelser eller endda ødelæggelse af følsom elektronik eller kontrol.
ESD NX30 er en ESD -tester til at simulere ESD -pulser ved højere spændinger op til 30 kV i både luft- og kontaktafladningstilstand. Det tilfredsstiller derfor kravene, der overskrider EN/IEC 61000-4-2 testniveauer og overholder Automotive Test-applikationer.
specifikationer
| Tilgængelige ESD NX30-modeller | |
| ESD NX30 | - Højspændingsbaseenhed med - Indbygget batteripakke - Udladningspistol - interface, sammenlås - 150 pf/330 ohm decharge netværk - Selvkalibrering - Bæretaske |
| ESD NX30.1 | - Højspændingsbaseenhed - Udladningspistol |
| ESD NX30-Auto | - ESD NX30 -enhed - ISO 10605 decharge netværk - 150 pf/2000 ohm - 330 pf/2000 ohm - 330 pf/330 ohm - 150 pf/330 ohm |
| Testniveau | |
| Kontaktudladning | 200 V - 30.000 V ± 5 % |
| Luftudladning | 200 V - 30.000 V ± 5 % |
| Løsning | 100 V trin |
| Holdetid (AD) | Mere end 5 sekunder |
| Produktion | |
| Kontaktudladningspuls | pr. EN/IEC 61000-4-2 Ed.2, Per ISO 10605 Ed.2 150 pf/330 ohm |
| Tid til at stå op | 0,8 ns +/- 25%, 0,7 ns - 1 ns |
| Første topstrømsværdi | 7,5 a ± 15 % @2 kV 15 a ± 15 % @4 kV 22,5 a ± 15 % @6 kV 30 a ± 15 % @8 kV |
| Nuværende værdi ved 30ns | 4,0 a ± 30 % @2 kV 8,0 a ± 30 % @4 kV 12,0 a ± 30 % @6 kV 16,0 a ± 30 % @8 kV |
| Nuværende værdi ved 60ns | 2,0 a ± 30 % @2 kV 4,0 a ± 30 % @4 kV 6,0 a ± 30 % @6kv 8,0 a ± 30 % @8 kV |
| Udløser | |
| Enkelt puls | Frigivelse af en enkelt puls |
| Flere impulser | Kontinuerlig luftudladning op til 25 Hz, Kontaktudledninger op til 20 Hz, Tilfældige udledninger |
| Tæller | 0 - 9.999 til udladning før udvælgelsen |
| ESD NX30 | |
| HV strømforsyning | Op til 30 kV DC |
| Indbygget batteri | Ca. 30 K udledninger; Batteriet genoplades automatisk Når det er tilsluttet AC Mains Supply |
| Interface | Optisk og sammenlås |
| Selvkalibrering | Efter strøm til, af brugeren når som helst |
| ESD NX30.1 | |
| HV strømforsyning | Op til 30 kV DC |
| Selvkalibrering | Efter strøm |
| Udladningspistol | |
| Kontroller | Color Touch Display |
| Testniveau | 200 V til 30.000 V |
| Polaritet | Positiv, negativ, vekslende, valgbar |
| Udladningstilstand | Luft eller kontaktudladning, valgbar |
| Udladningspids | Punkt og kugletype |
