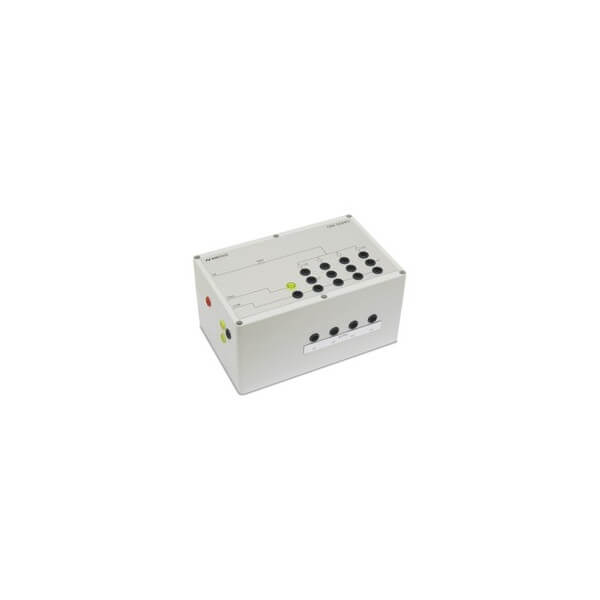

EM -test CNV504N5 -koblingsnetværk
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
- Dedikeret CDN til kobling af langsomt dæmpede oscillerende bølger pr. EN/IEC 61000-4-18
- Koblingskondensator 0.5UF
- Afkobling af induktor 1,5 MH for 50 V AC/DC
- Afkobling af induktor 3.0 MH for 250V AC/DC
- Nominel linje nuværende 4A AC/DC
Oplev mulighederne
Mere information
Beskrivelse
Kobling/afkobling af netværk til test af måling af relæer og beskyttelsesudstyr
CNV 504N5-serien kobling/afkoblingsnetværk bruges til at anvende langsomt dæmpede oscillerende bølger på signal/datalinjer i overensstemmelse med EN/IEC 61000-4-18. En kapacitans på 0,5uf er specificeret for at parre pulserne på linjerne. Hver linje har en afkoblingsinduktor på 1,5 mH eller 3,0 MH for at beskytte hjælpeudstyret mod at blive udsat for testpulsen. Forstyrrelsessignalet, der bruges til denne test, er en dæmpet oscillerende puls med en frekvens på 100 kHz eller 1MHz, der genereres af EM -testen OCS 500N6 eller OCS 500N6F.
CNV 504N5 -serien understøtter spændinger på op til 250V AC/DC og en strøm på op til 4A AC/DC.
