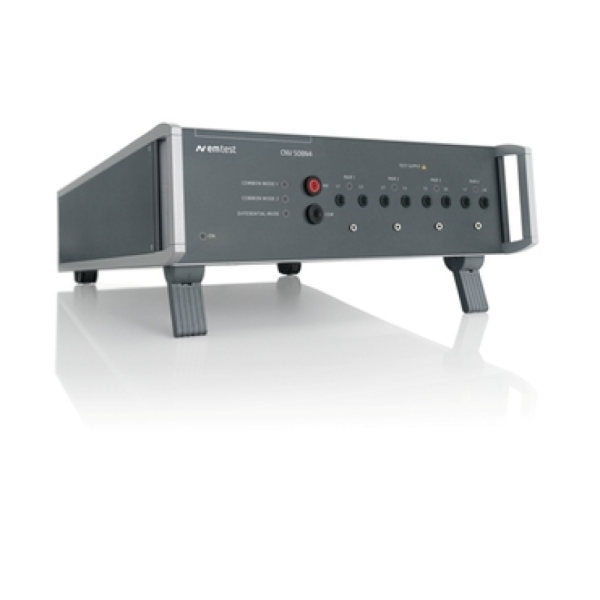

EM Test CNV 508N4 Kobling/afkoblingsnetværk

EM Test CNV 508N4 Kobling/afkoblingsnetværk

EM-testen CNV 508N4-serien er specielle kobling/afkoblingsnetværk, der bruges til at udføre "elektriske forstyrrelsestest til måling af relæer og beskyttelsesudstyr" i overensstemmelse med IEC 60255-26. En kapacitans på 0,5uf er specificeret for at parre pulserne på linjerne. Hver linje har en afkoblingsinduktor på> 1,5 mH for at beskytte hjælpeudstyret mod at blive udsat for testpulsen. Forstyrrelsessignalet, der bruges til denne test, er en dæmpet oscillerende puls med en frekvens på 1MHz, genereret af EM -testen 500N6 eller OCS 500N6F -generatorer.

Funktioner

• Valg af alle koblingstilstande i henhold til IEC 60255-26
• Fjernstyret af OCS 500N6 / N6F
• Koblingskondensator 0.5UF
• Afkobling af induktor> 1,5 mH pr. Linje
• Nominel linjespænding max. 250V AC/DC

For mere information: AMETEK

EM Test CNV 508N4 Kobling/afkoblingsnetværk

EM Test CNV 508N4 datablad

EM Test CNV 508N4 Kobling/afkoblingsnetværk

CNV 508N4 -modeller

CNV 508N4: Kobling/afkoblingsnetværk med 4A AC/DC pr. Linje CNV 508N4.1: Kobling/afkoblingsnetværk med 16A AC/DC pr. Linje
