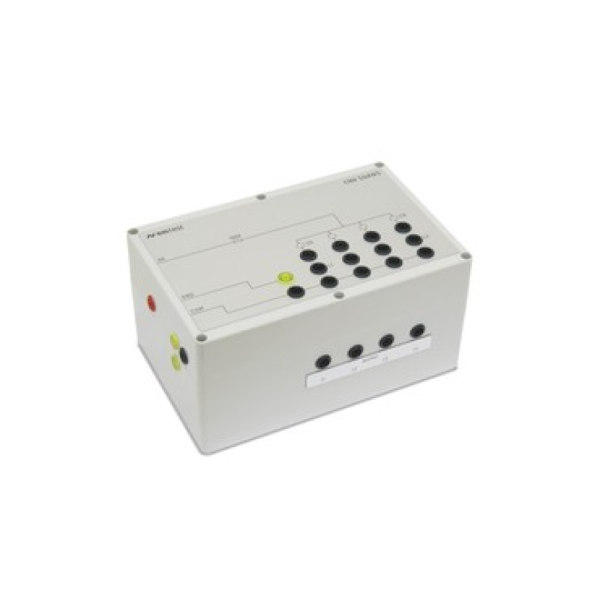

EM Test CNV 504N5 Kobling/afkoblingsnetværk
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
- For langsomt dæmpede oscillerende bølger pr. EN/IEC 61000-4-18
- Koblingskondensator 0.5UF
- Afkobling af induktor 1,5 MH for 50 V AC/DC
- Nominel linje nuværende 4A AC/DC
- Kildeimpedans 200 ohm (100 + 100 ohm)
- maks. 3 kV top til 100 kHz og 1MHz dæmpede oscillerende bølger
Oplev mulighederne
Mere information
Beskrivelse
EM Test CNV 504N5 Kobling/afkoblingsnetværk
EM-testen CNV 504N5-serien er et koblings-/afkoblingsnetværk bruges til at anvende langsomt dæmpede oscillerende bølger på signal/datalinjer i overensstemmelse til EN/IEC 61000-4-18. En kapacitans på 0,5uf er specificeret for at parre pulserne på linjerne. Hver linje har en afkoblingsinduktor på 1,5 mH eller 3,0 MH for at beskytte hjælpeudstyret mod at blive udsat for testpulsen. Forstyrrelsessignalet, der bruges til denne test, er en dæmpet oscillerende puls med en frekvens på 100 kHz eller 1MHz, der genereres af EM -testen OCS 500N6 eller OCS 500N6F. CNV 504N5 -serien understøtter spændinger på op til 250V AC/DC og en strøm på op til 4A AC/DC.Funktioner
- Dedikeret CDN til kobling af langsomt dæmpet oscillerende bølger pr. EN/IEC 61000-4-18
- Koblingskondensator 0.5UF
- Afkobling af induktor 1,5 MH for 50 V AC/DC
- Afkobling af induktor 3.0 MH for 250V AC/DC
- Nominel linje nuværende 4A AC/DC
For mere information: AMETEK
Dokumenter
EM Test CNV 504N5 Kobling/afkoblingsnetværk
EM Test CNV 504N5 databladMuligheder
AMETEK CNV 504N5 Kobling/afkoblingsnetværk
Tilgængelige CNV 504N5 -modeller
CNV 504N5.1 : 50V AC/DC pr. Linje CNV 504N5.3 : 250V AC/DC pr. LinjeVideo
EM Test CNV 504N5 Kobling/afkoblingsnetværk
EM-testen CNV 504N5-serien er et koblings-/afkoblingsnetværk bruges til at anvende langsomt dæmpede oscillerende bølger på signal/datalinjer i overensstemmelse til EN/IEC 61000-4-18. En kapacitans på 0,5uf er specificeret for at parre pulserne på linjerne. Hver linje har en afkoblingsinduktor på 1,5 mH eller 3,0 MH for at beskytte hjælpeudstyret mod at blive udsat for testpulsen. Forstyrrelsessignalet, der bruges til denne test, er en dæmpet oscillerende puls med en frekvens på 100 kHz eller 1MHz, der genereres af EM -testen OCS 500N6 eller OCS 500N6F. CNV 504N5 -serien understøtter spændinger på op til 250V AC/DC og en strøm på op til 4A AC/DC.Funktioner
- Dedikeret CDN til kobling af langsomt dæmpet oscillerende bølger pr. EN/IEC 61000-4-18
- Koblingskondensator 0.5UF
- Afkobling af induktor 1,5 MH for 50 V AC/DC
- Afkobling af induktor 3.0 MH for 250V AC/DC
- Nominel linje nuværende 4A AC/DC
For mere information: AMETEK
