Chroma 61607 Programmerbar vekselstrømskilde

Chroma 61607 Programmerbar vekselstrømskilde

Chroma 61509/61508/61507/61609/61608/61607 Modeller er den seneste af serien 61500/61600 AC -kilde. Chroma 61500/61600 -serien Programmerbar AC -kilde er de rigtige løsninger til at imødekomme komplekse enkelt- og trefasekrav på grund af deres evne til at simulere AC -linjebetingelser og måle kritiske produktegenskaber under test. Disse funktioner gør serien 61500/61600 ideel til kommerciel, kraftelektronik, avionik, militær og reguleringstestanvendelser fra Bench-top R/D-designverifikation og kvalitetssikring til masseproduktion. DC -funktionalitetsforbedringer, med DC -effektvurderinger på op til 75% af fuld udgangseffekt, har yderligere udvidede testapplikationsfunktioner, især til AC/DC Server PSU.

Ved hjælp af avanceret PWM -teknologi leverer 61509/61508/61507/61609/61608/61607 -modellerne maksimal udgangsspænding på op til 350VAC og outputfrekvens på 15Hz til 2000Hz. Alle modeller har evnen til at generere ren sinusbølgeformproduktion med typisk forvrængning på mindre end 0,3% ved 50/60Hz.

Chroma 61500/61600 -serien er i stand til at tilvejebringe præcisionsmålinger såsom RMS -spænding, RMS -strøm, ægte effekt, effektfaktor, nuværende kamfaktor og så videre. Ved at anvende den avancerede DSP -teknologi simulerer 61509/61508/61507 -modellerne let Power Line Disurcance (PLD) efter liste, puls og STEP -tilstande.

Chroma 61500 -serien giver brugerne mulighed for at komponere forskellige harmoniske komponenter til at syntetisere forskellige harmoniske og forvrængede bølgeformer. Ved at anvende denne avancerede funktion kan brugerne programmere en fejende frekvenskomponent, der er indarbejdet med den grundlæggende spænding til at finde resonanspunkterne i UUT, hvilket giver brugerne dybdegående analytiske resultater.

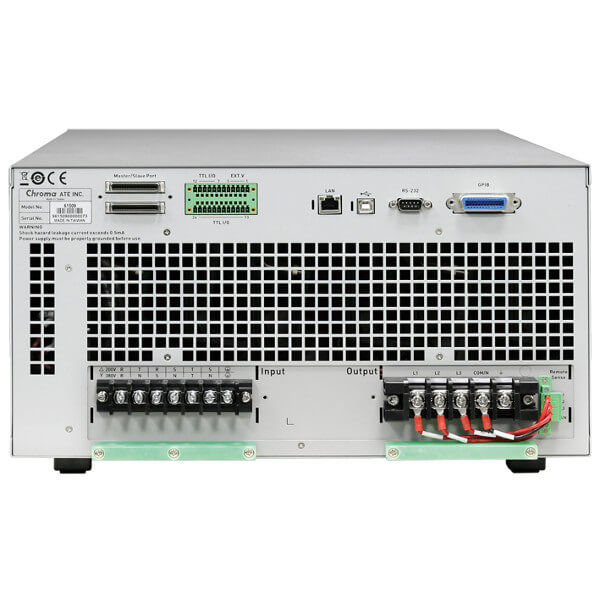

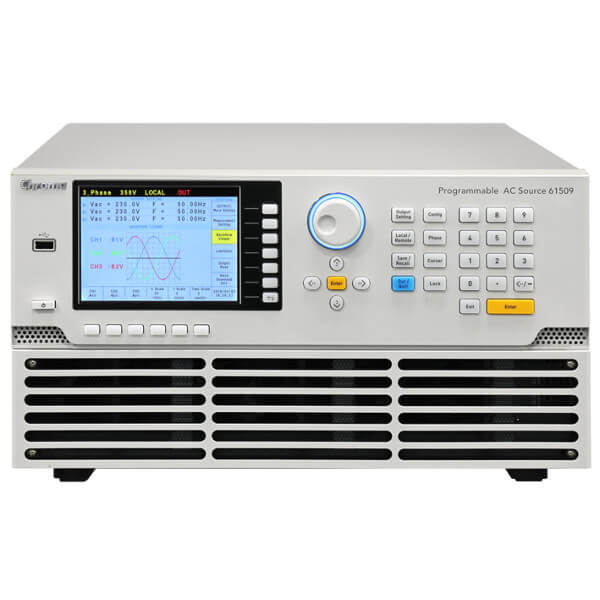

For at simulere de naturlige bølgeformer giver serien Chroma 61500/61600 et eksternt analogt input til at amplificere det analoge signal genereret af en vilkårlig signalgenerator. Således kan brugere implementere denne funktion til at duplikere unikke bølgeformer, der er observeret i Håndholdte. Den brugervenlige grænseflade giver mulighed for hurtig adgang til 61509/61508/61507/61609/61608/61607 AC -kildernes funktioner gennem en stor grafisk LCD -displayfrontpanel med et let at bruge tastatur. GPIB-, RS-232-, USB- og Ethernet-grænsefladerne er tilgængelige til at kontrollere AC-kilden eksternt.

Omfattende målinger

Chroma AC strømkilde 61500/61600-serien har indbygget 16-bit målingskredsløb og firmwareværktøjer til at måle den sande RMS-spænding, strøm, ægte effekt, tilsyneladende effekt, reaktiv effekt, effektfaktor, nuværende kamfaktor, gentagen spidsstrøm og Inrush strøm. Ved hjælp af avanceret DSP -teknologi kan 61500 -serien måle THD og op til 50 ordrer af nuværende harmonik. 5,7 "Color LCD giver brugerne let at betjene interface ved at integrere parametre og funktioner på en enkelt displayside. Panelet er også i stand til spænding og aktuel måleformskærm.

Power Line Disturancei Simulation (61500 Series)

Ud over muligheden for at programmere stabil udgangsspænding og -frekvens giver Chroma 61500 -serien kraftfulde funktioner til at simulere alle slags kraftlinjens forstyrrelsesforhold. Trin- og pulstilstande tilbyder lette og praktiske metoder til at udføre enkelttrin eller kontinuerlige outputændringer. Ændringerne kan udløses af en intern eller ekstern begivenhed. Dette giver mulighed for en let simulering af kraftlinieforstyrrelser, såsom cyklus frafald, kortvarig spike, brun ud osv. Listetilstand udvider denne funktion for mere komplekse bølgeformgeneratorbehov på op til 100 sekvenser med forskellige start-end-forhold, der kan udføre næsten Enhver bølgeform med AC- og DC -komponenter. Chroma AC-strømkilden 61500-serien er også i stand til at simulere alle slags spændingsdips, afbrydelser og variationbølgeformer til IEC 61000-4-11 pre-overholdelsesforsøg og IEC61000-4-14/IEC61000-4-28 overholdelsestest.



61509/61508/61507-modellerne er i stand til at simulere spændingsdips, korte afbrydelser og spændingsvariationer Testbetingelser for IEC 61000-4-29* Elektromagnetisk kompatibilitet (EMC)-Del 4-29: Testning og måleteknikker-Voltage Dips, Korte afbrydelser og spændingsvariationer på D.C. Indgangseffektportimmunitetstest med testniveauer (%UT)) anført i nedenstående tabel.

Slew rate indstilling for spænding og frekvens

Både 61500 og 61600 modeller giver brugerne mulighed for at indstille dræbningshastigheden for spænding og frekvens. Programmet vil følge den dræbte hastighed, der bruges til at nå den endelige indstilling, når udgangsspændingen eller frekvensen ændres. Denne funktion hjælper brugerne med at verificere driftsområdet for inputkraft. For eksempel kan brugere feje spænding gradvist fra 90V til 264V i stedet for kun at måle i trin som 90V, 115V, 230V og 264V. For at reducere Inrush-strømmen under motoropstart eller UUT-power-up kan brugerne desuden reducere indstillingen af ​​dræbningshastigheden for at minimere de højeste strømkrav.

Forvrængningsbølgeform, harmonik og interharmonics (61500 -serien)

Traditionelle typer AC -kilder giver kun udgangsspændinger med SIN -bølgeformer; Disse typer vekselstrømskilder er ikke i stand til at opfylde eller følge med på de nyeste testkrav, der er nødvendige for at simulere indgangsspændingen's unormale betingelser med forvrængede bølgeformer. Bølgeformfunktionen giver brugerne mulighed for at indstille firkantede, klippede-sin-bølger og 30 lagrede forvrængningsbølgeformer. Derudover kræver IEC 61000-4-13 standard interharmonics-simuleringer såvel som harmoniske bølgeformer.

Chroma 61500 -serien giver brugeren mulighed for at komponere op til 50 ordrer af harmonik baseret på 50Hz eller 60Hz; Outputet vil være en periodisk harmonisk forvrængningsbølgeform. Det giver også fejende inter-harmonikfunktioner. Dette betyder, at den grundlæggende frekvens vil blive inkorporeret med en frekvensfejende komponent mellem harmoniske frekvenser. Det kan hjælpe med at finde resonansen eller de svageste punkter i UUTS. Chroma 61500-serien bruger avanceret DSP-teknologi til at syntetisere de harmoniske bølgeformer og inter-Harmonics-bølgeformer. Derfor er det i stand til at generere periodiske harmoniske og ikke-periodiske harmoniske forvrængede bølgeformer til at udføre IEC 61000-4-13 overholdelsestest.

Enlig fase og tre faseproduktion

Model 61509/61508/61507/61609/61608/61607 AC-kilder er i stand til at levere en enkelt eller trefaset output afhængigt af applikationen. Brugere kan let vælge disse outputtilstande gennem frontpanelet eller med fjernbetjening. Alle modeller er i stand til at tilvejebringe fuld effekt uden at afvise, selv i enfaset outputkonfiguration.

AC -kilde Parallel outputfunktion

61509/61508/61507/61609/61608/61607 AC-kildemodeller giver (master-slave) parallelle output-funktioner, som gør det muligt for brugere at udvide AC-kilde-effekten ved at forbinde vekselstrømskilder i samme serie op til 2 enheder i parallel Konfiguration. For eksempel: Forbindelse to 61509 6KVA -enheder opnår den samlede udgangseffekt på 12 kVA eller tilslutter en 61609 6kva med en 61607 3kva -enhed vil opnå den samlede udgangseffekt på 9 kVA.

SoftPanel

Chroma's SoftPanel er en grafisk brugergrænseflade, der giver ekstraordinære muligheder og bekvemmelighed ved at levere kontrol over enheden eksternt. SoftPanel 61500/61600 SoftPanel er designet til at tilbyde brugernes kontrol af AC -kilden ved at anvende brugervenlige grænseflader, der er konfigureret i grafisk og instrument som indstillinger. Den brugervenlige grafiske grænseflade gør det muligt at muliggøre omfattende funktioner for AC-kilden med kun et par klik.

Chroma 61607 Programmerbar vekselstrømskilde

Chroma 61607 AC Source Datablad
