Chroma 61500 -serien Programmerbare AC -strømkilder
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
- Kompakt størrelse og vægt, der kan henføres til at fremme PWM -teknologi
- AC+DC Output Mode til spænding DC Offset -simulering
- Programmerbar outputimpedans til IEC 61000-3-3
- IEC 61000-4-11, IEC 61000-4-14, IEC 61000-4-28 Spændingsdips og frekvensvariationssimulering
- Harmonics, Interharmonics Waveform Synthesizer til IEC 61000-4-13 test
- Simuleringsevnen til kraften i kraftlinjeforstyrrelse
- Programmerbar spænding og aktuelle grænseindstillinger
- Omfattende måleevne, inklusive aktuelle harmonik
- Høj outputstrøm Crest Factor, Ideel til INRUSH Aktuel testning
- Tænd, sluk for fasevinkelkontrol
- TTL -signal, der indikerer output forbigående
- Valgfri analog programmerbar grænseflade
- 2 enheder kombineret i serie til højspændingskilde (Model 61501 ~ 61505)
- 3 enheder kombineret til 3-fase effekt (model 61501 ~ 61505)
- Valgfri GPIB og RS-232-interface (Model 61501 ~ 61505)
- Nem brug Grafisk brugergrænseflade: SoftPanel (option)
- SoftPanel til IEC -reguleringstest
- I stand til at levere effekt op til 90 kVa ved at implementere master-slave parallel drift
Oplev mulighederne
Mere information
Beskrivelse

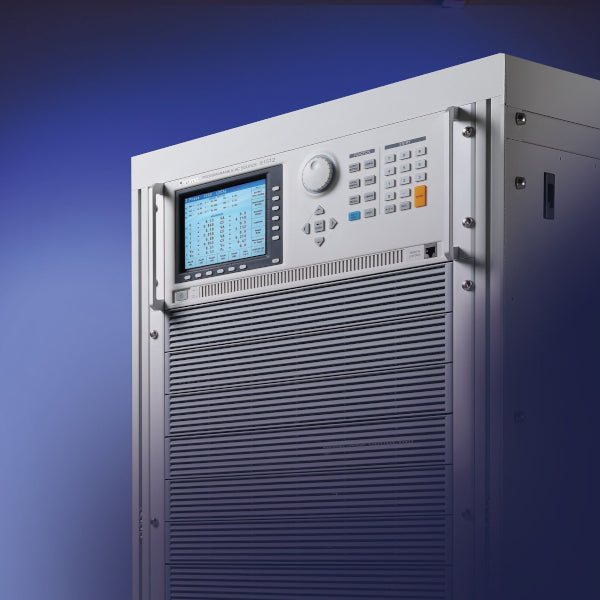

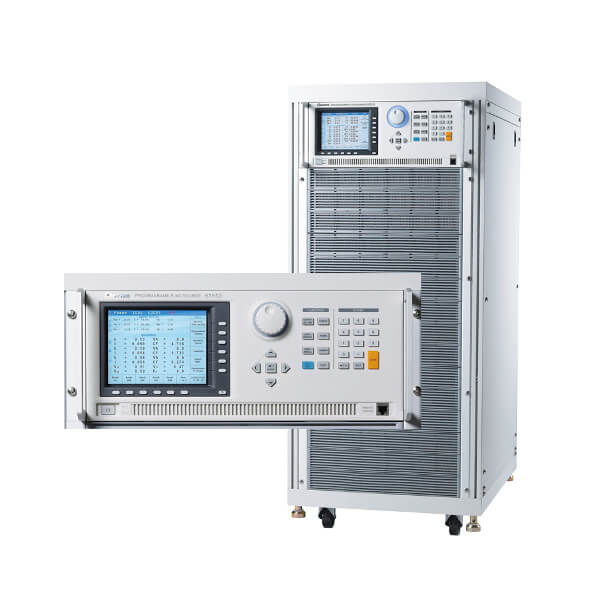

Chroma 61500 Series AC -kilder
Chroma AC Power Source 61500 -serien indstiller den nye standard for højtydende AC -strømkilde. Det udstyrer med alle kraftfulde funktioner, såsom effektlinieforstyrrelse (PLD) -simulering, programmerbar outputimpedans, omfattende målefunktioner, bølgeform syntese og reguleringstestsoftware. Disse funktioner gør 61500-serien ideel til kommerciel, kraftelektronik, avionik, militær- og reguleringstestansøgninger fra bænk-top-test til masseproduktion.Linie op fra 500VA til 4000VA med en faseoutput, 61500 -serien giver brugerne de maksimale valg fra R/D -designverifikation, kvalitetssikring, til produktionstest.
Ved hjælp af den avancerede PWM-teknologi er 61500-serien i stand til at levere op til 6 gange spidsstrøm sammenlignet med dens maksimale klassificerede strøm, der gør den ideel til INRush-strømtest.
AC+DC -tilstande udvider applikationerne ikke kun ren AC -spænding, men også DC -komponent til test af DC -forskydning i laboratoriet. Anvendelse af den avancerede DSP -teknologi er 61500 -serien i stand til at tilvejebringe præcision og kortvarig spændingsbølgeform samt målinger såsom RMS -spænding, RMS -strøm, ægte effekt, effektfaktor, nuværende kamfaktor og op til 40 ordrer for aktuelle harmoniske komponenter.
61500-serien giver brugerne mulighed for at komponere forskellige harmoniske komponenter til at syntetisere deres egne harmoniske forvrængede bølgeformer. For at simulere den naturlige bølgeform giver 61500 -serien også et eksternt analogt input til at amplificere det analoge signal fra vilkårlig signalgenerator. Det er således i stand til at simulere den unikke bølgeform, der er observeret i Håndholdte.
Med de alsidige programmerbare volumenfunktioner og brugervenlig driftssoftware giver 61500-serien brugere mulighed for at danne pre-compliance-testene mod IEC 61000-4-11 og overholdelsestest mod IEC 61000-4-13/-4-14/ -4-28 immunitetstestregler. Med lav impedans og lavspændings harmonisk karakter kan model 61505 være en standardkilde for 230V/16A IEC 61000-3-2 test. Med programmerbar outputimpedansfunktion giver 61500-serien en løsning til test af IEC 61000-3-3-regler ved at inkorporere en flimmermåler.
Chroma 61500 -serien giver kraftfulde funktioner til at simulere alle former for kraftlinieforstyrrelsesforhold. Trin- og pulstilstande tilbyder en metode til at udføre et enkelt trin eller kontinuerlige outputændringer. Listtilstand, op til 100 sekvenser, udvider denne funktion til mere komplekse bølgeformgeneratorbehov. På denne måde er 61500-serien i stand til at simulere alle slags spændingsdips, cyklus frafald, forbigående spike, brun ud til IEC 61000-4-11 pre-overholdningstest og IEC61000-4-14 og IEC61000-4-28 compliance tests.
Chroma 61500 -serien giver brugerne mulighed for at sammensætte op til 40 ordrer af harmoniske komponenter til syntese af en forvrænget spændingsbølgeform med syntesefunktion. Det giver også interharmonisk funktion til programmering af fejende interhamonics -komponent fra 0,01Hz til 2,4 kHz. Det kan hjælpe med at finde resonansen eller de svageste punkter i UUT. Det er i stand til at generere en periodisk harmonisk og ikke-periodisk harmonisk forvrænget bølgeform for at udføre IEC61000-4-13 overholdelsestest.
61500 Series AC-kilde giver en 3-fase-tilstand til at lade brugerne forbinde 3 enheder til 3-fase output-applikation. Masterenheden fortsætter med fast tilstand og sender et signal til synkronisering af slaver. Brugere kan forbinde 2 enheder på 61500 i serie og indstille fasevinklen til nul (se figur) i 3-fasetilstand. På denne måde kan brugerne programmere en 220V/0,5 sek. Overlejret på 230V for at få en 450V kortvarig spænding let.
61500 -serien leverer en grafisk kontrol -software. Det kan hjælpe brugerne med at køre alle funktioner let. Det inkluderer også IEC -teststandarder og en rapportfunktion til registrering af måledata i en periode i en fil.
61500 -serien kan bruges til at teste elektrisk udstyr til fly. Chroma leverer også software til AC Power Del-test af standard RTCA DO-160D, MIL-STD-704F og ABD0100.
61511/61512/61611/61612 AC-kildemodellerne giver (Master-Slave) parallel driftsfunktion, som gør det muligt for brugere at udvide AC-kildeffekten ved at forbinde AC-kilder parallelt. Det maksimale tilladte antal AC -kilde, der er implementeret til den parallelle operation, er 5 enheder. Derfor kan brugerne opnå en maksimal effekt på op til 90 kVA ved at kombinere 5 enheder af diverse AC-kilde til 18 kVA i (master-slave) parallel driftstilstand. Brugeren kunne også bruge A615103 Power Fase som en alternativ omkostningseffektiv løsning til den parallelle operation ved at implementere den som slaveenhed. Se følgende tal for vekselstrømsmodeller 61511/61512/61611/61612 Opsætning til parallel driftskonfiguration.
Dokumenter
Chroma 61500 Series AC -kilder
Chroma 61500 -serie databladMuligheder
Chroma 61500 Series AC -kilder
| Model | Beskrivelse |
| 61501 | Programmerbar AC -kilde 0 ~ 300V, 15 ~ 1KHz / 500VA |
| 61502 | Programmerbar AC -kilde 0 ~ 300V, 15 ~ 1 kHz / 1 kva |
| 61503 | Programmerbar AC -kilde 0 ~ 300V, 15 ~ 1 kHz / 1,5 kva |
| 61504 | Programmerbar AC -kilde 0 ~ 300V, 15 ~ 1 kHz / 2kva |
| 61505 | Programmerbar AC -kilde 0 ~ 300V, 15 ~ 1 kHz / 4kva |
| 61511 | Programmerbar AC -kilde 0 ~ 300V, 15 ~ 1,5 kHz / 12 kVA, 1 eller 3Ø |

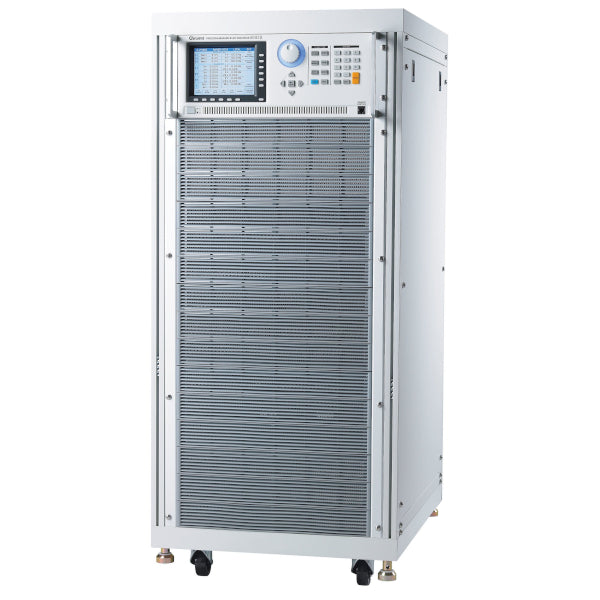

| 61512 | Programmerbar AC -kilde 0 ~ 300V, 15 ~ 1,5 kHz / 18 kVA, 1 eller 3Ø |
| A610004 | Universal Socket Center for Model 6512/6520/6530/6560/6415/6420/6430/61500/61600/61700 Series |
| A615001 | Fjerngrænseflade til 61501 ~ 61505 og 61601 ~ 61605 (ekstern V-input, RS-232-interface, GPIB-interface) |
| A615003 | AC Voltage Transform Unit til Model 61500/61600 Series |
| A615007 | SoftPanel til Model 61500/61600 Series |
| A615008 | DC Støjfilter til model 61500/61600 -serien |
| A615103 | Parallelable Power Stage Unit 18kva, 1 eller 3ø, til 61511/61512/61611/61612 |
| A615104 | Input/output terminaler til parallelle forbindelser 2 enheder på 61511/61512/61611/61612/A615103 |
| A615105 | Input/output terminaler til parallelle forbindelser 3 enheder på 61511/61512/61611/61612/A615103 |
| A615106 | Reverse Current Protection Unit for 61511/61512/61611/61612 |
