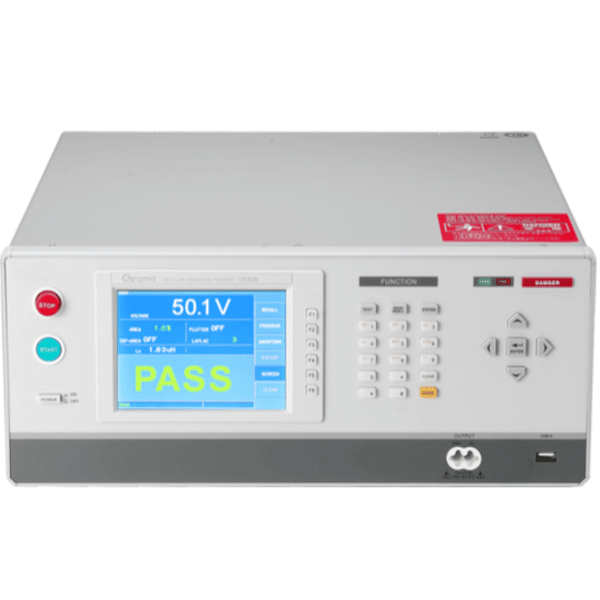

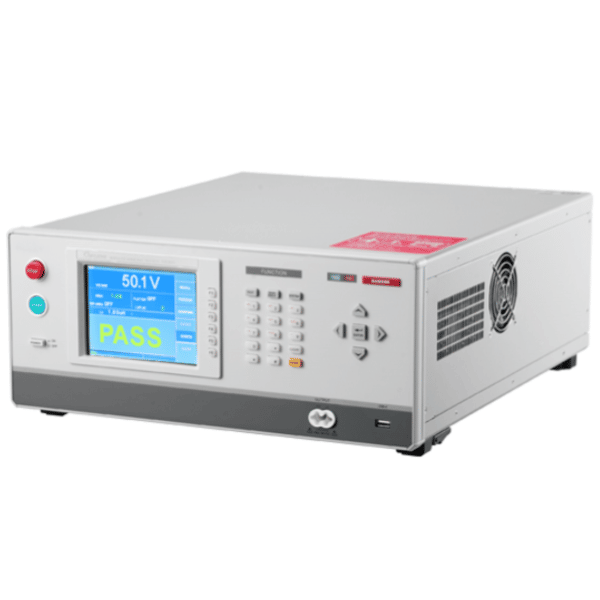

Chroma 19305 Impuls Winding Tester
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
- High Impulse Test prøveudtagningshastighed (200 MHz), 10bits
- 6 kV impulsspændingstest
- Opdelingsspændingsanalysefunktion
- Højhastighedstest
- 10 kanaler output (19305-10)
- Support Max. 40Channels scanningstest
- Traditionel kinesisk/forenklet kinesisk/engelsk brugergrænseflade
- USB -port til opbevaring af bølgeform og skærmfangst
- Grafisk farvedisplay

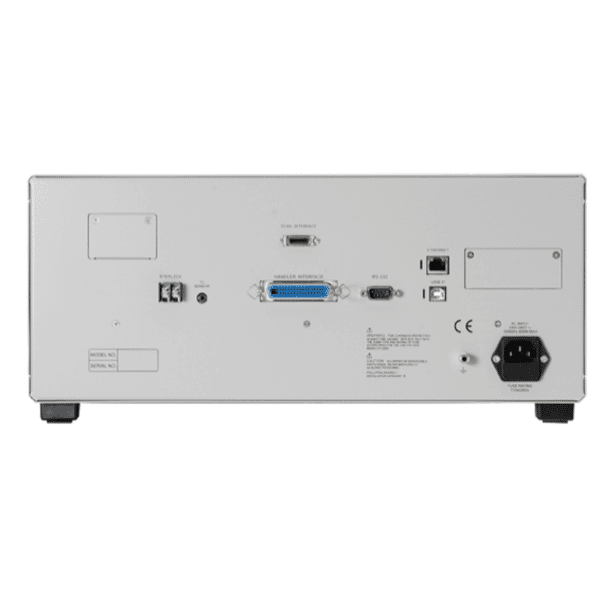

- Standard LAN, USB og RS232 -grænseflader
,%2010bits%0A%20%096%20kV%20impulssp%C3%A6ndingstest%0A%20%09Opdelingssp%C3%A6ndingsanalysefunktion%0A%20%09H%C3%B8jhastighedstest%0A%20%0910%20kanaler%20output%20(19305-10)%0A%20%09Support%20Max.%2040Ch...
){kind=link}
Oplev mulighederne
Mere information
Beskrivelse
Chroma 19305 Impuls Winding Tester
Chroma 19305-serien Impuls Winding Tester inkluderet i One Channel (19305) og 10 kanaler Output (19305-10), 19305-serien har 6KV impulsspænding og 200 MHz højhastighedsudtagningshastighed for at forbedre følsomheden for udladningsdetektering. For at teste mere end 10UH er sammenligningen af den indbyggede sammenligning af området, differentiel område-sammenligning, fladdesværdi og Laplacian-værdifunktioner i stand til at inspicere spolerne for dårlig spiralisolering.Inspektionen af viklingskomponenter inkluderer elektriske egenskaber og sikkerhed modstå spændingstest. Almindeligvis dårlig isolering af spoler er roden til at forårsage kort og udgangsnål, der er kortsluttet under brugen. Årsagen kan være resultatet af dårligt indledende design, dårlig proces eller forringelse af isolerende materialer; Derfor har tilføjelse af spirallagets shor t -test til snoede komponenter sin nødvendighed.
Impulet, der vikler tes t i s til at pålægge en ikke-destruktiv, høj hastighed og lav energifuldspændingsimpuls på DUT (enhed under test) til at analysere/sammenligne den ækvivalente bølgeform af udbytte og defektprodukter til god og ingen god vurdering. Hovedfunktionen ved impulsvindingstest er at opdage de potentielle defekter, såsom lag kort, korona eller delvis udladning, som er vanskelig at finde i sårkomponenter i den tidlige fase.
Chroma 19305 -serien er et udstyr, der er specifikt designet til TES -Ting -snoede komponenter, der bruger en højspænding opladet mikrokondensator (lav testenergi) og spole, der testes for at danne en RLC -parallel resonant. Analyse af svingningen forfaldt bølgeform via en høj hastighed og sofistikeret prøveudtagningsproces teknik kan med succes påvise spolerne med dårlig isolering. Analysator kan udføre impulstest på sårkomponenter som motorer, Transformers sårprodukter. Ikke kun pålidelig kvalitet, men også effektiv produktkontrol ville blive opnået, når den implementeres til kvalitetsverifikation ved sårkomponenttest.
Chroma 19305-10 kan give maksimale 10 kanalerudgang til multikanalscanning TES T s for at spare tid og arbejdskraft for producenterne.
