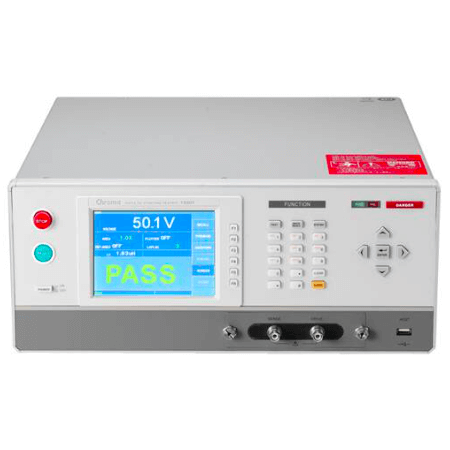

Chroma 19301A Impulse Winding Tester (Low Inductance)
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
Nøglefunktioner
- Anvend høj/lav induktansprøve (0,1UH ~ 100UH)
- 10V ~ 1000V impulsspændingstest, med 0,06V testopløsning
- 18ms High Speed Test (P1.0 for ACQ)
- Funktion af induktans Kontaktkontrol
- Induktans differentieret spænding kompensationsfunktion
- High Impulse Test prøveudtagningshastighed (200 MHz), 10bits
- Opdelingsspændingsanalyse (BDV)
- Lav spændingsområde for at øge følsomheden i bølgeformanalyse (25V/50V/100V/200V/400V/800V/1000V)
- Traditionel kinesisk/forenklet kinesisk/engelsk brugergrænseflade
- USB -port til opbevaring af bølgeform og skærmfangst
- Grafisk farvedisplay
- Standard LAN, USB og RS232 -interface
Oplev mulighederne
Mere information
Beskrivelse
Chroma 19301a Impuls Winding Tester (lav induktans)
Chroma 19301a Impul se -viklingstester kombinerer høj- og lavinduktans -testteknologier, har en maksimal impulsspænding på 1000V, og en højhastigheds prøveudtagningshastighed på 200 MHz, der opfylder de fleste af testkravene til effektinduktorprodukter med et bredt induktansområde fra 0,1UH til 100UH. De indbyggede funktioner i sammenligning af områdestørrelse, differentielområde-sammenligning, fladdesværdi, LaPlacian-værdi, Δpeak o r Δ p eak rotte io, p eak rotte io a n d ΔResonant-området er i stand til at inspicere spoler for dårlig isolering effektivt.Inspektionen af sårkomponenter til produktion inkluderer den elektriske egenskabstest og modstandsspændingstesten for den elektriske sikkerhedsstandard. Dårlig isolering af en spole, som er et almindeligt problem, der forårsager lag kort og/eller kortslutning med outputstiften under brug, kan være forårsaget af dårlig design, dårlig støbningsproces eller forringelse af isoleringsmaterialet. Derfor er det nødvendigt at udføre lagets korte test på enhver viklingskomponent eller spole.
19301A, der er specifikt designet til sårkomponenttest, bruger en højspænding og lav kapacitanskondensator (lav testenergi) parallelt med en spole til at danne en RLC -resonant, der kaldes dæmpning. Analyse af forfaldet af bølgeformen via en analyseteknologi med høj hastighed, præcis og nøjagtig prøveudtagning kan med succes påvise dårlig isolering inden for en spole. Det giver den viklede kvalitetstest og modstandsspændingstesten på kerner for strøminduktorer og gør også producenten og brugerkontrollerne af kvaliteten af viklingskomponentprodukterne mere effektive.
19301A kan bruges til at teste lavt induktansviklingskomponenter med en minimum induktans ned til 0,1UH. Det tilvejebringer 4-terminal (4-leder) måling, kontaktchecks, induktanscheck og spændingskompensation til test af lav induktansviklingskomponenter for at undgå brutto unøjagtigheder i testspænding forårsaget af induktansvariationen af den dundens eller den ækvivalente induktans af ledninger, hvilket gør det til det bedste impulsviklingstestinstrument til viklingskomponenter med lav induktans.
19301A har en ekstremt høj testhastighed, der kan reducere testtiderne og øge produktiviteten i automatiseret produktion. Derudover reducerer spændingskompensationsfunktionen indførelsen af den ækvivalente induktans af ledningerne i automatiserede maskiner.
Den splinternye menneskelige maskingrænseflade har en farverig skærm og skærmfangstfunktion. Skærmbilledet af bølgeformen, som ikke kun er egnet til produktion på stedet, men også gældende for F & U og kvalitetssikring til at analysere og sammenligne, kan gemmes gennem USB-porten på forsiden af instrumentet. Dette forbedrer bekvemmeligheden ved operationen.
Dokumenter
Chroma 19301a Impuls Winding Tester (lav induktans)
19301a Data Sheet (1)Muligheder
Chroma 19301a Impuls Winding Tester (lav induktans)
Model | Beskrivelse |
---|---|
A193001 | SMD Choke Test -armatur |
A193002 | 1m testtråd + testklip |
A193003 | 1m testtråd + fladt hovedskæring |
A193004 | 1M Testkabel BNC til BNC (inklusive BNC Male Connector X 2) |
