Chroma 17040e batteritester

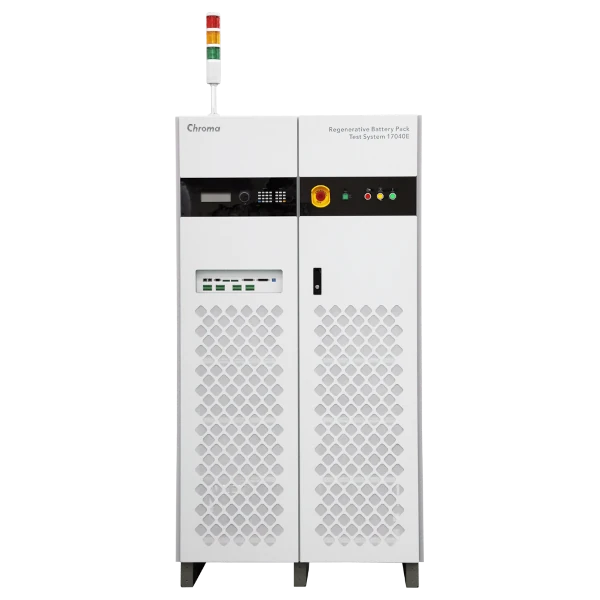

Chroma 17040e Regenerative Battery Pack Test System

Chroma 17040e Regenerative Battery Pack Test System er et højpræcisionssystem specifikt designet til sekundært batterimodul og pakketest. Energi -regenerativ funktion reducerer strømforbruget under udskrivning og sikrer et stabilt strømnettet uden at generere harmonisk forurening på andre enheder - selv under dynamiske ladnings- og udladningsbetingelser. Hvor traditionelt udstyr udledes Affald energi i form af varme, kan Chroma 17040e genanvende de elektriske energi, der udledes af batterimodulet tilbage til gitteret, hvilket reducerer affaldsenergi og lindrer HVAC -kravene.

17040E har indbyggede parallelle kanaler og dynamiske profilsimuleringsfunktioner. Den parallelle kapacitet maksimerer ladnings- og udladningsstrømmen og strømmen øger dermed effektiviteten og fleksibiliteten i udstyrsudnyttelsen. Den dynamiske profilsimulering giver brugerne mulighed for at indlæse en batteribølgeform af en given drevprofil i enten strøm- eller strømtilstand for at imødekomme NEDC/FUDS -kravene.

Dens tovejsarkitektur sikrer uafbrudt strøm under gebyret og decharge forbigående tilstand, så kørselsforholdene kan simuleres nøjagtigt på linje med ISO, IEC, UL og GB/T internationale teststandarder.

Udstyret med Chroma's Powerful Battery Pro -software tilbyder testsystemet fleksible testredigeringsfunktioner til at udføre uafhængige kanaltest og er i overensstemmelse med forskellige krav til test af sekundære batteripakker med høj sikkerhed og stabilitet.

Chroma 17040e sikrer beskyttet ladning/ udladningstest gennem flere sikkerhedsfunktioner, herunder over spændingsbeskyttelse, over den aktuelle beskyttelse, over temperaturbeskyttelse og ekstern parameterdetektion. Gendannelsesfunktionerne forhindrer, at testdata afbrydes eller mistes i tilfælde af strømafbrydelse.

Specielt designet til sekundært batterimodul og pakketest, Chroma 17040e Regenerative Battery Pack Test System tilbyder ultimativ præcision, sikkerhed og effektivitet. De vigtigste funktioner inkluderer genanvendt energi, parallelle kanaler, høj effekt til batteriapplikationer og høj nøjagtighed i spænding og strømmåling samt drivcyklussimulering.

Målinger med høj præcision for forbedret produktkvalitet

Autospændingen/den aktuelle rækkeviddefunktion skifter mellem flere intervaller. Når der er en dynamisk ændring mellem store eller små strømme, justeres testsystemet automatisk til det rigtige interval for at optimere måleenøjagtigheden.

• Spændingsnøjagtighed: ± (0,02% af Rdg. ± 0,02% af F.S.)
• Aktuel nøjagtighed: ± (0,05% af R.N.G.)

Højfrekvente prøveudtagning til fangst af batteripakke kapacitet

Målingsteknologien med højfrekvente prøveudtagning når en samplingshastighed på 50 kHz for at sikre dynamisk måleansøgning. Andre batteriopladere og udledere bruger software til at læse aktuelle værdier til strøm computing; Imidlertid kan begrænset dataprøvetagningshastighed resultere i store fejl, når man beregner den dynamiske strømkapacitet. Chroma øgede V/I-prøveudtagningshastigheden og tilføjede en dobbeltprøvetagningsintegrator, så 17040E-testsystemet er i stand til at give kapacitetsberegning med meget højere nøjagtighed. Når den aktuelle ændrer sig, går dataene ikke tabt, og transmissionshastigheden påvirkes ikke.

• V/I -prøveudtagningshastighed: 50kHz (pr. 20 us)

Hurtig responstest for verifikation af batteripakke grænse

Chroma 17040e understøtter dynamisk køreprofilsimulering (bølgeform), der simulerer de nuværende og magttilstande for faktiske kørselsforhold for at overholde NEDC, FUDS og HPPC -standarder. Den hurtige aktuelle respons muliggør optimeret gebyr/decharge -switch -kontrol; Strømmen er glat uden overskridelse for at undgå skader på batteriet.

• Aktuel dræbningsrate: 2ms (-90% til 90%)

Funktioner

• Opfylder internationale standarder for batteri

Test: IEC, ISO, UL og GB/T osv.

• Regenerativ batteri energiudladning

(Eff.> 90%, PF> 0,95, i_thd <5%)

• Auto-spilder med flere spænding og

Aktuelle intervaller for optimal opløsning

• Strøm med høj nøjagtighed/spænding

måling

± 0,02% R.D.G. + 0,02% R.N.G.

± (0,05% af R.N.G.)

• Nuværende dræbningsrate (10%~ 90%)

1ms (100 kW ~ 600 kW)

10ms (800 kW ~ 1,2MW)

• Dynamisk (nuværende/strøm) køreprofil

Simuleringstest for NEDC, FUDS, HPPC

• Testkanal parallel funktion
• Testdataanalysefunktion
• Beskyttelse af datagendannelse

(efter strømafbrydelse)

• Automatisk beskyttelse af abnormiteter
• Batterisimulator (option)
• Udstyr med høj effekt test

Spændingsområde: 100 ~ 1700V

Nuværende interval: 0 ~ 4800a

Strømområde: 0 ~ 1,2MW

• Tilpassede integrationsfunktioner

- Integreret temperaturkammer

- BMS -dataanalyse

- Multi-kanals spænding/temp. indspilning

For mere information: Chroma

Chroma 17040e Regenerative Battery Pack Test System

Chroma 17040e datablad

Chroma 17040e Regenerative Battery Pack Test System

17040e_1: Regenerativ batteripakketestsystem 17040e_2: Regenerativ batteripakke testsystem 200 kW/1700V A170201: IPC til batteritestsystem A170202: Batterisimulator SoftPanel A170402: Battery Pro -software
