Chroma 11210 Batterycelleisoleringstester
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
- Testspænding: op til 1 kV (DC)
- Opladningsstrøm: 50ma max.
- Bred vifte af lækstrøm (LC) måling (1PA ~ 20MA)
%0A%20%09Opladningsstr%C3%B8m:%2050ma%20max.%0A%20%09Bred%20vifte%20af%20l%C3%A6kstr%C3%B8m%20(LC)%20m%C3%A5ling%20(1PA%20~%2020MA)%0A
){kind=link}
Oplev mulighederne
Mere information
Beskrivelse

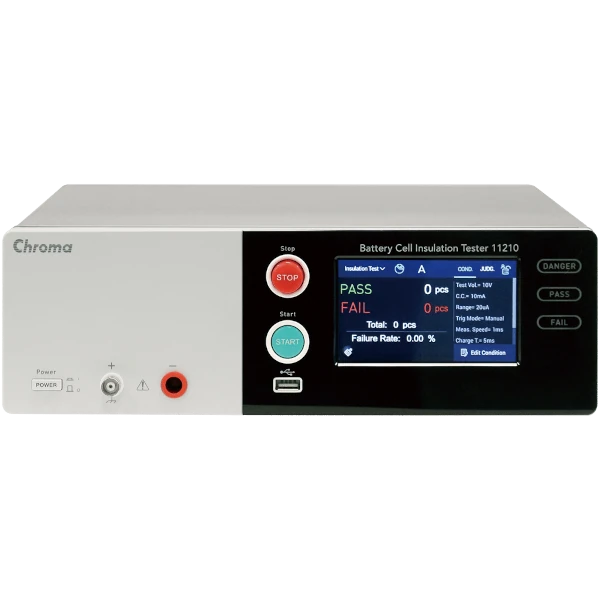

Chroma 11210 Batterycelleisoleringstester
Chroma 11210 Batterycelleisoleringstester er specielt designet til måling af lækstrøm (LC) og isoleringsmodstand (IR) af lithium-ion-batterier (tør celle/gelérulle). Denne model måler også solide kondensatorer, flerlags keramiske kondensatorer (MLCC), højspændingselektrolytiske kondensatorer og isoleringsmaterialer. Foruden standard LC/IR-måling er 11210's PD-detektionsfunktion designet til at detektere og analysere stærk delvis udladning (PD) og elektrisk flashover (flashover) i isolatoren under højspændingsmåling. Denne funktion hjælper med at registrere, om den effektive isoleringsafstand af lithium-ion-batteriet (tør celle/gelérulle) under test er tilstrækkelig inden elektrolytfyldning, for at forhindre, at potentielt mangelfulde produkter kommer ind i det næste produktionsstadium eller slutmarkedet. Sammenlignet med traditionelle isoleringstestløsninger tager Chroma 11210 sikkerhed og isolering af materialekvalitetstest af lithium-ion-batteridrevne produkter og elektriske køretøjer til et nyt niveau.11210 bruger specielt kredsløbsdesign til at udføre og overvåge hele testprocessen for flashover på grund af unormal PD i batterikellen og kvantificerer dataene i antal og optagelige bølgeformer. Efter at have nået testspændingen vil LC eller IR blive målt og bedømt som unormal i testtidspunktet, svarende til at bruge WV/IR -testere.
+Flash-funktionen giver to-trins intermitterende høj og lav spænding, detekterer DUT's Modstand Voltage (WV) under højspænding og LC under lavspænding og dømmer uafhængigt LC og PD, hvilket skaber en effektiv testansøgning til forskellige energilagringskomponenter .
Chroma 11210s opladningsstrøm på højt niveau og hurtig måleforbindelse forbedrer den samlede testhastighed i høj grad. Den regelmæssige isoleringstestsekvens, der er tilvejebragt for kapacitive DUT'er, er “Charge -> Dwell -> Test -> decharge” og kan automatisk udføre en omfattende test inden for en 20ms -sekvens, hvilket forbedrer effektiviteten af produktionslinjen. 11210 måler LC fra 1PA til 20MA med 7 intervaller for den aktuelle måling for at forbedre præcisionen. Derudover kan AutoRange -funktionen automatisk skifte til det mest passende måleområde, hvilket sparer brugerens tid og samtidig sikrer nøjagtighed.
Kvaliteten af kontaktcheck har en afgørende indflydelse på pålideligheden af isoleringstesten. Hvis testinstrumentet registrerer "ingen kontakt" under hele måleprocessen, vil DUT sandsynligvis bedømmes som et godt produkt. Denne forkert vurdering fører til et mangelfuldt produkt, der kommer ind på markedet. Efterhånden som forkert vurdering vil være mere åbenlyst, når DUT's isoleringsmodstand er meget høj, skal en kontaktcheck udføres under isoleringstesten. Chroma 11210 bruger kredsløb på højt niveau til at udføre en komplet kontaktkontrol inden for 5ms og giver mulighed for at foretage en grundig kontaktcheck før og/eller efter målingen.
For mere information: Chroma
