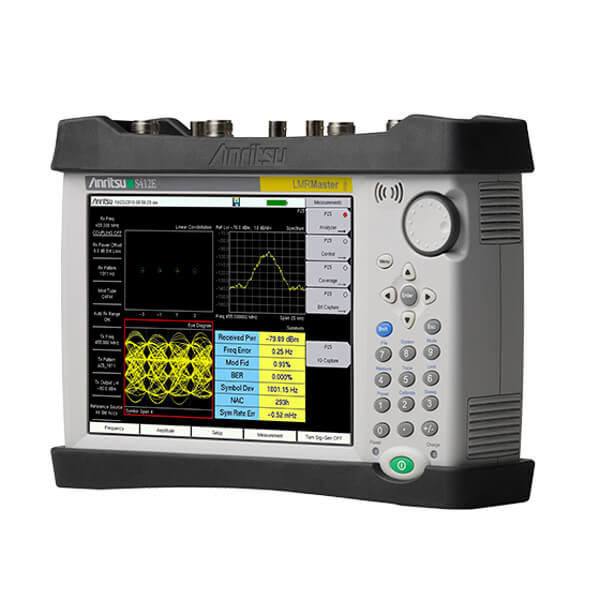

Anritsu S412E Land Mobile Radio Analyzer
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
- LMR -signalanalysator med dækningskortlægning:
- P25
- P25 fase 2
- DMR (Mototrbo)
- Tetra
- NXDN
- dpmr
- PTC
- NBFM
%20%09Tetra%20%09NXDN%20%09dpmr%20%09PTC%20%09NBFM%0A
){kind=link}
Oplev mulighederne
Mere information
Beskrivelse
Anritsu S412E
Land Mobile Radio AnalyzerLMR Master S412E er Anritsu's anden generation af løsning til installation og vedligeholdelse af offentlige sikkerhedssystemer. Denne løsning er bygget på Anritsu's niende generation af håndholdte platform og kombinerer en højtydende modtager/spektrumanalysator med verdens mest avancerede håndholdte Vector Network Analyzer (VNA). Det inkluderer også en:
- CW/P25 (fase 1 & fase 2),
- DMR (Mototrbo ™),
- Tetra,
- NXDN ™,
- og PTC-itcr
- Plus PTC-ACSES-analysator og signalgenerator med internt justerbar effekt fra 0 dBm til –130 dBm.
Dette instrument er ideelt til Land Mobile Radio (LMR) og Professional Mobile Radio (PMR) teknikere og ingeniører, der er engageret i Håndholdte Test af RF -ydelsen af:
- NBFM,
- P25,
- P25 fase 2 (TDMA),
- DMR (Mototrbo),
- Tetra,
- Nxdn,
- dpmr,
- og FDD & TDD LTE for kommerciel, offentlig sikkerhed, maritim og kritiske infrastrukturradiosystemer.
Det tilbyder også support til USA Klasse 1 og Passenger Railway Positive Train Control Systems Interoperable Train Control Radio (ITCR) og Advanced Civil Speed Enforcement System (ACSES). For jernbaneoperatører, der bruger GSM-R-systemer, kan LMR-masteren konfigureres med GSM/GPRS/Edge-målinger.
Basismodellen
Basismodellen er udstyret med en VNA- og Spectrum -analysator, plus support til analyse og test af smalbånd FM -radiosystemer, herunder dækningskortlægning af RSSI, transmitter sinad og transmitter THD. Valgfri support til digitale landmobilradiostandarder inklusive P25 (TIA-102.CAAA-C), P25 Fase 2 (TIA-102.CCAA), ETSI DMR Tier 2 (Mototrbo), Etsi Tetra, NXDN, DPMR og PTC er tilgængelig . En valgfri GPS-modtager muliggør support til dækning af dækning (berøringsskærmmærket, når indendørs, GPS-mærket udendørs) af analoge og digitale landmobilradiosystemer.
Det tilbyder også muligheder for over-the-air-analyse af FDD-LTE for bredbånds offentlige sikkerhedssystemer og analyse af WiMax (Fixed IEEE 802.16D og Mobile IEEE 802.16E) til intersite backhaul-systemer. Instrumentet kan også være udstyret med en spektrogramoptager, interferensanalysator med understøttelse af den håndholdte interferencehunter ™ MA2700A, programmerbar kanalscanner, ekstern højklædning RF Power Meter (inklusive både afsluttende og inline sensorer), afstandsdomæne til kabelanalyse og en Vector Voltmeter.
Den høje ydeevne 500 kHz til 1600 MHz VNA kan bruges til at feje kabler og antennesystemer. For at drive tårnmonterede forstærkere er en intern bias-tee valgfrit tilgængelig. Frekvensdomæne reflektometri (FDR) afstand-til-fejlmålinger bruges til at karakterisere antennesystemer. Målingerne af afstand til fejl kan let se dårlige forbindelser, forurening, beskadigede kabler og vandindtrængning. Både VNA- og Spectrum -analysatoren kan eventuelt udvides til at dække op til 6 GHz. Patenteret RF-interferensafvisning muliggør nøjagtige, gentagne målinger i nærvær af RF-aktivitet på højt niveau.
Vna
LMR-master S412E's VNA tilbyder fremragende transmissionsdynamisk rækkevidde (> 100 dB), der kan bruges til at se og justere RF-ydelsen af kritiske RF-enheder, herunder filtre, duplexere, transmitterkombinere, modtager multi-koblinger og tårnmonterede forstærkere. Målingerne (i enten frekvens- eller tidsdomæne) vises hurtigt og opdateres med S412E's hurtige 850 μs/point fejningshastighed. Displayet er variabelt fra 2 til 4001 datapunkter, hvilket giver maksimal fleksibilitet til brugerdefinerede opsætninger. For brugere, der foretrækker en mere strømlinet grænseflade, kan displayet også indstilles til at efterligne en Anritsu -webstedsmaster.
Denne opløsning har en fremragende DANL på -152 dBm (RBW = 10 Hz, atten = 0 dB, F <2,4 GHz) kombineret med en tredje ordens aflytning på over +16 dBm. Dette gør dette instrument ideelt til identifikation og placering af signaler på lavt niveau, der kan forstyrre landmobilradiosystemer, selv i nærvær af stærke nærliggende sendere. LMR -master S412E leveres standard med en branche -førende lavfasestøj (<-100 DBC/Hz typisk @ 10 kHz offset), der tillader præcis måling af NBFM, P25, NXDN og DMR -emissionsmasker.
Indstillingen med høj nøjagtighedseffektmåler giver ægte RMS-målinger ved hjælp af eksterne sensorer, herunder inline-sensorer. Det er den ideelle løsning til at foretage nøjagtige målinger af både CW og modulerede signaler. Kanaliserede effektmålinger kan foretages med den interne effektmåler, og kanalscannerindstillingen giver brugerne en praktisk måde at scanne op til 20 kanaler på.
LMR -master S412E inkluderer dataanalysesoftware, blød bæretaske, genopladelig/Håndholdte-afstigelige batteri, AC/DC strømforsyning, 12V bilcigarettænderadapter og en omfattende brugervejledning.
PIM -jagttilstand er optimeret til at finde eksterne IM -produkter i forbindelse med MW82119B PIM Master.
Se en video omkring Brug af s412e hende: https://www.anritsu.com/en-US/test-measurement/video-gallery/ptc-acses-receiver-sensitivity-measurements
Dokumenter
Anritsu S412E
ANRITSU S412E DATASHEETMuligheder
Anritsu S412E
- Valgmulighed 10 12 til 24V variabel bias tee
- Valgmulighed 6 6 GHz dækning på Spectrum Analyzer
- Valgmulighed 16 6 GHz -dækning på Vector Network Analyzer
- Mulighed 15 vektor voltmeter
- Valgmulighed 19 Høj nøjagtighedseffektmåler (kræver PSN50 -sensor)
- Valgmulighed 25 interferensanalyse
- Valgmulighed 27 kanalscanner
- Valgmulighed 31 GPS -modtager (kræver passende GPS -antenne)
- Valgmulighed 37 Mobile WiMax OTA -målinger (mulighed 31 krævet til fuld funktionalitet)
- Valgmulighed 46 Faste WiMax RF -målinger
- Valgmulighed 47 Fast WiMax -demodulation
- Valgmulighed 66 Mobile WiMax RF -målinger
- Valgmulighed 67 Mobil Wimax Demodulation
- Mulighed 431 dækningskortlægning (kræver mulighed 0031)
- Valgmulighed 444 EMF -målinger (kræver Anritsu isotropisk antenne)
- Valgmulighed 509 AM/FM/PM -analysator med dækningskortlægning (indstillinger 0031 og 0431 er påkrævet til anvendelse af dækningskortlægningsfunktion)
- Valgmulighed 521 P25 & P25 Fase 2 -analysator
- Valgmulighed 522 p25 & p25 Fase 2 -dækningskortlægning (kræver indstillinger 0031 og 0521)
- Valgmulighed 531 NXDN ™ analysator
- Valgmulighed 532 NXDN ™ dækningskortlægning (kræver indstillinger 0031 og 0531)
- Valgmulighed 541 LTE RF -målinger (kræver mulighed 0031)
- Valgmulighed 542 LTE -modulationskvalitet (kræver mulighed 0031)
- Valgmulighed 546 LTE OTA -målinger (mulighed 31 krævet for fuld funktionalitet)
- Valgmulighed 572 DPMR -dækningskortlægning (kræver indstillinger 573 og 31)
- Valgmulighed 573 DPMR -analysator
- Valgmulighed 581 Tetra Analyzer
- Mulighed 582 TETRA -dækningskortlægning
- Valgmulighed 591 DMR2 -analysator
- Valgmulighed 592 DMR2 -dækningskortlægning (kræver indstillinger 0031 og 0591)
- Valgmulighed 721 PTC Analyzer
- Valgmulighed 722 PTC -dækningskortlægning (kræver indstillinger 0031 og 0721)
- Valgmulighed 98 Standardkalibrering (ANSI Z540-1-1994)
- Valgmulighed 99 Premium-kalibrering (ANSI Z540-1-1994 plus testdata)
