Anritsu 2000-1884-R PIM Hunter
Brug vores chat til teknisk support eller kontakt os via +45 31 33 18 19 eller salg@GOmeasure.dk
Anritsu Pim Hunter ™ 2000-1884-R
- Pinpoint ekstern PIM (uden for antennesystemet)
- Pim Hunter er en specialiseret antenne til at identificere IM -produkter fra 600 til 2700 MHz
- Fungerer med MS2720T Spectrum Master ™ eller MT8220T BTS Master ™ i Burst Detect Sweep Mode og Bandpass Filter
- PIM Master ™ er påkrævet for at generere de primære testtoner for at generere IM -produkter til PIM -jægeren til at lokalisere
%0APim%20Hunter%20er%20en%20specialiseret%20antenne%20til%20at%20identificere%20IM%20-produkter%20fra%20600%20til%202700%20MHz%0AFungerer%20med%20MS2720T%20...
){kind=link}
Opdag mulighederne
Mere information
Beskrivelse
Anritsu Pim Hunter ™ 2000-1884-R

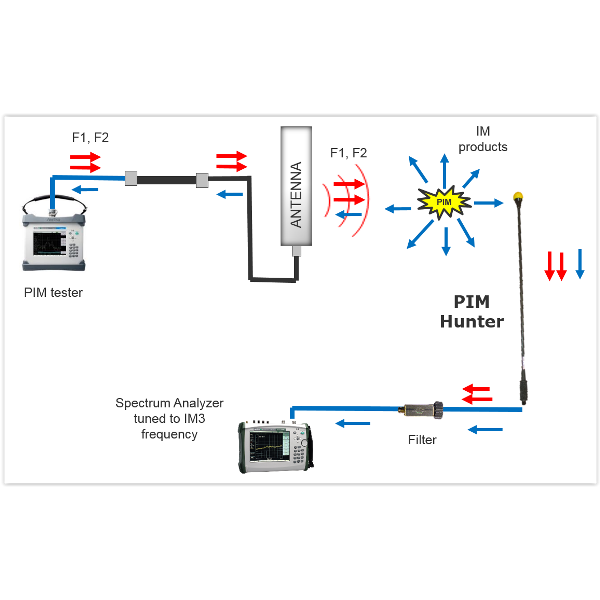

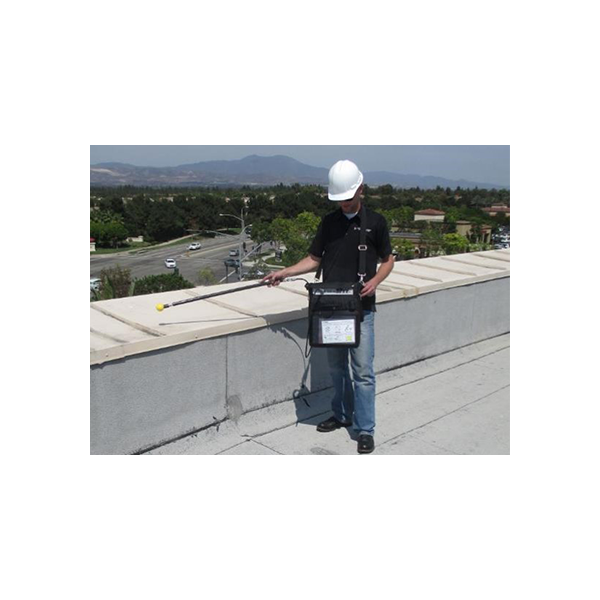

Vi er glade for at kunne annoncere vores nye løsning med introduktionen af Pim Hunter. En patent-blindende teknologi, der giver en testtekniker mulighed for at finde ud af placeringen af ekstern PIM ud over antennen. Ved at gå langs buen af DTP -afstanden fra antennen med PIM Hunter ™, kan teknikeren præcisere kilden til PIM typisk inden for et par centimeter.PIM -jagtprocessen begynder med en Anritsu PIM -master for at injicere to højeffektprøvesignaler i det system, der blev testet. Testsignalerne, der sendes gennem webstedets antenne, spænder eventuelle PIM -kilder i RF -stien. Disse PIM -kilder opfører sig som CW -sendere, der stråler IM3 -frekvensen i alle retninger. Med PIM Hunter Test-sonden tilsluttet en spektrumanalysator i Burst Detect-tilstand (MS2720T eller MT8220T) og en passende (2000-17xx-R-serie) Band-Pass-filter installeret, kan teknikere "jage" efter disse IM3-signalkilder langs buen af afstanden leveret af DTP -måling af PIM -masteren. Når sondens spids kommer i nærheden af en PIM -kilde, øges PIM -værdien med så meget som 30 dB, hvilket indikerer den nøjagtige placering af PIM -kilden. Applikationsnotat “Identificering af kilder til ekstern PIM” giver flere detaljer om den eksterne PIM -jagtproces.
Specifikationer
Dokumenter
Anritsu Pim Hunter ™ 2000-1884-R
PIM Hunter ™ 2000-1884-R-datablad Identificering af kilder til ekstern PIMValgmuligheder
