I fly Aeroakustik

Identifikationen af akustiske og aeroakustiske lydkilder på fly har altid været en udfordring i in-situ miljøer, på grund af kompleksiteten af kilderne og det hårde miljø.

De dominerende støjkilder er lydene fra motorerne og lydene fra vinden, der suser rundt om flyet, mens det bevæger sig gennem luften.

Simulation er besværlig, da de akustiske modeller er komplekse, og beregningen er tidskrævende. Verifikation af CFD (computational fluid dynamics) modeller ved eksperimentelle målinger er nødvendig.

Akustiske sensorer på flyets fuselage bruges til at kvantificere indre og ydre støj samt til at undersøge akustisk træthedsanalyse. For ikke at introducere uønsket turbulensstøj, som påvirker datatilfredshed, bør sensoren være så lavprofileret som muligt.

I designfasen af moderne fly simuleres indre støj i CFD-modeller for at etablere og måle støjkilder og mulige løsninger til at reducere flowinduceret støj. Områder med høj luftstrøm, der sandsynligvis vil øge kabinestøjen, identificeres, hvilket gør det muligt for ingeniører at eksperimentere og omforme deres designs.

Akustisk træthed analyse undersøger svagheder under akustisk stress for komponenter og materialer, der anvendes på flyet. Resultaterne hjælper designere og ingeniører med at vælge egnede materialer og hjælper med at bestemme livscyklussen for individuelle komponenter for at sikre flysikkerhed.

Løsninger

På grund af det stokastiske adfærd af turbulens og flowinduceret støj – også kaldet grænselagsstøj – er det meget svært at kvantificere og forstå disse fænomener. I udviklings- og testfaserne af luftfarts-, bil- og vedvarende energisektorerne. Det har derfor været et nøglefokusområde i årevis – men er blevet hæmmet af en række faktorer.

For det første har eksperimentelle tests vist sig at være unøjagtige på grund af traditionelle mikrofonprofiler. For det andet har montering, demontering og genmontering af sensorer været en besværlig og ikke særlig brugervenlig proces. Endelig er simuleringer og tests i anekoiske vindtunneler kostbare og kræver oftest omhyggelig planlægning og koordinering, hvilket gør det meget tidskrævende.

GRAS målemikrofoner til grænselagsapplikationer dækker UTP mikrofoneroverflademikrofoner og flush-mount mikrofoner – tilgængelige til overflademontering, “blind vindue” montering, destruktiv montering eller trådnetapplikationer.

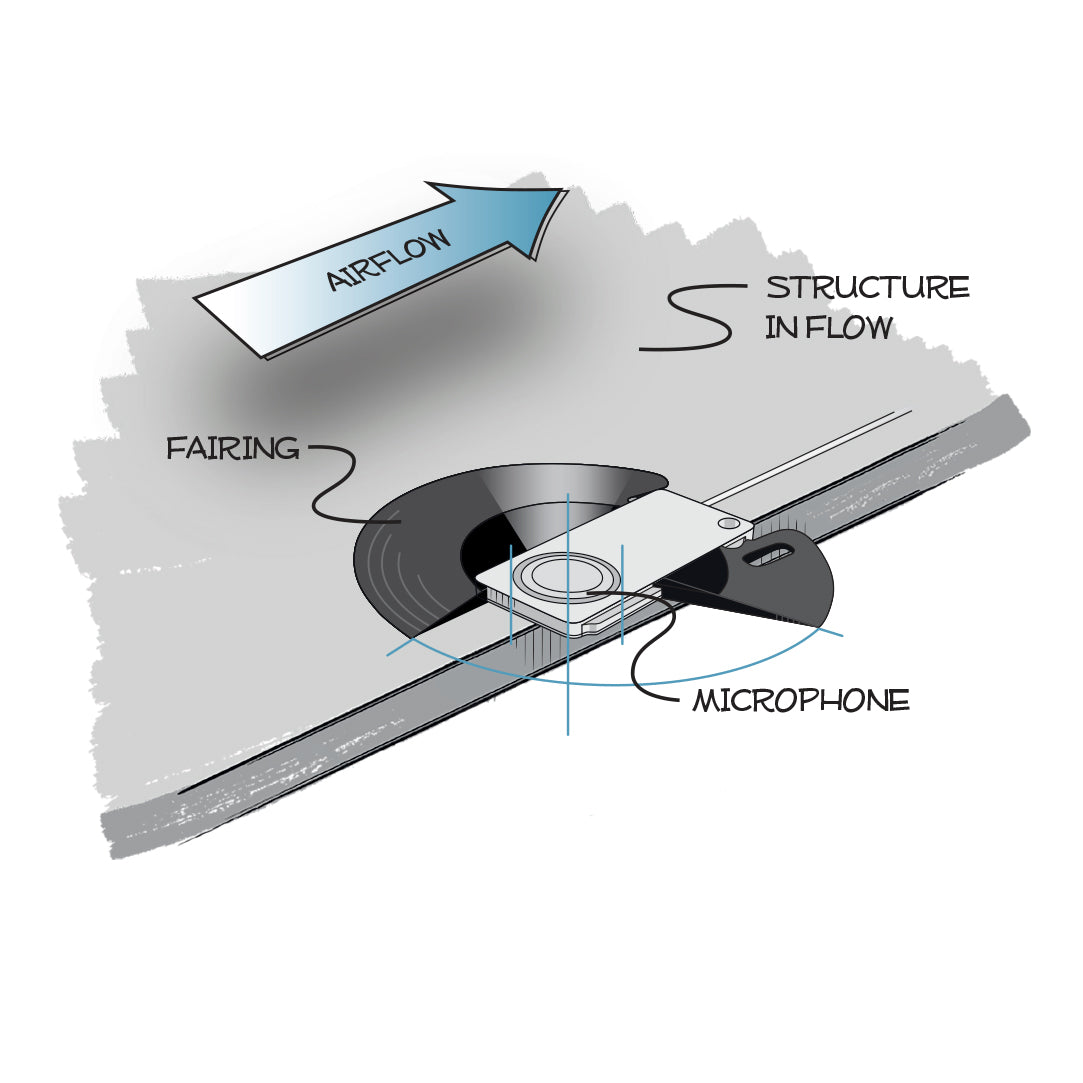

Schematic of UTP microphone, 48LA/LX-1.

UTP Mikrofoner – Ultra-Tynde Præcisionsmikrofoner

De GRAS UTP mikrofoner kombinerer den høje præcision og pålidelighed af GRAS målemikrofoner med behovet for ekstremt lavprofilerede (mindre end 1 mm) mikrofoner med minimal turbulensindflydelse. Med deres unikke formfaktor og nemme montering er UTP mikrofoner specielt designet til in-situ grænselagstest, når neutral indflydelse og høj præcision er vigtigt. De kombinerer nøjagtigheden af kondensatormikrofoner med en ekstremt lille formfaktor. Alle LX-versioner har TEDS.

>  Højpræcisions målemikrofoner

> Ideel til lav-grænselagstest og trange rum

> Hurtig og gentagelig montering med konsekvent geometri

> Nem in-situ verifikation

> Bredt lineært frekvensområde

> Bred Dynamisk område

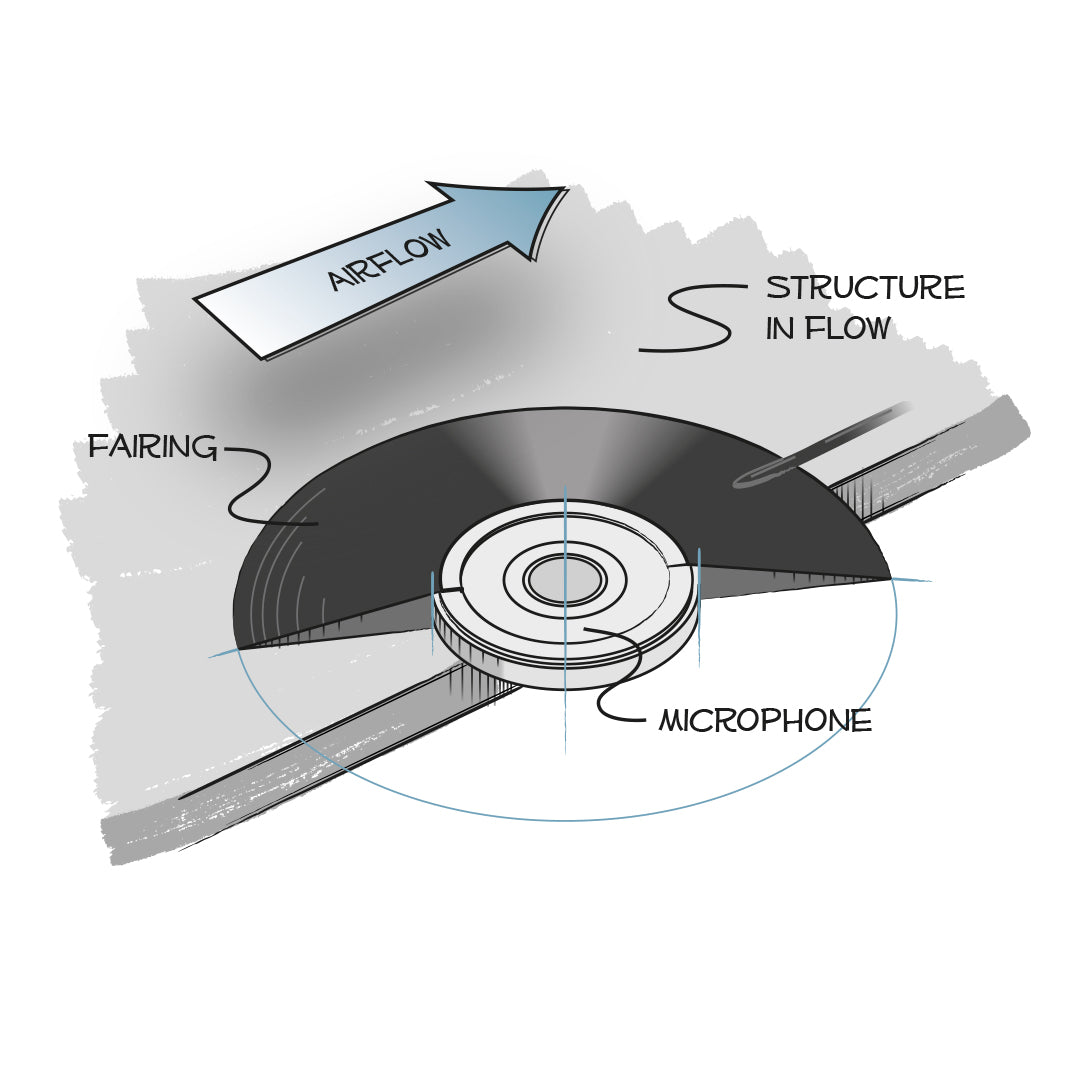

Overflade Mikrofoner

De GRAS højpræcisions overflademikrofoner er designet til in-situ grænselagstest, hvor ikke-invasiv montering er nødvendig.

De er derfor også velegnede til in-flow test af fuldskala objekter i vindtunneler.

Højden er holdt på 2,5 mm, og en fairing reducerer selvgenereret turbulens.

>  Højpræcisions målemikrofoner

> Ikke-invasiv montering og ubetydelig fremspring

> Integreret forforstærker med stik og målefunktionalitet (TEDS)

>  Bredt lineært frekvensområde

>  Bred Dynamisk område

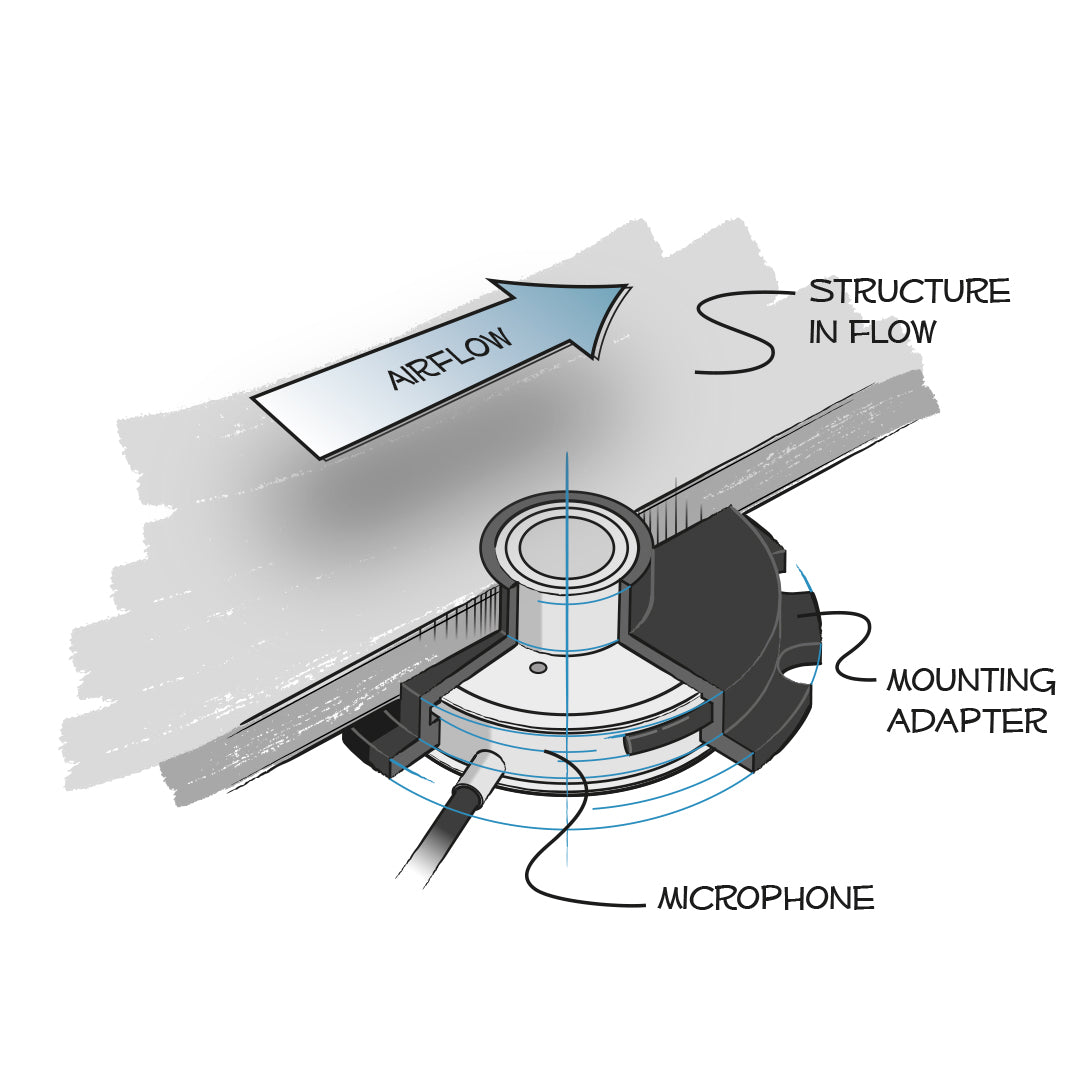

Flush-mount mikrofoner

Denne linje af akustiske sensorer kombinerer den høje præcision og pålidelighed af GRAS målemikrofoner med behovet for at passe sensorer ind i meget trange rum og smalle strukturer.

Med en installationshøjde på mindre end 10 mm kan GRAS flush-mount mikrofoner integreres i stort set ethvert design uden at gå på kompromis med aerodynamiske egenskaber.

>  Højpræcisions målemikrofoner

> Meget lav installationshøjde

>  Integreret forforstærker med stik- og mål-funktionalitet (TEDS)

>   Bredt lineært frekvensområde

 Bred Dynamisk område
