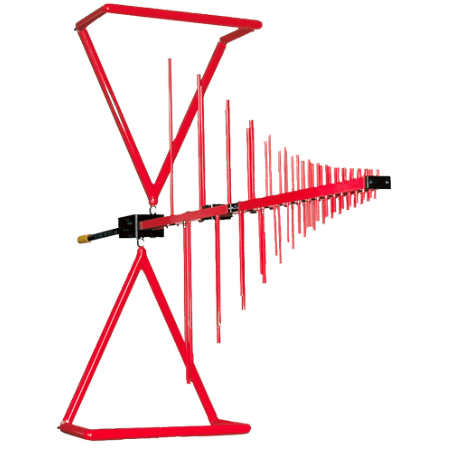

Teseq CBL 6143A Compact X-Wing® Bilog® Antenne 30 MHz til 3 GHz
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
- Immunitetstest til 300 watt
- Fremragende symmetri ± 1 dB (typisk bedre end ± 0,5 dB)
- Forbedret gevinst med høj frekvens
- Ingen rotationsforskydninger
%20%09Forbedret%20gevinst%20med%20h%C3%B8j%20frekvens%20%09Ingen%20rotationsforskydninger%0A
){kind=link}
Oplev mulighederne
Mere information
Beskrivelse
Teseq CBL 6143A Compact X-Wing® Bilog® Antenne 30 MHz til 3 GHz
Den kompakte X-Wing® Bilog® til RF EMC immunitetstest
Kombinationen af BILOG®-teknologi med ny lav frekvens, foldede elementer (X-Wings®) gør det muligt at lave lavfrekvente effekt effektivt fremover uden væsentligt at påvirke højfrekvente ydelse og på samme tid reducere kammerkoblingseffekterne. CBL 6143 har et unikt matchende netværk, der tillader, at kræfter på op til 300 watt CW overføres, hvilket gør det velegnet til de fleste immunitetsmålinger, der kræver felter på 10 V/m eller endnu større.
| Parameter | Værdi |
|---|---|
| Frekvensområde | 30 MHz til 3 GHz (anvendelig til 20 MHz) |
| Typisk gevinst | 6 dB (200 MHz til 3 GHz) / 8 dB (700 MHz til 2,5 GHz) |
| Impedans (nominel) | 50 Ω |
| Maksimal kontinuerlig effekt | 300 w |
| Stik | N type kvindelig |
Dokumenter
Teseq CBL 6143A Compact X-Wing® Bilog® Antenne 30 MHz til 3 GHz
CBL_6143AMuligheder
Video
Teseq CBL 6143A Compact X-Wing® Bilog® Antenne 30 MHz til 3 GHz
Den kompakte X-Wing® Bilog® til RF EMC immunitetstest
Kombinationen af BILOG®-teknologi med ny lav frekvens, foldede elementer (X-Wings®) gør det muligt at lave lavfrekvente effekt effektivt fremover uden væsentligt at påvirke højfrekvente ydelse og på samme tid reducere kammerkoblingseffekterne. CBL 6143 har et unikt matchende netværk, der tillader, at kræfter på op til 300 watt CW overføres, hvilket gør det velegnet til de fleste immunitetsmålinger, der kræver felter på 10 V/m eller endnu større.
| Parameter | Værdi |
|---|---|
| Frekvensområde | 30 MHz til 3 GHz (anvendelig til 20 MHz) |
| Typisk gevinst | 6 dB (200 MHz til 3 GHz) / 8 dB (700 MHz til 2,5 GHz) |
| Impedans (nominel) | 50 Ω |
| Maksimal kontinuerlig effekt | 300 w |
| Stik | N type kvindelig |
